Inhaltszusammenfassung für Extech Instruments TM25

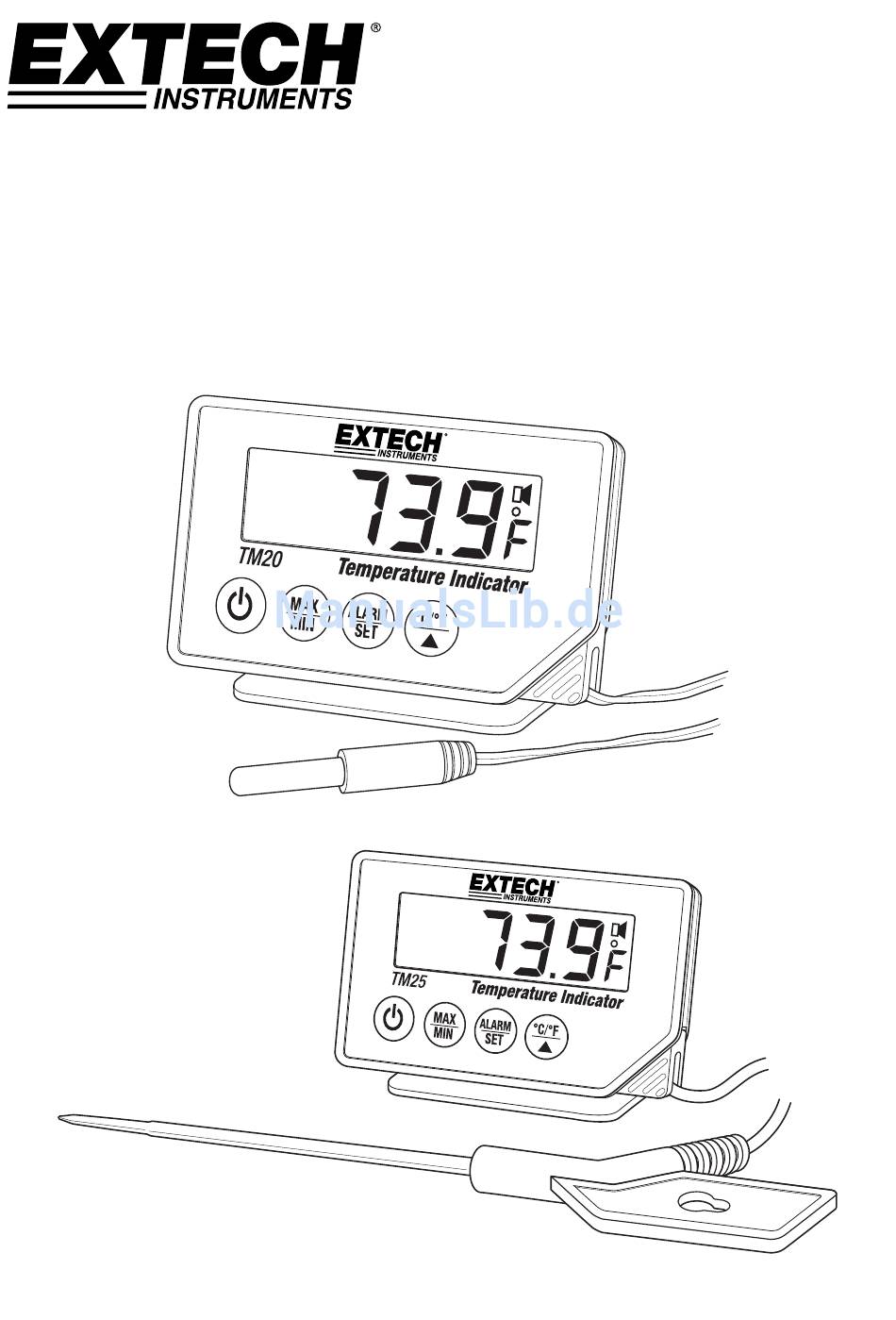

- Seite 1 BENUTZERHANDBUCH Handthermometer Modell TM20 Thermometer mit Standard‐Temperaturfühler Modell TM25 Thermometer mit Einstechfühler TM20-TM25-EU-DE V1.6 4/13...
-
Seite 2: Sicherheitshinweis
Dieses Symbol neben einem anderen Symbol oder einem Anschluss zeigt an, dass sich der Benutzer für weitere Informationen auf die Bedienungsanleitung beziehen muss. Dieses Symbol neben einem Anschluss zeigt an, dass bei einer normalen Verwendung eine gefährliche Spannung anliegen könnte. Doppelte Isolierung Allgemeine Sicherheitshinweise Bitte lesen Sie vor der Bedienung dieser Produkte alle Sicherheits‐ und Bedienungshinweise. Diese Produkte sind für den privaten Gebrauch für Luft‐, Flüssigkeits‐, Klebstoffmessungen sowie Messungen an halbfesten Materialien vorgesehen. Nicht autorisierte Reparaturen, Modifikationen oder andere Änderungen an diesen Produkten werden nicht unterstützt. Diese Produkte sind nicht für medizinische Zwecke geeignet. TM20-TM25-EU-DE V1.6 4/13... - Seite 3 Batterien beinhalten gesundheitsschädliche Säuren. Um Schäden durch auslaufende Batterien zu vermeiden, sollten leistungsschwache Batterien so bald wie möglich ersetzt werden. Produktsicherheit! Setzen Sie diese Produkte keinen extremen Temperaturen, Vibrationen oder Stößen aus. Ausschließlich die Sonden sind hitzebeständig: Die Sonden für das TM25 bis zu einer Temperatur von 200 C (392 F), die Sonden für das TM20 bis zu einer Temperatur von 70 C (158 F). Die Messgeräte selbst sind nicht hitzebeständig. ...
-
Seite 4: Messgerätbeschreibung

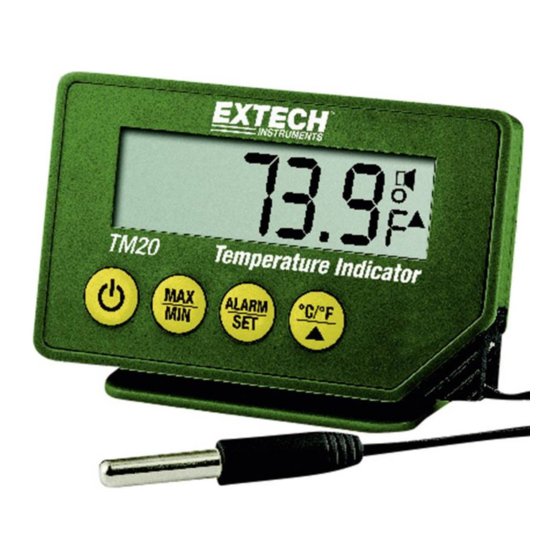

Beschreibung Messgerätbeschreibung Messgerät LCD‐Display EIN‐/AUS‐Taste MAX‐/MIN‐Taste ALARM‐/SET‐Taste Temperatureinheiten/Pfeil‐hoch‐Taste Messgeräthalterung/Grundplatte Sensorkabel Sensorspitze 10. Sondenbefestigung Hinweis: Die Durchgangsbohrung der Wandhalterung sowie der Magnet auf der Rückseite des Geräts sind nicht abgebildet. Erweiterte Displaysymbole Batterietiefstands symbol Alarmsymbol Blinkende Alarmanzeige Hohe Alarmstufe Niedrige Alarmstufe TM20-TM25-EU-DE V1.6 4/13... -
Seite 5: Betrieb
(auf jeder Seite des Magneten). Setzen Sie eine neue CR2032 3V‐Lithium‐Knopfzelle ein und schließen Sie anschließend wieder die Abdeckung. Ist eine Batterie bereits eingesetzt, entfernen Sie den Isolierstreifen, sodass die Batterie einen ordnungsgemäßen Kontakt mit dem Stromkreis herstellen kann. Das Gerät ist jetzt einsatzbereit. Drücken Sie einmal die EIN‐/AUS‐Taste, um das Messgerät einzuschalten. Die Voreinstellungen des Messgeräts werden gespeichert. Niemals verbrauchte Batterien oder Akkus in den Hausmüll. Als Verbraucher werden die Benutzer gesetzlich verpflichtet, gebrauchte Batterien entsprechenden Sammelstellen, der Einzelhandel, wo die Batterien gekauft wurden, oder dort, wo Batterien verkauft werden nehmen. Entsorgung: Nicht dieses Instrument verfügen in den Hausmüll. Der Benutzer ist verpflichtet, end‐of‐life‐Geräte an einer dafür vorgesehenen Sammelstelle zur Entsorgung von elektrischen und elektronischen Geräten zu nehmen. Andere Battery Safety Reminders o Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. o Niemals Akkutypen. Immer neue Batterien des gleichen Typs. Auswählen der C‐/ F‐Maßeinheiten Drücken Sie die F‐Taste, um die gewünschte Temperaturmaßeinheit auszuwählen. TM20-TM25-EU-DE V1.6 4/13... - Seite 6 4. Bestätigen Sie die Einstellung durch Drücken der ALARM/SET‐Taste. 5. Befolgen Sie für das Einstellen der niedrigen Alarmstufe die gleichen Schritte. Nach Einstellen des Alarms werden die Symbole der hohen und niedrigen Alarmstufe (▲▼) auf dem LCD angezeigt. Der Wert für die hohe sowie niedrige Alarmstufe ist somit eingestellt. Übersteigt die gemessene Temperatur eine der eingestellten Grenzen, ertönt das Alarmsignal für 1 Minute. Das Icon für das Alarmsignal sowie der dazugehörende Pfeil blinken auf. Drücken Sie eine beliebige Taste, um den Alarm auszuschalten. Erreicht die Temperatur wieder den gewünschten Bereich, erlischt das akustische Alarmsignal. Der Pfeil blinkt jedoch weiter, um anzuzeigen, dass die Temperatur höher oder niedriger als der eingestellte Wert gewesen ist. Drücken Sie die ▲ Taste, um den blinkenden Pfeil abzuschalten. TM20-TM25-EU-DE V1.6 4/13...
-
Seite 7: Technische Daten
bis 120 F F: ‐40 bis ‐5 F und 121 bis 392 F Schutzart IP65 für das Messgerät sowie die Sensoren Batterietiefstandsanzeige Batteriesymbol erscheint auf dem LCD Stromversorgung CR2032, 3V‐Knopfzelle Abmessungen 86(L) x 57(H) x 30(T)mm/ 3,4(L) x 2,2(H) x 1,2(T)" Kabellänge TM20 cable: 2,9m (9,6ft) TM25 cable: 1,5m (5ft) Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in irgendeiner Form ISO‐9001 zertifiziert w ww.extech.com TM20-TM25-EU-DE V1.6 4/13...
