Messgerätbeschreibung; Display-Beschreibung - Extech Instruments IR270 Benutzerhandbuch

Infrarot-thermometer mit laserpointer und alarmen für hohe/niedrige temperatur
Inhaltsverzeichnis

Werbung

Beschreibung

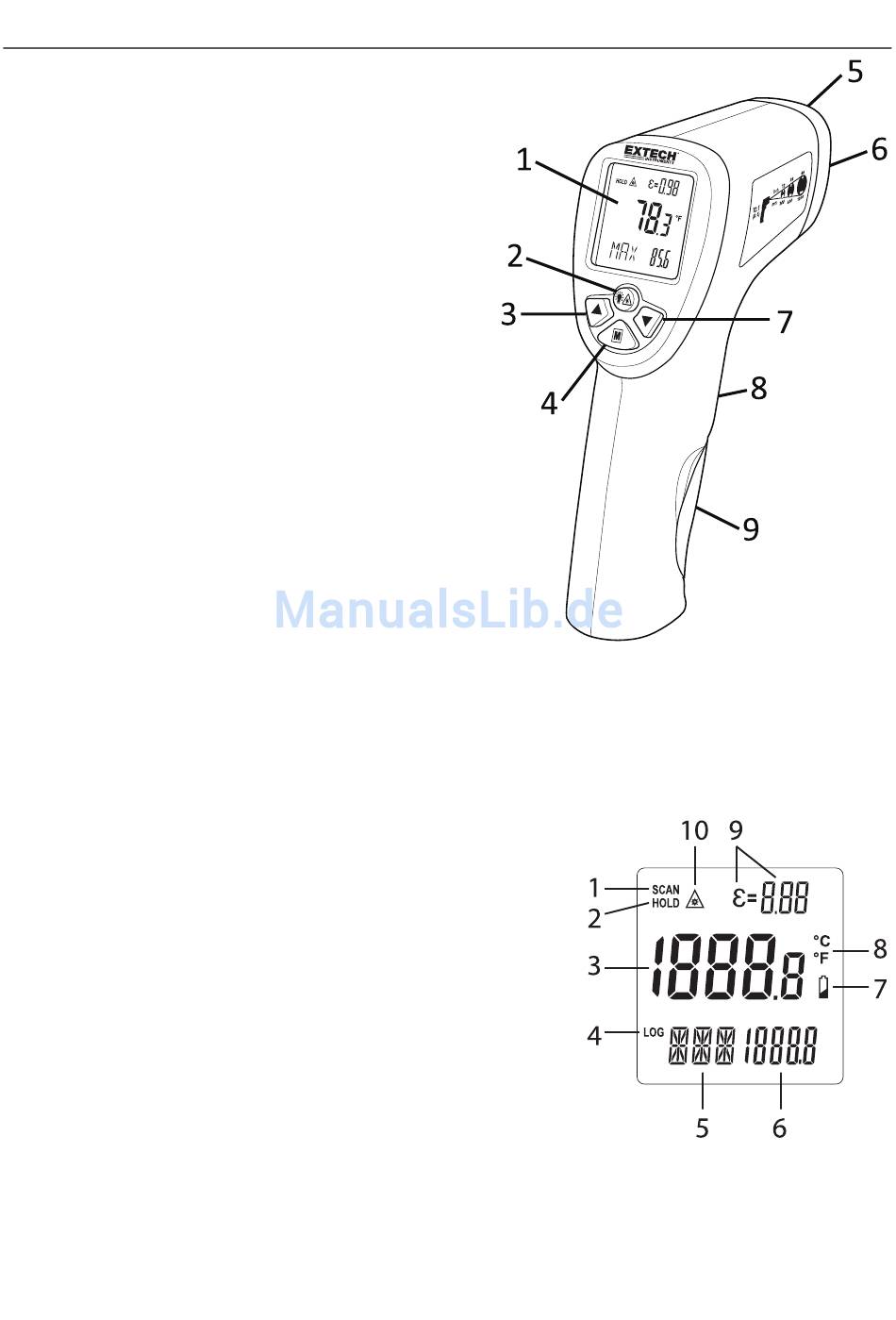

Messgerätbeschreibung
1. Multifunktions‐LCD mit
Hintergrundbeleuchtung
2. Taste Laser/Hintergrundbeleuchtung/Log
3. Taste Pfeil nach oben
4. Taste Sekundärer Anzeigemodus
5. Linse des Laserpointers
6. Linse des IR‐Thermometers
7. Taste Pfeil nach unten
8. Auslöser (gedrückt halten, um Oberflächen zu
scannen)
9. Batteriefach (9 V)
Display‐Beschreibung
1. Mess‐Scan‐Modus. Das Symbol blinkt, während der Auslöser gedrückt wird. Der angezeigte
Messwert zeigt die Temperatur der gescannten Oberfläche an
2. Data‐Hold‐Modus. Der Messwert wird eingefroren,
nachdem der Auslöser losgelassen wird
3. Primäre Anzeige. Oberflächentemperatur‐Messwert
4. Datenlogger‐Modus
5. Symbole für den sekundären Anzeigemodus (EMS, MAX,
MIN, DIF, AVG, HAL, LAL)
6. Werte in der sekundären Anzeige
7. Batteriestandsymbol. Blinkt, wenn die Batteriespannung
sehr niedrig ist.
8. Temperatureinheiten (auswählbar)
9. Emissionsgrad. Auswählbar von 0,10 ~ 1,00
10.  Laserpointer‐Symbol. Erscheint, wenn der Laser
aktiviert ist
3
                                                     IR270‐de‐DE_V1.0   12/17
