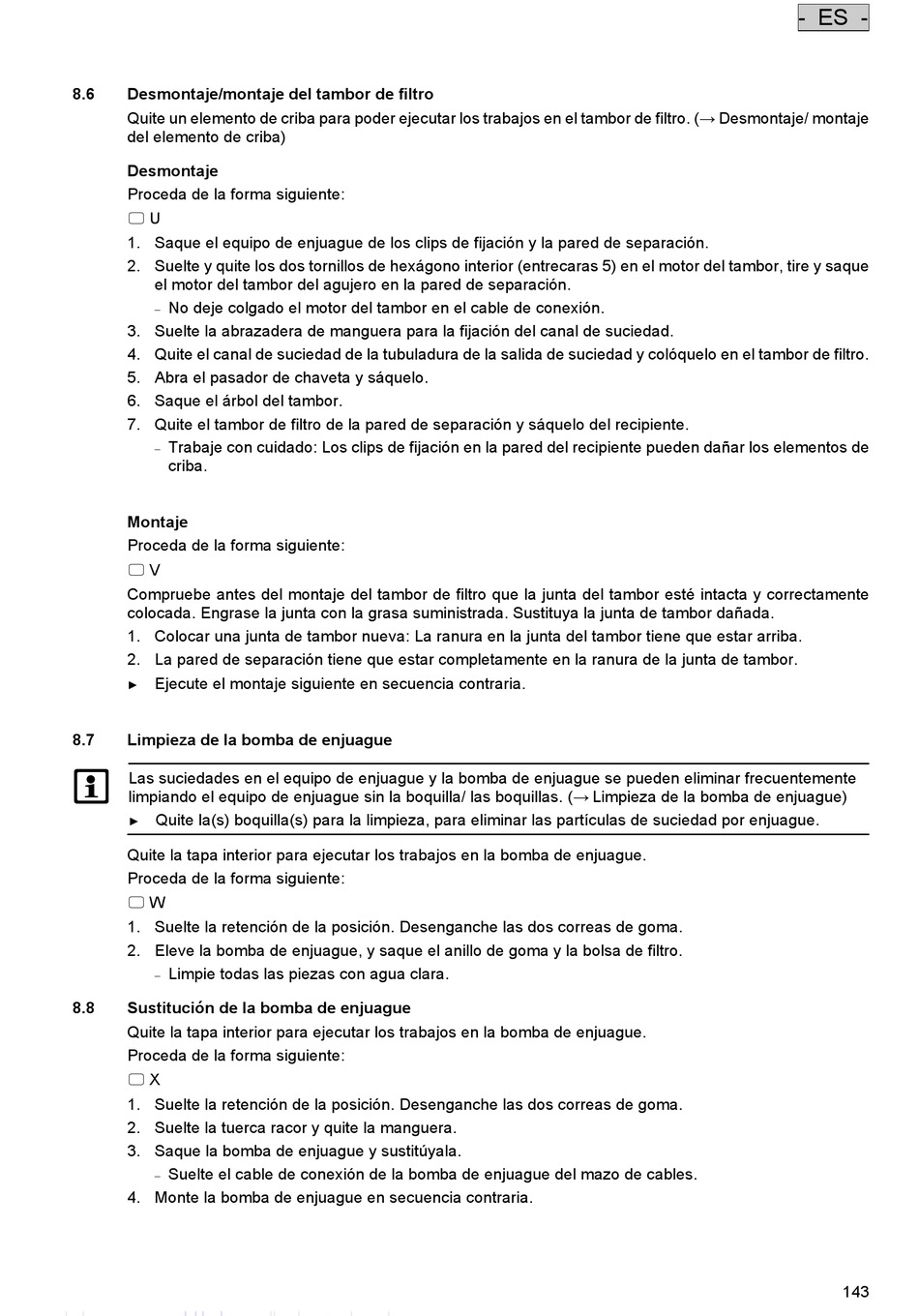

8.6

Desmontaje/montaje del tambor de filtro

Quite un elemento de criba para poder ejecutar los trabajos en el tambor de filtro. (→ Desmontaje/ montaje
del elemento de criba)
Desmontaje
Proceda de la forma siguiente:
 U
1. Saque el equipo de enjuague de los clips de fijación y la pared de separación.
2. Suelte y quite los dos tornillos de hexágono interior (entrecaras 5) en el motor del tambor, tire y saque
el motor del tambor del agujero en la pared de separación.
No deje colgado el motor del tambor en el cable de conexión.

3. Suelte la abrazadera de manguera para la fijación del canal de suciedad.
4. Quite el canal de suciedad de la tubuladura de la salida de suciedad y colóquelo en el tambor de filtro.
5. Abra el pasador de chaveta y sáquelo.
6. Saque el árbol del tambor.
7. Quite el tambor de filtro de la pared de separación y sáquelo del recipiente.
Trabaje con cuidado: Los clips de fijación en la pared del recipiente pueden dañar los elementos de

criba.
Montaje
Proceda de la forma siguiente:
 V
Compruebe antes del montaje del tambor de filtro que la junta del tambor esté intacta y correctamente
colocada. Engrase la junta con la grasa suministrada. Sustituya la junta de tambor dañada.
1. Colocar una junta de tambor nueva: La ranura en la junta del tambor tiene que estar arriba.
2. La pared de separación tiene que estar completamente en la ranura de la junta de tambor.
Ejecute el montaje siguiente en secuencia contraria.
►
8.7

Limpieza de la bomba de enjuague

Las suciedades en el equipo de enjuague y la bomba de enjuague se pueden eliminar frecuentemente
limpiando el equipo de enjuague sin la boquilla/ las boquillas. (→ Limpieza de la bomba de enjuague)
Quite la(s) boquilla(s) para la limpieza, para eliminar las partículas de suciedad por enjuague.
►
Quite la tapa interior para ejecutar los trabajos en la bomba de enjuague.
Proceda de la forma siguiente:
 W
1. Suelte la retención de la posición. Desenganche las dos correas de goma.
2. Eleve la bomba de enjuague, y saque el anillo de goma y la bolsa de filtro.
Limpie todas las piezas con agua clara.

8.8 Sustitución de la bomba de enjuague
Quite la tapa interior para ejecutar los trabajos en la bomba de enjuague.
Proceda de la forma siguiente:
 X
1. Suelte la retención de la posición. Desenganche las dos correas de goma.
2. Suelte la tuerca racor y quite la manguera.
3. Saque la bomba de enjuague y sustitúyala.
Suelte el cable de conexión de la bomba de enjuague del mazo de cables.

4. Monte la bomba de enjuague en secuencia contraria.
