Funktionsweise der Regelung

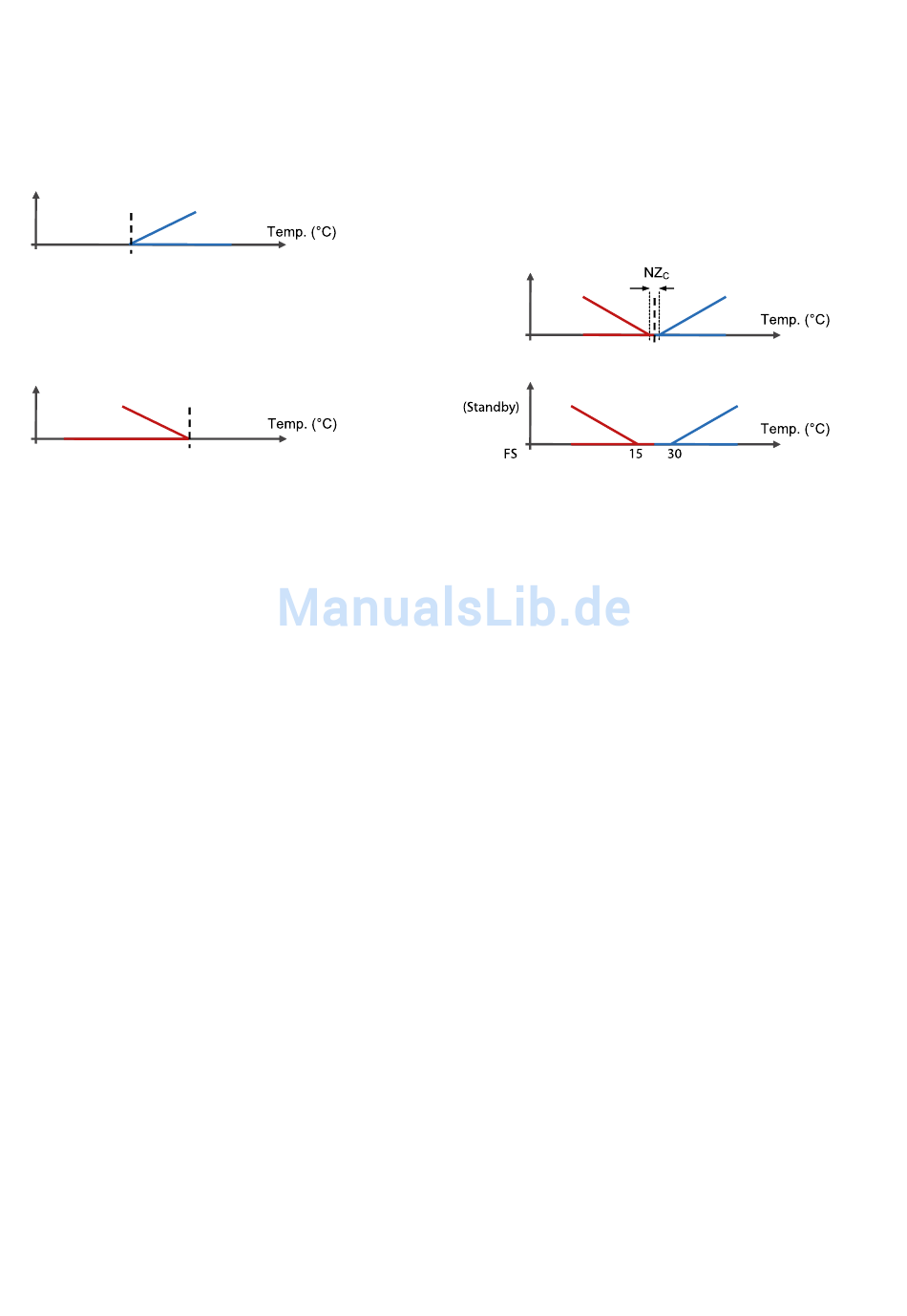

Regelungsprinzip Kühlen, 2-Rohr-Systeme
Bei aktivierter Regelung Kühlen beginnt das Ausgangs-
signal zu steigen, wenn die Temperatur den Sollwert
überschreitet.
Sollwert
Regelungsprinzip Heizen, 2-Rohr-Systeme
Bei aktivierter Regelung Heizen beginnt das Ausgangs-
signal zu steigen, wenn die Temperatur unter den Sollwert
fällt.
Sollwert
4
RCF-230CAD
Regelungsprinzip bei 4-Rohr-Systemen
Im Komfort-Modus wird weder geheizt noch gekühlt,
solange die Temperatur innerhalb der neutralen Zone
liegt, um den Energieverbrauch zu minimieren. Der
Heizausgang wird aktiviert, sobald die Temperatur unter
die eingestellte neutrale Zone fällt. Der Kühlausgang wird
aktiviert, sobald die Temperatur die eingestellte neutrale
Zone übersteigt. Die neutrale Zone entspricht einem
symmetrischen Band ober- und unterhalb des Sollwertes
(siehe Abbildung). Die Werkseinstellung für NZC ist 2 K.
Komfort
Eco
Die schematische Darstellung des Regelungsprinzips stellt
die entsprechende Anforderung der Heiz-/Kühlregelung
dar. Die Anforderung wird vom Regler in ein Signal
für die Stellantrieb-Ausgänge umgerechnet, je nach
eingestellter Ausgangsfunktion.
Sollwert
Sollwert
