Funktionsweise der Regelung

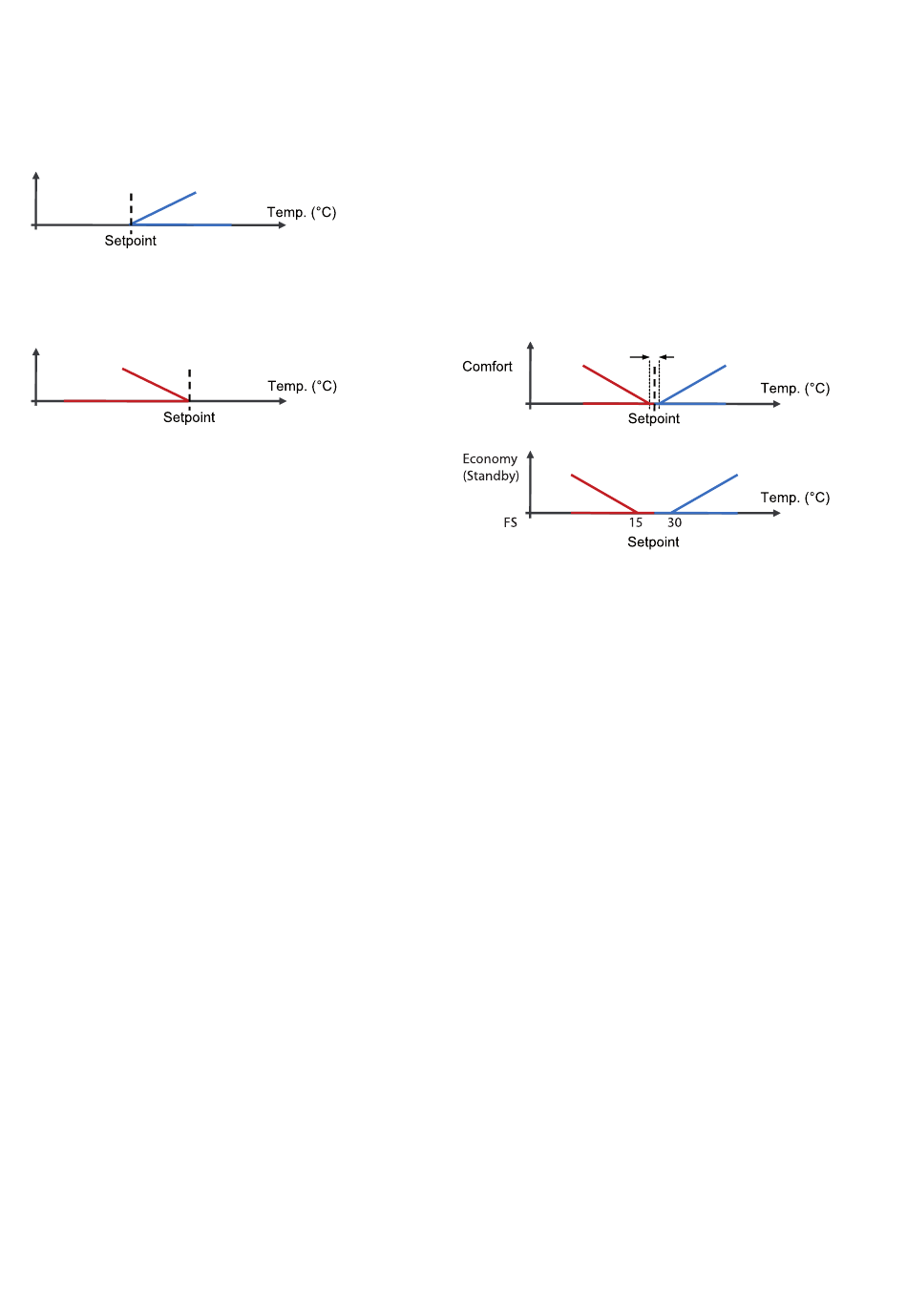

Regelungsprinzip beim Kühlen, 2-Rohr-Systeme
Ist der Regler auf Kühlen eingestellt ist, wird die Kühlung
aktiviert, sobald die Temperatur den Sollwert überschreitet.
Regelungsprinzip beim Heizen, 2-Rohr-Systeme
Ist der Regler auf Heizen eingestellt, wird die Heizung
aktiviert, sobald die Temperatur den Sollwert unterschreitet.
4
RCF-230CTD-EC
Regelungsprinzip bei 4-Rohr-Systemen
Um den Energieverbrauch zu minimieren, wird im
Komfort-Modus weder geheizt noch gekühlt, solange
die Temperatur innerhalb der neutralen Zone liegt.
Das Ausgangssignal Heizen wird aktiviert, sobald die
Temperatur unter den Sollwert der neutralen Zone fällt.
Das Ausgangssignal Kühlen wird aktiviert, sobald die
Temperatur über den Sollwert für die neutrale Zone
steigt. Die neutrale Zone entspricht einem symmetrischen
Bereich ober- und unterhalb des Sollwertes. Siehe
folgende Abbildung. Die Werkseinstellung für NZC ist 2
K.
In der schematischen Darstellung des Regelungsprin-
zips ist die entsprechende Anforderung der Heiz-/
Kühlregelung dargestellt. Die Anforderung wird vom
Regler in ein Signal für die Stellantrieb-Ausgänge
umgerechnet, je nach eingestellter Ausgangsfunktion.
