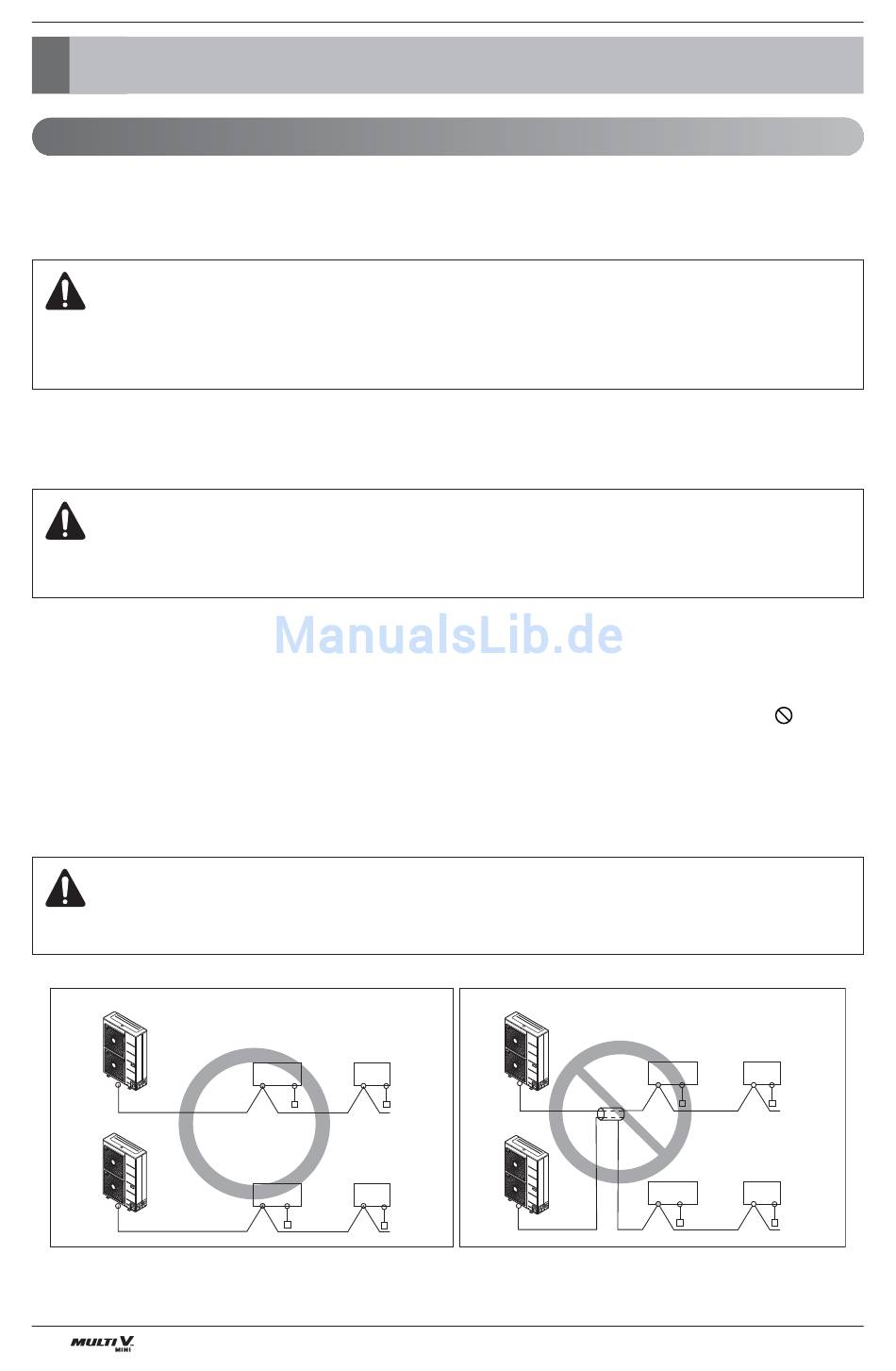

Elektrische Anschlüsse
Elektrische Anschlüsse
Elektrische Anschlüsse
1. Vorsicht
1) Beachten Sie die gesetzlichen Bestimmungen für elektrische Geräte und Anschlüsse sowie die
Bestimmungen Ihres Stromversorgungsunternehmens.
ACHTUNG
Elektrische Arbeiten nur von einem qualifizierten Elektriker und gemäß den Bestimmungen in dieser
Montageanleitung durchführen lassen. Bei zu geringer Leistung des Netz-Schaltkreises oder bei
unsachgemäßen elektrischen Anschlüssen besteht die Gefahr von Stromschlägen oder Bränden.
2) Die Übertragungsleitungen für das Außengerät nicht in der Nähe der Netzkabel verlegen, um Interferenzen
durch die Stromquelle zu vermeiden. (Nicht durch denselben Kabelkanal führen).
3) Außengeräte müssen ordnungsgemäß geerdet werden.
VORSICHT
Außengeräte müssen geerdet werden. Die Erdungsleitung niemals an ein Gasrohr, Wasserrohr, einen
Blitzableiter oder eine Telefonleitung anschließen. Bei unsachgemäßer Erdung besteht Stromschlaggefahr.
4) Lassen Sie die Verkabelungen am Reglerkasten der Innen- und Außengeräte etwas länger ausfallen, um den
Kasten bei Wartungsarbeiten bei Bedarf umsetzen zu können.
5) Das Hauptstromkabel niemals an die Anschlussleiste der Übertragungsleitung anschließen.
Ansonsten könnten elektrische Bauteile durchbrennen.
6) Für die Übertragungsleitungen nur zweiadrige abgeschirmte Kabel verwenden (siehe Markierung
Abbildung unten). Wenn Übertragungsleitungen verschiedener Systeme mit dem selben mehradrigen Kabel
verdrahtet werden, verschlechtert sich die Übertragungs- und Empfangsqualität und Fehler tauchen auf.
(siehe Symbol in der Abbildung unten)
7) An der Anschlussleiste des jeweiligen Außengerätes darf nur die angegebene Übertragungsleitung
angeschlossen werden.
VORSICHT
Le cordon dʼalimentation connecté sur lʼappareil doit être sélectionné selon les spécifications suivantes.
Außengerät
Außengerät
Zweiadriges abgeschirmtes Kabel
40
Außengerät
Innengerät
Innengerät
Fernbedi-
Fernbedi-
enung
enung
Innengerät
Innengerät
Fernbedi-
Fernbedi-
enung
enung
Außengerät
Innengerät
Außengerät
Innengerät
Mehradriges Kabel
in der
Innengerät
Fernbedi-
Fernbedi-
enung
enung
Innengerät
Fernbedi-
Fernbedi-
enung
enung
