Vorsichtsmaßnahmen Beim Verlegen Der Netzkabel; Verdrahtung (U3-Gehäuse, 2 Lüfter-Modell) - LG Multi V Mini ARUN serie Montageanleitung

Elektrische Anschlüsse

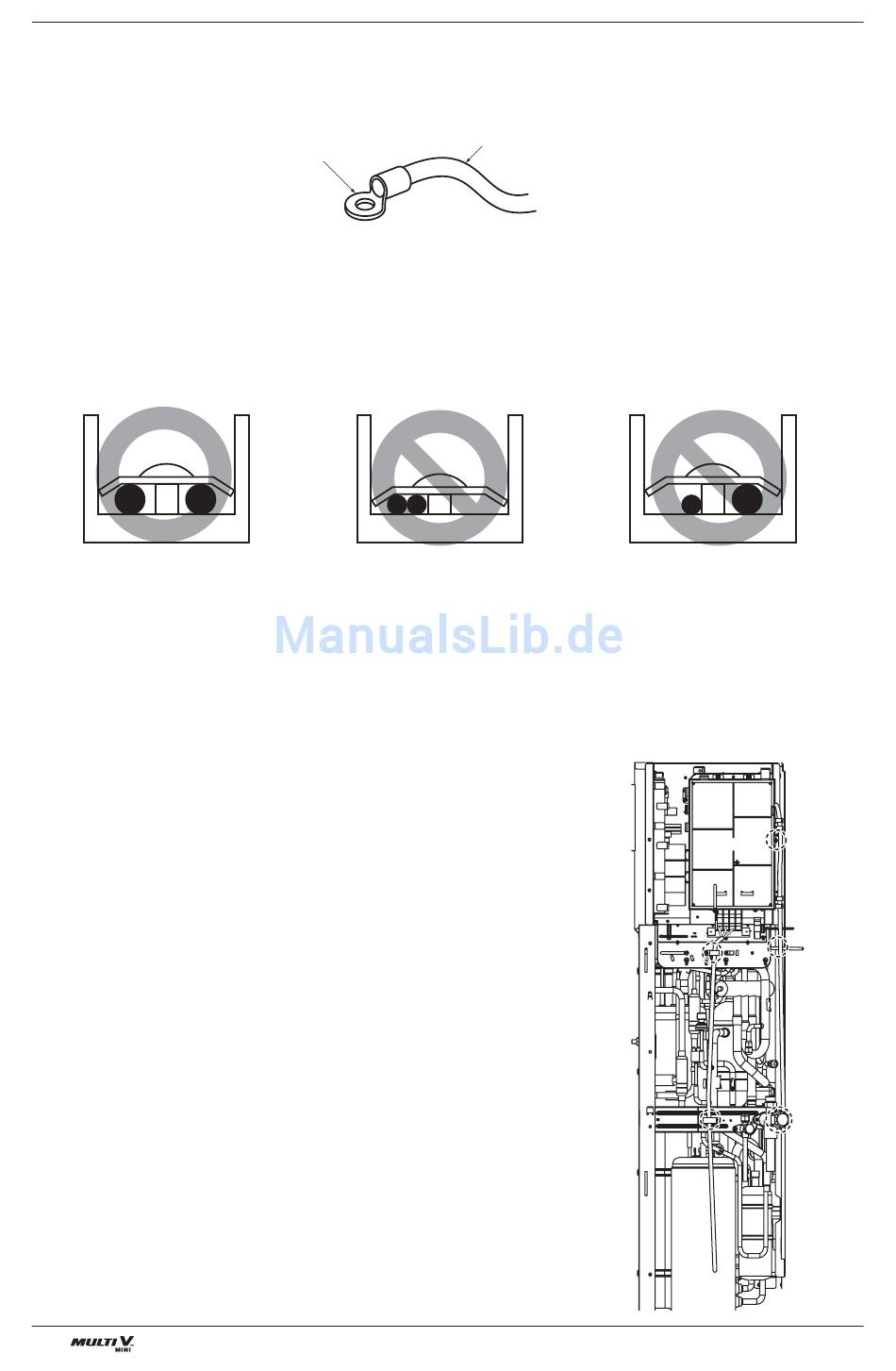

◆ Vorsichtsmaßnahmen beim Verlegen der Netzkabel
Für die Kabelanschlüsse an die Netzanschlussleiste sollten runde Anschlussösen verwendet werden.
Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt vor.
• Es dürfen keine Kabel unterschiedlicher Stärke an der Anschlussklemme befestigt werden. (Eine lose
Verkabelung kann zu starker Wärmeentwicklung führen.)
• Mehrere Kabel gleicher Stärke müssen wie in der Abbildung gezeigt angeschlossen werden.
• Für die Kabelanschlüsse müssen geeignete Netzkabel verwendet werden. Diese müssen fest
angeschlossen werden, um möglichen Kräften von außen auf die Anschlussleiste zu widerstehen.
• Ziehen Sie die Anschlussschrauben mit einem passenden geeigneten Schraubenzieher fest.
Durch einen zu kleinen Schraubenzieher könnte der Schraubenkopf beschädigt werden, wodurch ein
Festziehen der Schraube unmöglich wird.
• Wenn eine Anschlussschraube mit zu hoher Kraft festgezogen wird, kann die Schraube brechen.
◆ Verdrahtung (U3-Gehäuse, 2 Lüfter-Modell)
1. Schließen Sie das Netzkabel an der Anschlussleiste des
Steuerkastens mit Klammern an Träger und Steuerkasten an
(siehe Abbildung rechts).
2. Schließen Sie das Übertragungskabel an der Anschlussleiste der
Hauptplatine mit Klammern an Träger und Hauptplatine an (siehe
Abbildung rechts).
44 Außengerät
Runde Anschlussöse
Netzkabel
