Elektrische Anschlüsse

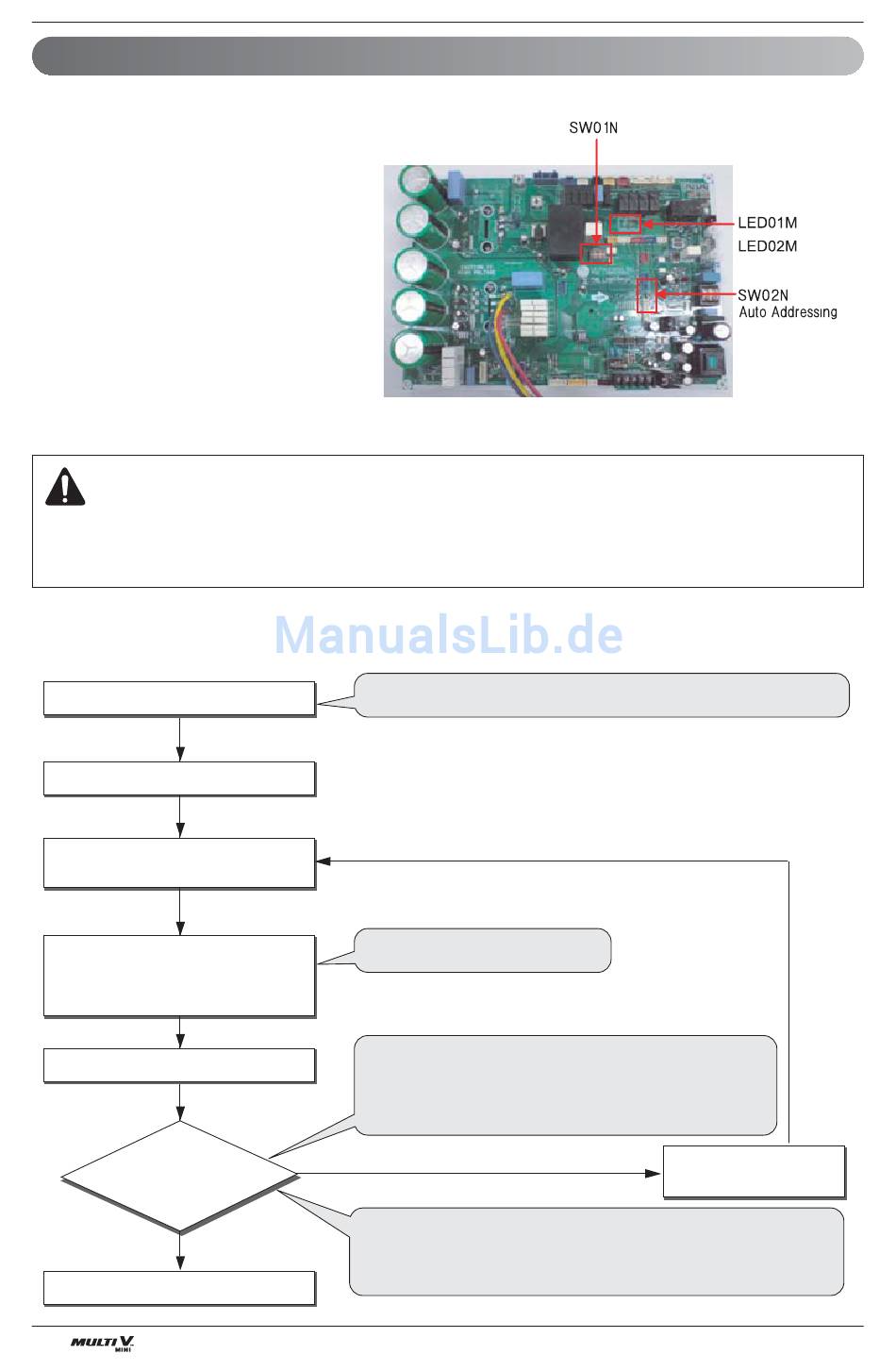

Automatisches Addressing (U4 Gehäuse, 1 Lüfter-Modell)
■ Die Adresse der Innengeräte wird mit Hilfe der automatischen Adressierung festgelegt.
① Warten Sie nach dem Einschalten drei
Minuten (Außengerät, Innengerät).
② Halten Sie den Schalter des Außengerätes
(SW02V) fünf Sekunden lang gedrückt.
③ Die abschließende Adressierung dauert ca.
2 bis 7 Minuten, je nach Anzahl der
angeschlossenen Innengeräte.
④ Nach Abschluss der Adressierung wird die
Adresse jedes Innengerätes im Anzeigefenster
der Kabel-Fernbedienung angezeigt. (CH01,
CH02, CH03, ............. CH06: Anzeige der
Nummern der Innengeräteanschlüsse.)
VORSICHT
Wenn die Hauptplatine des Innengeräts ausgetauscht wird, führen Sie erneut ein Auto-addressing durch.
- Wenn das Innengerät nicht eingeschaltet ist, führt dies zu Fehlfunktionen.
- Das Auto-Addressing muss zur Verbesserung der Übertragung nach 3 Minuten durchgeführt werden.
◆
Das Verfahren des Automatischen Addressing
Einschalten
Warten Sie drei Minuten.
Drücken Sie SW02N 5 Sek. lang
Die roten und grünen LED-
Anzeigen blinken 8 Mal
Warten Sie ca. 2 ~ 7 Minuten
Blinkt die grüne LED-
Anzeige je nach Anzahl
der Innengeräte?
OK
54
Außengerät
Vor dem Auto-Addressing sollten alle DIP-Schalter ausgeschaltet sein
* Ende der Automatischen Addressing-Einstellungen.
Yes
No
Die Adressnummer des Innengeräts wird im Display der Kabel-Fernbedienung bzw. im Display des
Innengeräts angezeigt. Bei Betätigen der ON/OFF-Taste der Fernbedienung wird die Zahl ausgeblendet,
es sei denn, es handelt sich um eine Fehlermeldung. Bsp.) Die Anzeige "01, 02 ..., 15" kennzeichnet den
Anschluss von 15 Innengeräten und dass das Auto-Addressing normal durchgeführt wurde.
Auto-Addressing starten
Nach Ende der Einstellungen, blinkt die grüne LED-Anzeige je
nach Anzahl der angeschlossenen Innengeräte.
Bsp.) Bei 4 angeschlossenen Innengeräten blinkt die LED-
Anzeige 4 Mal.
(Rot)
(Grün)
Überprüfen Sie die Anschlüsse
der Übertragungsleitung
