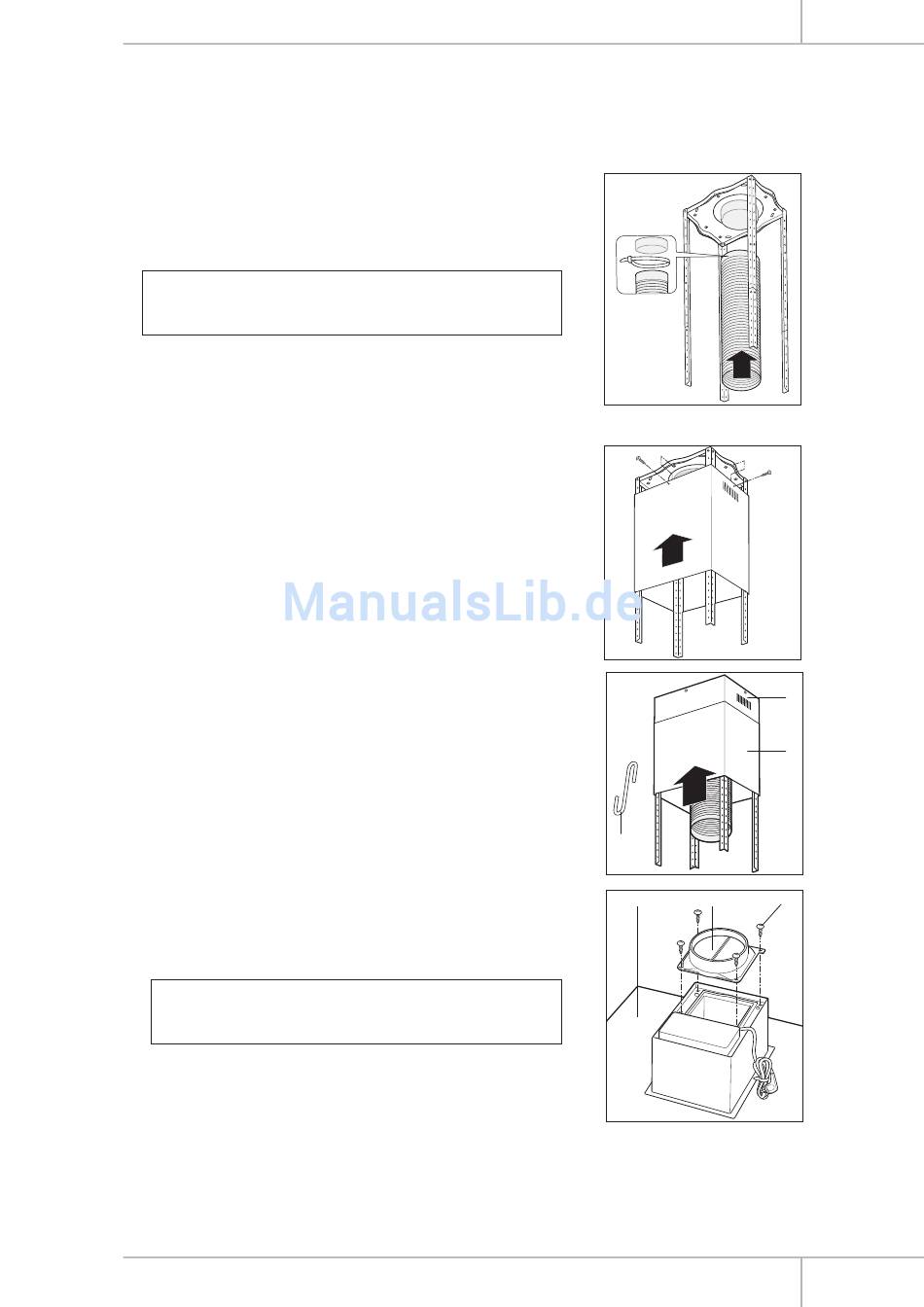

8. Nur bei Abluftbetrieb:
Abluftschlauch 3 mit der 150 mm durchmessenden Öffnung
(siehe Markierung auf dem Abluftschlauch) oben auf den An-
schluss des Deckendurchbruchs aufstecken und, falls nötig,
mit einem Kabelbinder sichern.
Bitte beachten!
• Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshau-
be im Umluftbetrieb betrieben werden soll!
9. Vom oberen Teil der Kaminblende 4 die Schutzfolie entfernen
und ihn vorsichtig über die Montageschienen nach oben zur
Grundplatte führen. Die Blende ist nicht quadratisch – falls die
Blende nicht passt, drehen Sie sie um eine Vierteldrehung.
10. Die Kaminblende 4 mit vier Blechschrauben 9 an der Grund-
platte festschrauben.
11. Vom unteren Teil der Kaminblende 5 die Schutzfolie entfer-
nen, ihn vorsichtig soweit nach oben über den oberen Teil
schieben, dass unten mindestens 30 cm der Montageschie-
nen herausstehen. Mit dem Montage-Haken 12 an einer der
Montageschienen festhaken.
12. Nur bei Abluftbetrieb: Die Rückschlagklappe 6 oben auf die
Dunstabzugshaube 1 setzen (passt nur in einer Stellung) und
mit vier Blechschrauben 9 festschrauben. Die Befestigungslö-
cher befinden sich unter der Gummidichtung – sind also nicht
zu sehen, lassen sich aber mit der Schraube „ertasten".
Bitte beachten!
• Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshau-
be im Umluftbetrieb betrieben werden soll!
Inselkaminhaube SY-3503C2IS-E33-C-900
Montage
12
1
6
9
Vorbereitung
4
5
17
