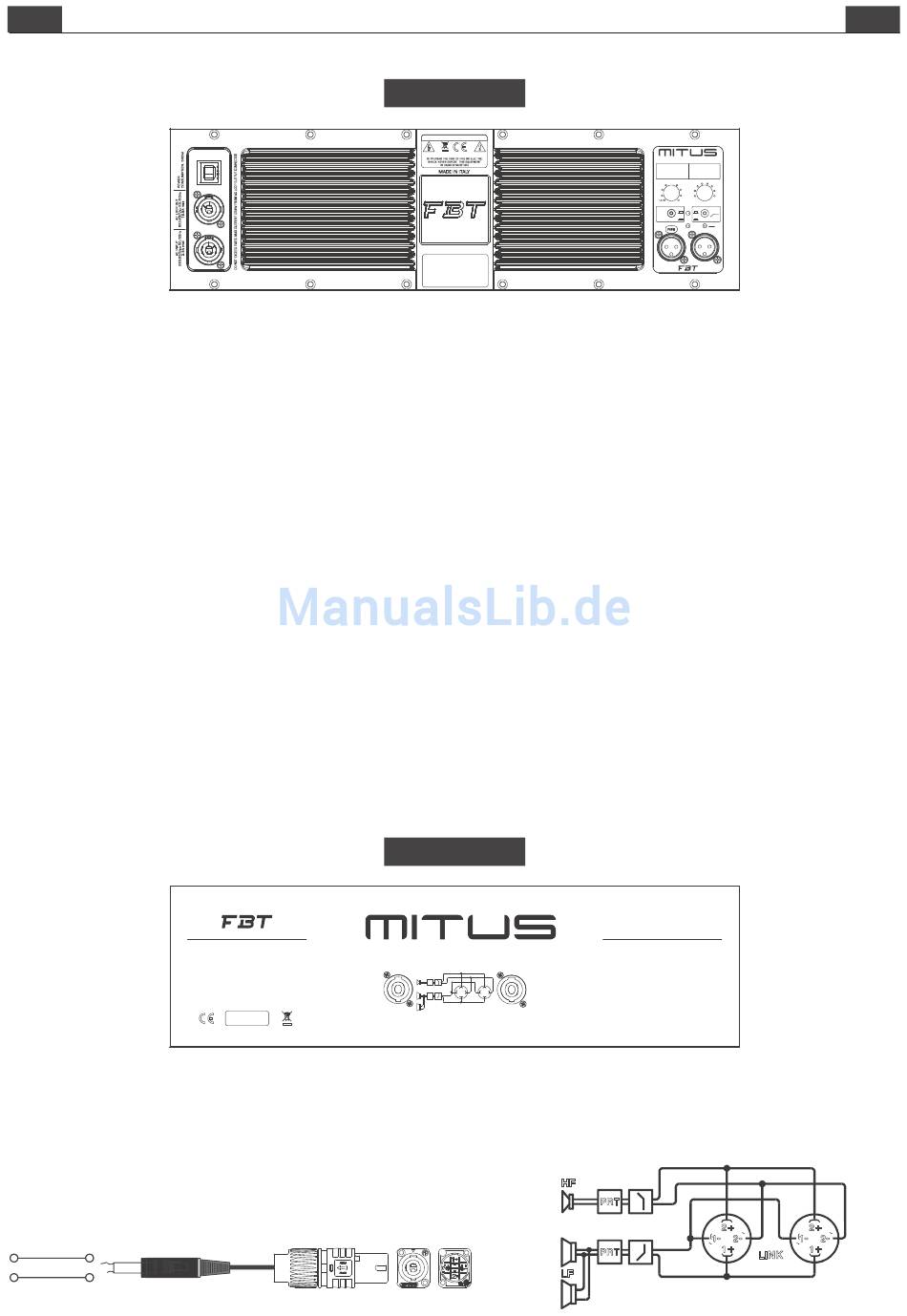

CONTRÔLES & FONCTIONS
FRA
PRESET :
Il sélectionne 8 presets, dont chacun correspond à une
configuration de diffuseurs spécifique, selon les préférences personnelles
et l'acoustique de l'environnement d'écoute (voir section PRESET).
LEVEL (niveau) : Il règle le niveau général du signal.
GND LIFT :
Interrupteur pour la coupure électrique entre le circuit de masse
et le circuit de terre afin d'éviter de possibles « boucles » de masse, qui
causent des bourdonnements ennuyeux.
ON :
Il indique l'activation du système.
HP FILTER (filtre HP) :
Interrupteur pour l'activation du dispositif de filtre «
low-cut » qui laisse sortir seulement les fréquences dépassant la «
fréquence de coupure ».
PEAK (sommet) :
L'allumage de cette del indique que le niveau du signal
est proche de la saturation.
LMT/PRT :
L'allumage de la del indique le mauvais fonctionnement du
système à cause d'une panne de l'amplificateur interne ou de l'intervention
des circuits de limitations pour éviter une surcharge thermique.
IN-LINK :
Prises d'entrée/sortie équilibrées ; « IN » permet la connexion
d'un signal pré-amplifié comme par exemple le signal de sortie d'un
mélangeur ; « LINK » permet la connexion de plusieurs diffuseurs avec le
même signal.
Prises Speakon connectées en parallèle. Une prise peut être utilisée pour la
connexion de la caisse à la sortie d'un amplificateur de puissance; l'autre
pour connecter un second boÎtier.
Il faut choisir des câbles pour diffuseurs ayant un diamètre suffisant en
fonction de la longueur totale de la connexion. La résistance introduite par
un câblage inapproprié pour les diffuseurs réduit aussi bien la puissance de
sortie que le facteur d'amortissement du haut-parleur.
*SPEAKON est une marque déposée NEUTRIK
*SPEAKON ist ein eingetragenes Warenzeichen von NEUTRIK
TIP
PIN 1+
SLEEVE
PIN 1-
FBT elettronica spa - RECANATI (MC)
MADE IN ITALY
STEUERUNGEN & FUNKTIONEN
210MA
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
AllMITUS accessoriesarespecifically
rated in agreement with structural
computations.
Never
use
other
accessories when assembling the
cabinets than the ones provided by
FBT: FBT will decline responsibility
over the entire MITUS accessories
range if any component is purchased
fromadifferentsupplier.
PRESET:
Zur Auswahl der 8 Voreinstellungen, die jeweils einer
Lautsprecherkonfiguration entsprechen, bezüglich der individuellen
Vorlieben und der Akustik des Hörbereichs (siehe Abschnitt PRESET).
LEVEL: Regelt den allgemeinen Pegel des Signals.
Schalter zur elektrischen Trennung von Masse- und Erdkreis zur
GND LIFT:
Vermeidung möglicher Masse-LOOPS mit störendem Brummen.
Zeigt die Einschaltung des Systems an.
ON:
HP-FILTER:
Schalter für die Einschaltung des Low-Cut-Filters, der im
Ausgang nur die höchsten Frequenzen der „Trennfrequenz" durchlässt.
Das Aufleuchten dieser Led zeigt an, dass sich der Signalpegel der
PEAK:
Sättigung nähert.
Das Aufleuchten dieser Led zeigt eine Fehlfunktion des Systems
LMT/PRT:
an, auf Grund eines Ausfalls des internen Verstärkers oder wegen der
Sicherung, um thermische Überladung zu vermeiden.
IN-LINK:
Symmetrierte Ein-/Ausgangsbuchsen; „IN" ermöglicht den
Anschluss eines vorverstärkten Signals, wie das aus einem Mixer; „LINK"
210M
210M
HF
PRT
2+
2+
1
-
2
-
1
-
2
-
1+
1+
PRT
LINK
LF
LINK
IN
Stecker Speakon in Parallelschaltung. Einer der Stecker kann für den
Anschluss der box am Ausgang eines Verstärkers benutzt werden; der
andere, um eine zweite Box anzuschließen.
Es ist erforderlich, die Kabel für die Diffusoren mit einem im Hinblick auf die
Gesamtlänge des Anschlusses genügend großen Durchmesser zu wählen.
Der auf eine unzureichende Verkabelung zurückzuführende Widerstand zu
den Diffusoren reduziert sowohl die Ausgangsleistung als auch den
dämpffaktor des Lautsprechers.
HF
LF
8
210 MA
ACTIVE STAGE MONITOR
1) ORIGINAL
5)FOH
2) VOCAL
6)FOHVOCAL
3) WARM
7) FOH WARM
4) HI-END SYSTEM
8) DRUMFILL
4
5
0
3
6
2
7
1
8
+6dB
LEVEL
PRESET
OFF
ON
OFF
GND
HP
ON
O N
LIFT
FILT .
LMT
PEAK
PRT
IN
LINK
Sound Reinforcement Stage Monitor
TECHNICAL SPECIFICATIONS
NominalImpedance:
8 Ohm
RecommendedAmplifier
800 W RMS
ShortTermPower:
1600 W
LongTermPower:
400 W
FrequencyResponse(@-6dB):
65Hz - 20kHZ
Sensitivity@1W,1m:
100 dB
MaxSPLcont./peak:
128 / 132 dB
Dispersion:
70 conical
°
CAUTION:
IT IS IMPORTANT TO USE AN AMPLIFIER THAT DOES NOT EXCEED
800W RMS @ 8 OHM
PRT
2+
-
-
1
2
)
1 +
PRT
LINK
DE
2+
-
-
1
2
)
1 +
