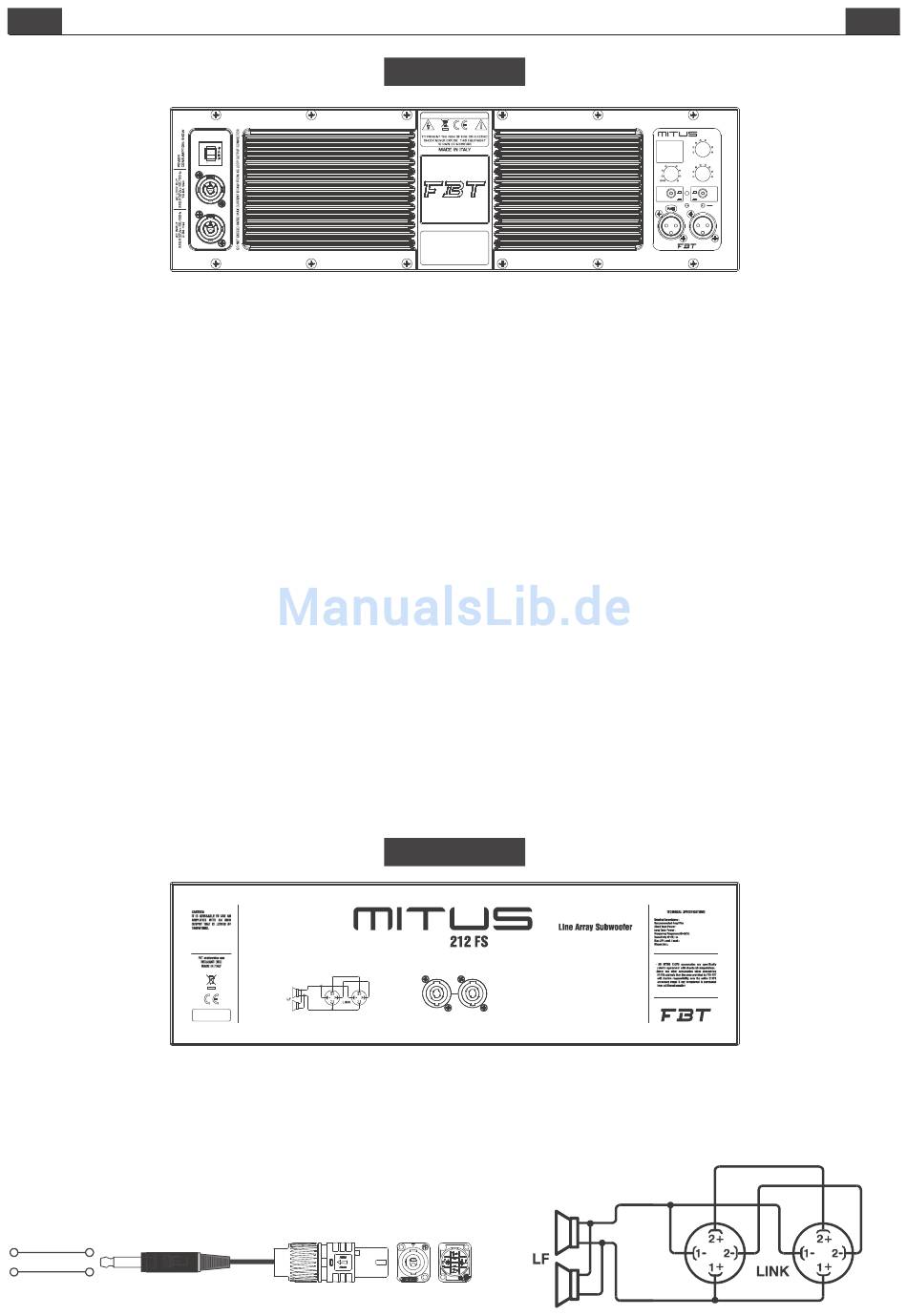

CONTRÔLES & FONCTIONS
FRA
DELAY (délai) :
Contrôle d'une ligne de retard numérique qui agit sur le
signal d'entrée ; de cette façon on peut compenser le désalignement sur le
plan vertical du sub et du satellite. Le délai est indiqué en mètres et va de
0,5 à 3,5 mètres à pas de 50cm.
LEVEL (niveau) :
Il règle le niveau général du signal.
PRESET :
Il sélectionne 8 presets, dont chacun correspond à une
configuration de diffuseurs spécifique, selon les préférences personnelles
et l'acoustique de l'environnement d'écoute (voir section PRESET).
GND LIFT :
Interrupteur pour la coupure électrique entre le circuit de masse
et le circuit de terre afin d'éviter de possibles « boucles » de masse, qui
causent des bourdonnements ennuyeux.
ON :
Il indique l'activation du système.
PHASE (phase) :
Le contrôle Phase permet d'optimiser l'alignement de
phase, c'est-à-dire d'obtenir une réponse en fréquence uniforme dans la
zone de croisement entre sub et satellite. Dans la position 0° l'émission
sonore du sub est en phase avec le signal d'entrée ; dans la position 180°
l'émission sonore est en opposition de phase avec le signal d'entrée ; ce
contrôle permet d'obtenir plus de flexibilité dans la mise au point du
subwoofer en optimisant ses performances.
PEAK (sommet) :
L'allumage de cette del indique que le niveau du signal
est proche de la saturation.
LMT/PRT :
L'allumage de la del indique le mauvais fonctionnement du
système à cause d'une panne de l'amplificateur interne ou de l'intervention
des circuits de limitations pour éviter une surcharge thermique.
IN-LINK :
Prises d'entrée/sortie équilibrées ; « IN » permet la connexion
d'un signal pré-amplifié comme par exemple le signal de sortie d'un
mélangeur ; « LINK » permet la connexion de plusieurs diffuseurs avec le
même signal.
Prises Speakon connectées en parallèle. Une prise peut être utilisée pour la
connexion de la caisse à la sortie d'un amplificateur de puissance; l'autre
pour connecter un second boÎtier.
Il faut choisir des câbles pour diffuseurs ayant un diamètre suffisant en
fonction de la longueur totale de la connexion. La résistance introduite par
un câblage inapproprié pour les diffuseurs réduit aussi bien la puissance de
sortie que le facteur d'amortissement du haut-parleur.
*SPEAKON est une marque déposée NEUTRIK
*SPEAKON ist ein eingetragenes Warenzeichen von NEUTRIK
TIP
PIN 1+
SLEEVE
PIN 1-
STEUERUNGEN & FUNKTIONEN
212FSA
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
All MITUS
accessories are specifically
rated in agreement with structural
computations.
Never
use
other
accessories
when assembling
the
cabinets than the ones provided by FBT:
FBT will decline responsibility over the
entire MITUS accessories range if any
component ispurchasedfromadifferent
supplier.
DELAY:
Für die Kontrolle einer digitalen Verzögerungsleitung, die auf das
Eingangssignal wirkt; auf diese Weise ist es möglich, die Sub-Satellite-
Abweichung in der vertikalen Ebene zu kompensieren. Das Delay ist in
Metern angegeben und reicht von 0.5 bis 3.5 Metern in 50 cm-Schritten.
Regelt den allgemeinen Pegel des Signals.
LEVEL:
Zur Auswahl der 8 Voreinstellungen, die jeweils einer
PRESET:
Lautsprecherkonfiguration entsprechen, bezüglich der individuellen
Vorlieben und der Akustik des Hörbereichs (siehe Abschnitt PRESET).
Schalter zur elektrischen Trennung von Masse- und Erdkreis zur
GND LIFT:
Vermeidung möglicher Masse-LOOPS mit störendem Brummen.
Zeigt die Einschaltung des Systems an.
ON:
Die Phasenkontrolle erlaubt, die Phasensteuerung zu optimieren,
PHASE:
d.h., eine einheitliche Frequenzantwort im Kreuzungsbereich zwischen Sub
und Satellit zu erhalten. Auf 0°-Stellung findet die Schallemission des
Subwoofers gleichphasig zum Eingangssignal statt; auf 180° findet die
Schallemission gegenphasig zum Eingangssignal statt. Diese Regelung
ermöglicht noch mehr Flexibilität beim Einregulieren des Subwoofers und
somit optimierte Leistungen.
PEAK:
Das Aufleuchten dieser Led zeigt an, dass sich der Signalpegel der
Sättigung nähert.
LMT/PRT:
Das Aufleuchten dieser Led zeigt eine Fehlfunktion des Systems
an, auf Grund eines Ausfalls des internen Verstärkers oder wegen der
Sicherung, um thermische Überladung zu vermeiden.
Symmetrierte Ein-/Ausgangsbuchsen; „IN" ermöglicht den
IN-LINK:
Anschluss eines vorverstärkten Signals, wie das aus einem Mixer; „LINK"
212FS
IN
LINK
Stecker Speakon in Parallelschaltung. Einer der Stecker kann für den
Anschluss der box am Ausgang eines Verstärkers benutzt werden; der
andere, um eine zweite Box anzuschließen.
Es ist erforderlich, die Kabel für die Diffusoren mit einem im Hinblick auf die
Gesamtlänge des Anschlusses genügend großen Durchmesser zu wählen.
Der auf eine unzureichende Verkabelung zurückzuführende Widerstand zu
den Diffusoren reduziert sowohl die Ausgangsleistung als auch den
dämpffaktor des Lautsprechers.
7
212 FSA
1.5
2
ACTIVE SUBWOOFER
1
2.5
1- HUNG
2- HUNG PUNCH
3- HUNG with INFRA
0.5
3
4- GROUND
0
3.5
5- GROUND PUNCH
6- GROUND with INFRA
mt.
7- GND CARDIOID FRONT
DELAY
8- GND CARDIOID REAR
4
5
0
3
6
2
7
1
8
+6dB
LEVEL
PRESET
OFF
ON
0!
GND
ON
180!
LIFT
PHASE
LMT
PEAK
PRT
IN
LINK
8 Ohm
1000 W RMS
2000 W
500 W
50 Hz - 120 HZ
99 dB
134 / 138 dB
omnidirectional
