CONTROLLI E FUNZIONI
ITA
PRESET:
Seleziona 8 preset ad ognuno dei quali corrisponde diversa
equalizzazione, in base alle preferenze personali e all'acustica
dell'ambiente di ascolto ( vedi sezione PRESET ).
LEVEL:
Regola il livello generale del segnale.
GND LIFT:
Interruttore per la separazione elettrica tra il circuito di massa e il
circuito di terra onde evitare possibili "loop" di massa, causa di fastidiosi
ronzii.
ON:
Indica l'attivazione del sistema.
HP FILTER:
Interruttore per l'attivazione del dispositivo di filtro low-cut che
lascia passare in uscita solo le frequenze più alte della "frequenza di taglio".
PEAK:
L'accensione di questo led indica che il livello del segnale è prossimo
alla saturazione.
LMT/PRT:
L'accensione del led indica il malfunzionamento del sistema
dovuto ad un guasto dell'amplificatore interno o all'intervento dei circuiti di
limitazione per evitare sovraccarico termico.
IN-LINK:
Prese di ingresso/uscita bilanciate; "IN" consente il collegamento
di un segnale preamplificato come ad esempio quello in uscita da un mixer;
"LINK" permette il collegamento di più diffusori con lo stesso segnale.
Le prese Speakon sono collegate in parallelo; utilizzare una presa per il
collegamento del box all'uscita di un amplificatore di potenza, l'altra per
collegare un secondo box.
È necessario scegliere cavi per diffusori con un diametro sufficiente in
funzione della lunghezza totale del collegamento. La resistenza introdotta
da un cablaggio inadeguato verso i diffusori riduce sia la potenza in uscita
sia il fattore di smorzamento dell'altoparlante.
*SPEAKON è un marchio registrato NEUTRIK
*SPEAKON is a registered trademark of NEUTRIK
TIP
PIN 1+
SLEEVE
PIN 1-
FBT elettronica spa - RECANATI (MC)
MADE IN ITALY

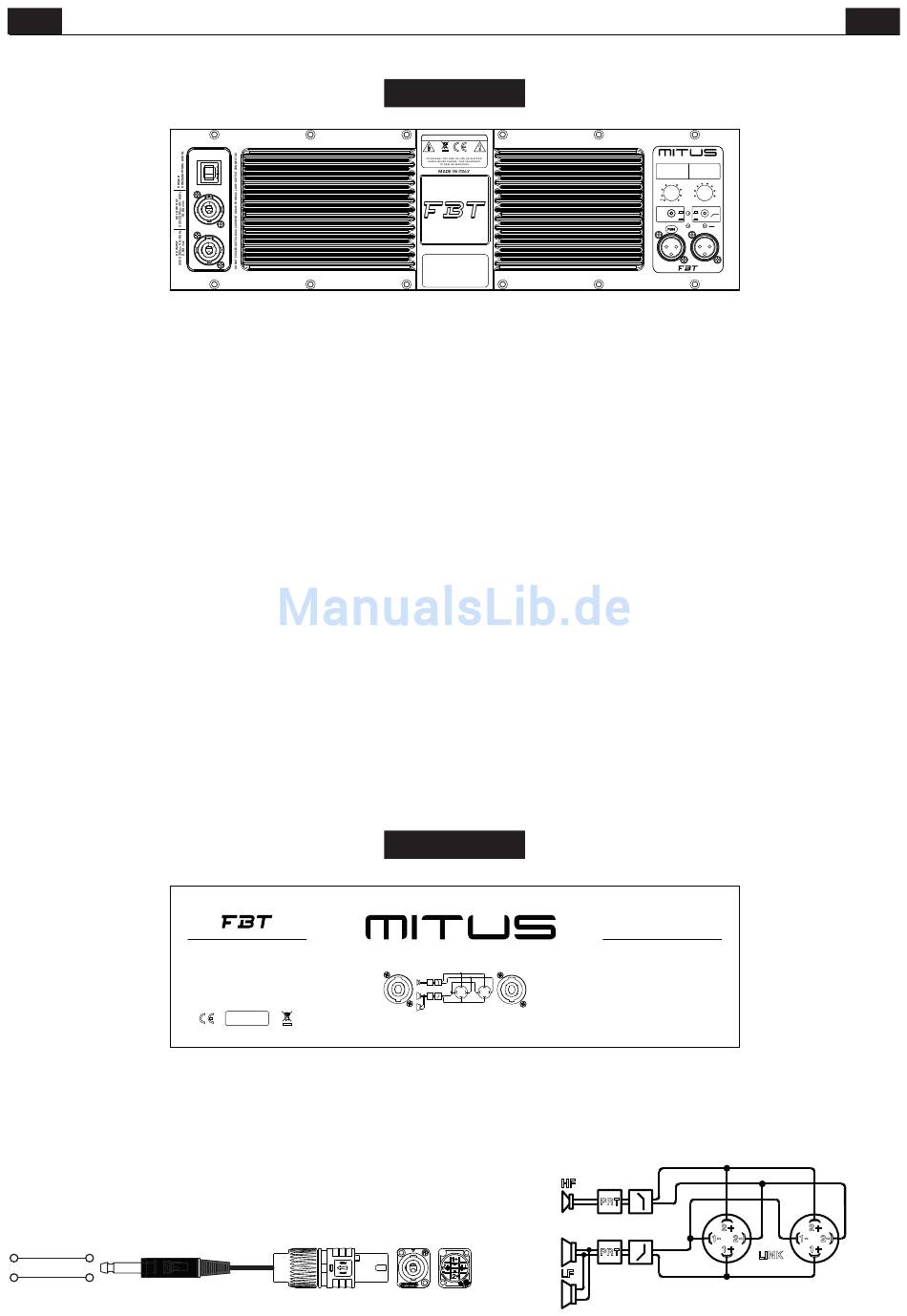

CONTROLS AND FUNCTIONS
210MA
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
All MITUS accessories are specifically
rated in agreement with structural
computations.
Never
use
other
accessories when assembling the
cabinets than the ones provided by
FBT: FBT will decline responsibility
over the entire MITUS accessories
range if any component is purchased
from a different supplier.
Selects 8 presets, each of whom corresponds to a different
PRESET:
equalization according to users' personal preferences and to the acoustics
of the listening area (see PRESET section.)
LEVEL:
Adjusts the signal general level.
GND LIFT:
A switch for the electric separation between the ground and earth
circuits; this can be useful in order to remove the irritating noises caused by
ground loops.
ON:
Indicates that the system is on.
HP FILTER:
This switch activates the low-cut filter which lets only the
frequencies above the cut-off frequency pass at the output.
When this LED lights up, it indicates that the signal is reaching
PEAK:
saturation.
LMT/PRT:
If this LED lights up, there is a system malfunction due to an
internal amplifier failure or to the intervention of current limiting circuits
against thermal overload.
IN-LINK:
Balanced input/output sockets; "IN" allows to connect a pre-
amplified signal such as that coming, for instance, from mixer output. "LINK"
allows to connect multiple speakers to the same signal.
210M
210M
HF
PRT
2+
2+
1
-
2
-
1
-
2
-
1+
1+
PRT
LINK
LF
LINK
IN
Speakon connectors are connected in parallel mode. One connector can be
used to connect the box to the output of a power amplifier, the other to
connect to a second box.
Loudspeaker cables shall have the adequate diameter, depending on the
overall lenght of the connection. The resistance introduced by an inadequate
wiring towards the loudspeakers would reduce both the power output and
the damping factor of the loudspeaker.
HF
LF
8
210 MA
ACTIVE STAGE MONITOR
1) ORIGINAL
5) FOH
2) VOCAL
6) FOH VOCAL
3) WARM
7) FOH WARM
4) HI-END SYSTEM
8) DRUM FILL
4
5
0
3
6
2
7
1
8
+6dB
LEVEL
PRESET
OFF
ON
OFF
GND
ON
ON
HP
LIFT
FILT.
LMT
PEAK
PRT
IN
LINK
Sound Reinforcement Stage Monitor
TECHNICAL SPECIFICATIONS
Nominal Impedance :
8 Ohm
Recommended Amplifier
800 W RMS
Short Term Power :
1600 W
Long Term Power :
400 W
Frequency Response (@-6dB):
65Hz - 20kHZ
Sensitivity @1W,1m :
100 dB
Max SPL cont. / peak :
128 / 132 dB
Dispersion :
70 conical
°
CAUTION:
IT IS IMPORTANT TO USE AN AMPLIFIER THAT DOES NOT EXCEED
800W RMS @ 8 OHM
PRT
2+
)
-
-
1
2
1 +
PRT
LINK
UK
2+
)
-
-
1
2
1 +
