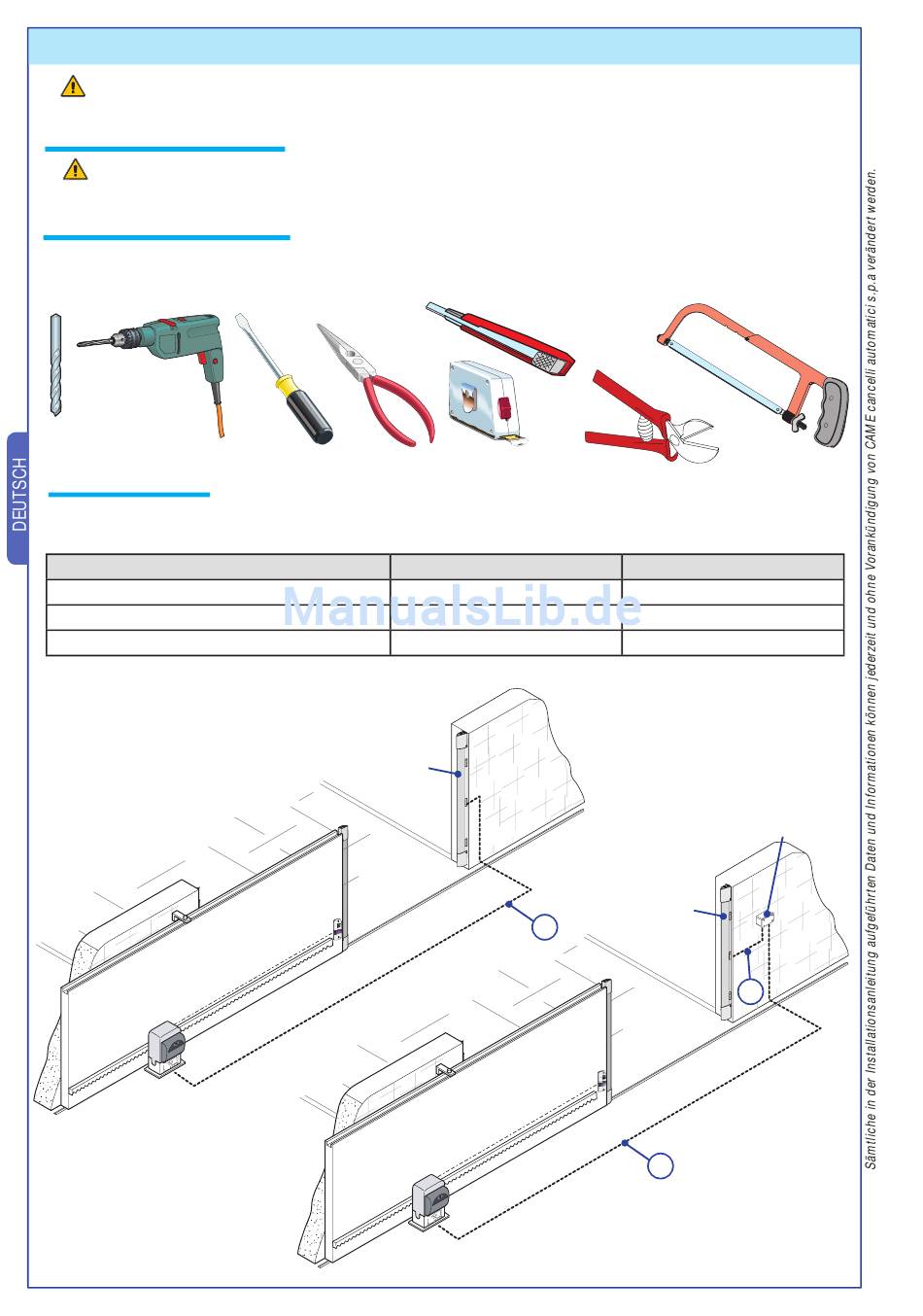

5 Installation
Achtung: eine nicht korrekte installation kann schwer wiegende Schäden verursachen. Aus diesem Grund sind die
Installationsanweisungen aufm erksam zu befolgen.
5.1 Vorherige Überprüfungen
Vor der Installation muss überprüft werden, dass die Fläche für die Befestigung der empfindlichen Kante geeignet
ist. befinden.
5.2 Arbeitsgeräte und M aterial
Sich davon überzeugen, dass alle Werkzeuge und das notwendige M aterial zur Durchführung der Installation nach den gel-
tenden Sicherheitsvorschriften vorhanden ist. In der nachstehenden Abbildung ist die M indestausrüstung für den Installateur
dargestellt.
5.3 Liste der Kabel
Zum Schutz gegen m echanische Schäden, müssen zum Durchführen der elektrischen Kabel angem essene Leitungen und
Rohre vorgesehen werden. Empfohlene Kabeltypen:
Anschluss
A - Kontaktausgänge C - N.C.
B - Kontaktausgänge C - N.C. - N.O.
C - Kontaktausgänge C - N.C. + Speisung 12-24V
* Es kann auch ein längeres Kabel benutzt werden, vorausgesetzt dass es einen größeren Querschnitt hat.
4
Kabeltyp und M indestquerschnitt erlaubte Höchstlänge
FROR (flexibel) 2 x 0.5 mm
2
2
FROR (flexibel) 3 x 0.5 mm
2
FROR (flexibel) 4 x 0.5 mm
DF
A
30 m*
30 m*
30 m*
DFI
DF
B
C
