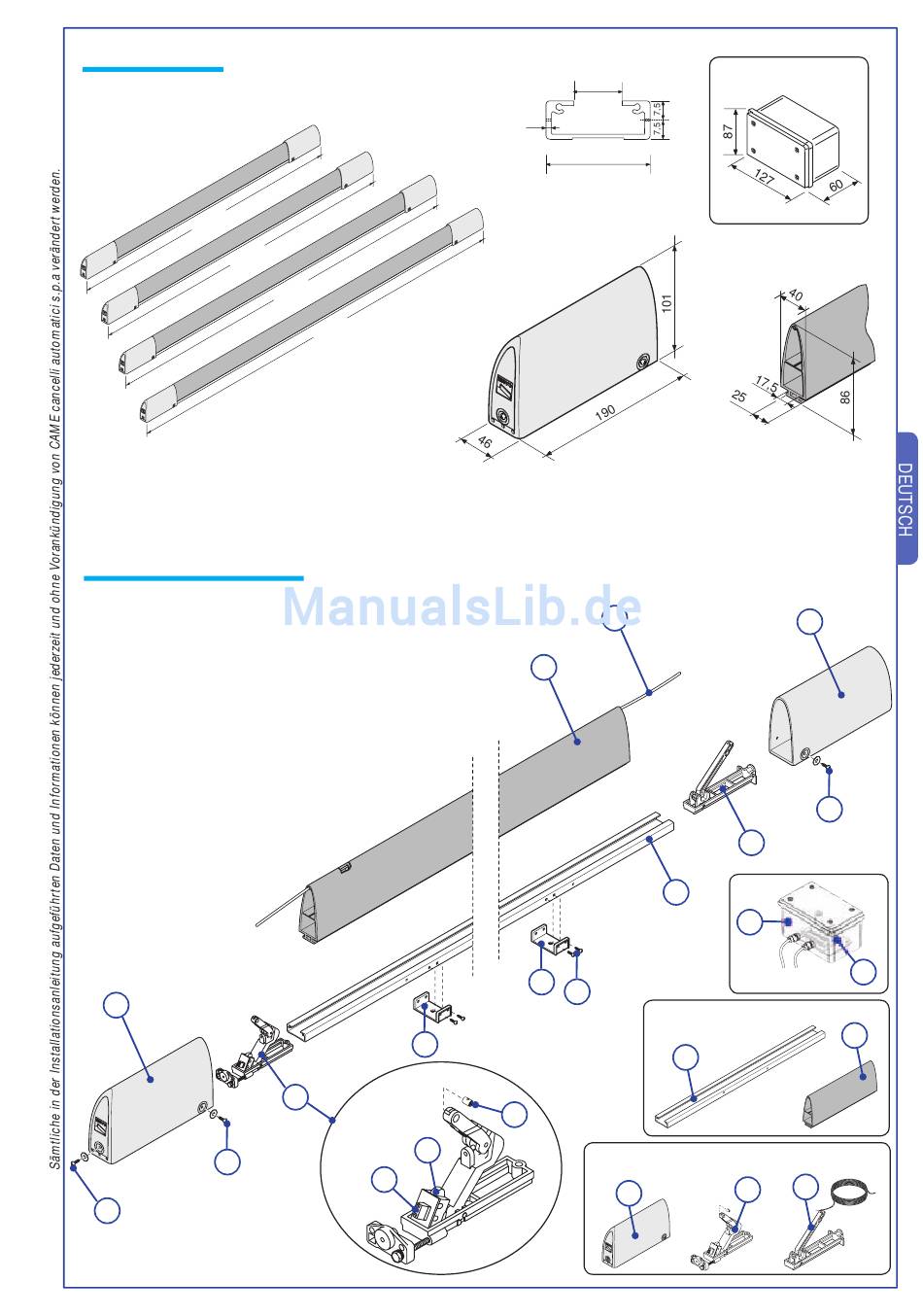

4.4 Außenmaße
Maße in mm
0 0
1 5
0 0
1 7

4.5 Beschreibung der teile

1 - Endstopfen
2 - Gummiprofil
3 - Stahlkabel
4 - Kabeleinhakmechanismus
5 - Aluminiumprofil
6 - Befestigungsbügel
7 - Mikroschalterhaltemechanismus
8 - Mikroschalter
9 - Stromanschlussklemme
10 - DFI-Gehäuse
11 - Steuerkarte
12 - Schrauben UNI6954 ø2,9x13
13 - Schrauben UNI6954 ø3,9x13
14 - Befestigungsklemme
1
13
13
DF15
DF17
DF20
0 0
2 0
0 0
2 5
6
7
8
9
18
2
40
DF25
3
2
6
12
14
TMF
1
DFI
1
13
4
DFI
5
10
CMP
5
4
7
11
2
4 m
3
