1

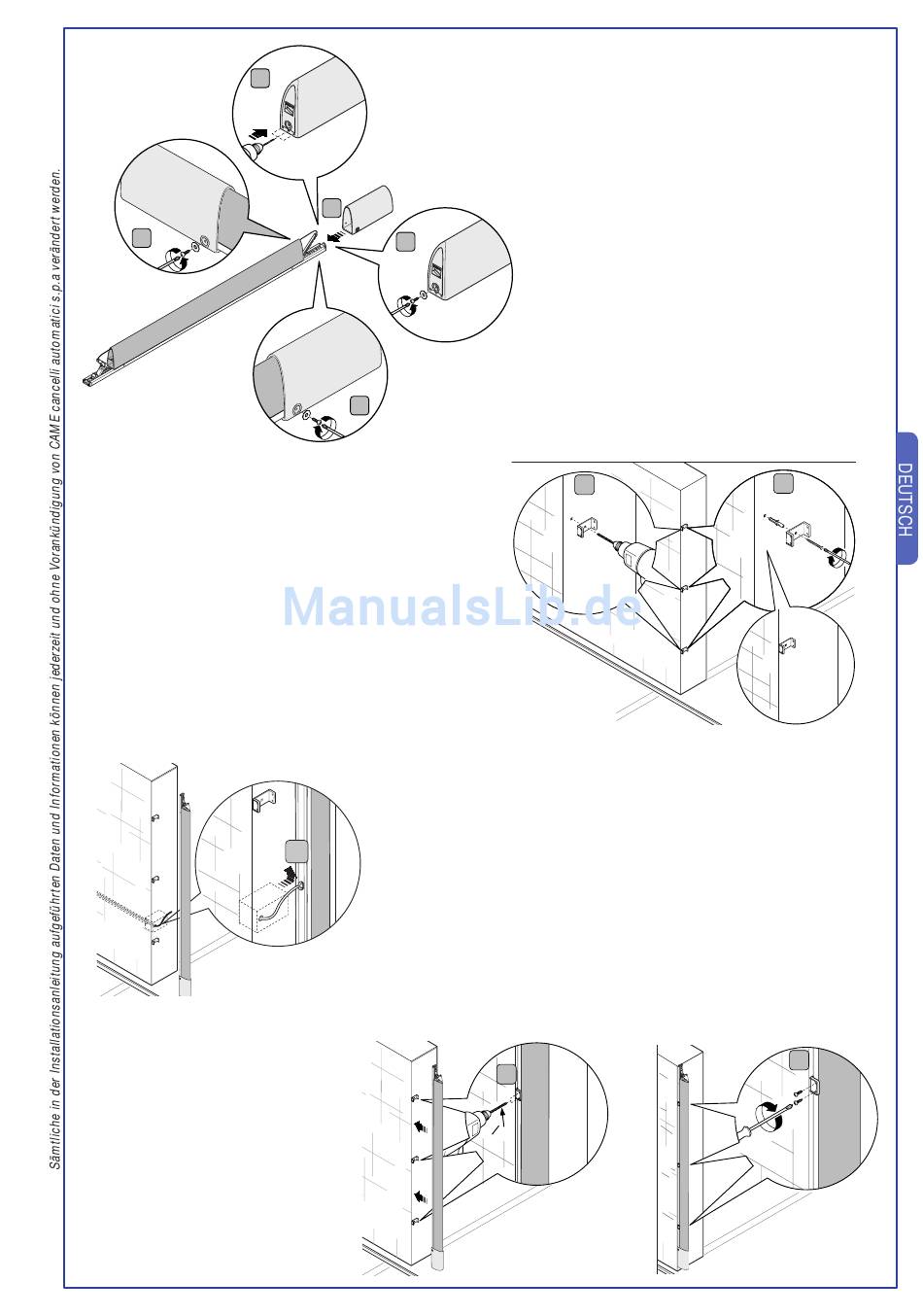

8) Nur an ver tikalen Installationen, zwecks Verm eidung von Konden-
swasseransammlung im Inneren, mit einer Spitze Ø 4 mm die auf dem
unteren Stopfen befindlichen M arkierungen durchbohren.
Den Stopfen einführen und mit den 3 Schrauben UNI 6954 ø 3,9 x 13 und
den entsprechenden Unterlegscheiben befestigen.
2
3
5
4
2
1
9) Anm erkung: bei einer vertikal angebrachten em pfindlichen
Kante, muss der M echanismus der M ikroschalterhalterung
oben angebracht werden.
Die Befestigungsbügel abstandsgleich anbringen, durchbohren
und mit Schrauben Ø 4 mm + Dübeln nach M aß oder auf
m etallenen oder ähnlichen Strukturen m it selbstschneiden-
den Schrauben Ø 3.9 mm befestigen. Alle Schrauben müssen
Senkköpfe haben.
10) An Aluminiumprofilen mit Kabeldurchführungen entsprechende Löcher
bohren und das Kabel für die elektrischen Anschlüsse hindurchführen. Zum
1
einfacheren Durchziehen des Kabels durch das Profil, sollte eine Sonde benutzt
werden.
An den Ar tikeln: DF15/17/20 ist das Loch bereits vorgesehen.
2
1
11) Mit einer Spitze Ø 2,5 mm das Loch
bohren und mit Schrauben UNI 6954 Ø
O
2 , 5
3,9x13 befestigen.
7
