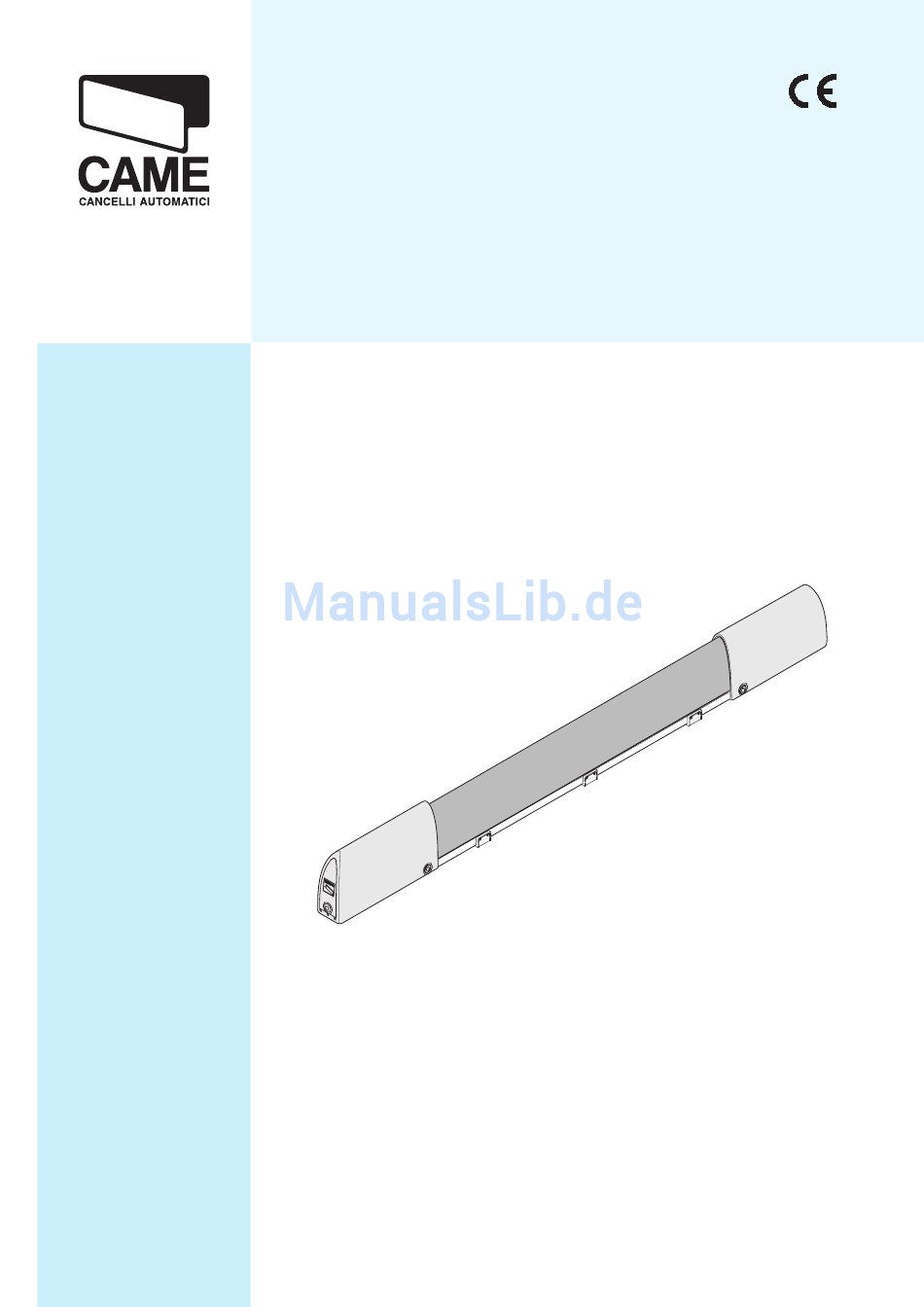

- Seite 1 EMPFINDLICHE SICHERHEITSKANTE AUS GUMMI MIT MECHANISCHEM KONTAKTABGRIFF INSTALLATIONSALEITUNG...
- Seite 2 1 Zeichenerklärung Dieses Zeichen steht vor den Teilen des Handbuchs, die aufm erksam zu lesen sind. Dieses Zeichen steht vor den Teilen des Handbuchs, welche die Sicherheit betreffen. M it diesem Symbol werden die direkt für den Endbenutzer vorgesehenen Inform ationen gekennzeichnet. 2 Bestimmung 2.1 Gebrauchszweck Die empfindlichen Sicherheitskanten DF sind hauptsächlich für den gemischten Gebrauch von autom atischen Torsystem en,...
-
Seite 3: Beschreibung Der Teile

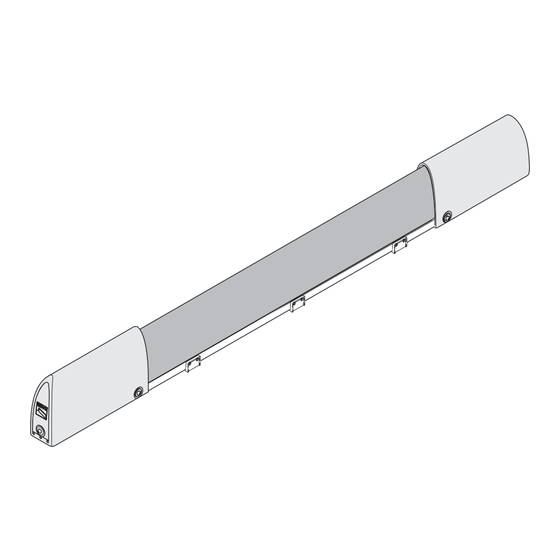

4.4 Außenmaße Maße in mm DF15 DF17 DF20 DF25 4.5 Beschreibung der teile Endstopfen Gummiprofil Stahlkabel Kabeleinhakmechanismus Aluminiumprofil Befestigungsbügel Mikroschalterhaltemechanismus Mikroschalter Stromanschlussklemme 10 - DFI-Gehäuse 11 - Steuerkarte 12 - Schrauben UNI6954 ø2,9x13 13 - Schrauben UNI6954 ø3,9x13 14 -... -
Seite 4: Installation
5 Installation Achtung: eine nicht korrekte installation kann schwer wiegende Schäden verursachen. Aus diesem Grund sind die Installationsanweisungen aufm erksam zu befolgen. 5.1 Vorherige Überprüfungen Vor der Installation muss überprüft werden, dass die Fläche für die Befestigung der empfindlichen Kante geeignet ist. -
Seite 5: Vorbereitung Der Empfindlichen Kante Für Veränderliche Längen
5.4 Vorbereitung der empfindlichen Kante für veränderliche Längen 1) Die zu schützende Zone bestimm en, Nennlänge (LN). NB.: Bei ver tikalen Installationen, zur Verm eidung von Bodenkontakt, die Nennlänge (LN) um 30 mm verkürzen. 30mm 2) Das Aluminiumprofil (LP) und das Gummiprofil wie folgt zuschneiden: LP = LN - 40 mm ;... - Seite 6 5) Den M echanismus der M ikroschalterhalterung einführen. Anschließend den Hebel durch einen leichten Druck nach unten freigeben und die beiden Schrauben UNI6955 ø 2,9x13 befestigen. 6) Das Stahlkabel in das Loch der Befestigungsklemm e einführen und letztere in den Hebel einsetzen; das Kabel spannen und fe- stschrauben.
- Seite 7 Kabel für die elektrischen Anschlüsse hindurchführen. Zum einfacheren Durchziehen des Kabels durch das Profil, sollte eine Sonde benutzt werden. An den Ar tikeln: DF15/17/20 ist das Loch bereits vorgesehen. 11) Mit einer Spitze Ø 2,5 mm das Loch bohren und mit Schrauben UNI 6954 Ø...
-
Seite 8: Elektrische Anschlüsse
5.5 Elektrische Anschlüsse Für die Wahl der Kabel, siehe Abschnitt 5.3 “ Liste der Kabel“. Elektrischer Anschluss der empfindlichen Kante an EMPFINDLICHE den Klemm en für Sicherheitskontakte Typ N.C. der KANTE Schalttafel. SCHALTTAFEL Elektrischer Anschluss mit Steuerkar te (DFI), zwischen der an beweglichen Tür flügeln montier ten empfindlichen Kante und der Schalttafel angeschlossen . -
Seite 9: Informationen Für Den Endnutzer
Garagentore: SICHERHEITSLEISTEN DF15 - DF17 - DF20 - DF25 - CMP - TMF - TMF6 - DFI … zum Schutz vor Quetsch- und Prellgefahr, entspricht Kategorie 2/3 der EN 954-1 unter Anwendung der Gesetzesvorschrift EN 13241-1 mit Bezug auf die Baustoffvorschrift 89/106/EWG. - Seite 10 DEUTSCH Säm tliche in der Installationsanleitung aufgeführten Daten und Inform ationen können jederzeit und ohne Vorankündigung von CAM E cancelli autom atici s.p.a verändert werden.
- Seite 11 Säm tliche in der Installationsanleitung aufgeführten Daten und Inform ationen können jederzeit und ohne Vorankündigung von CAM E cancelli autom atici s.p.a verändert werden.
- Seite 12 Wartecker GmbH Tor- und Türantriebe Vestenthal 137, A-4431Haidershofen SERVICE-Tel.: +43 (0) 7434/42 421 o ce@wartecker.at...
