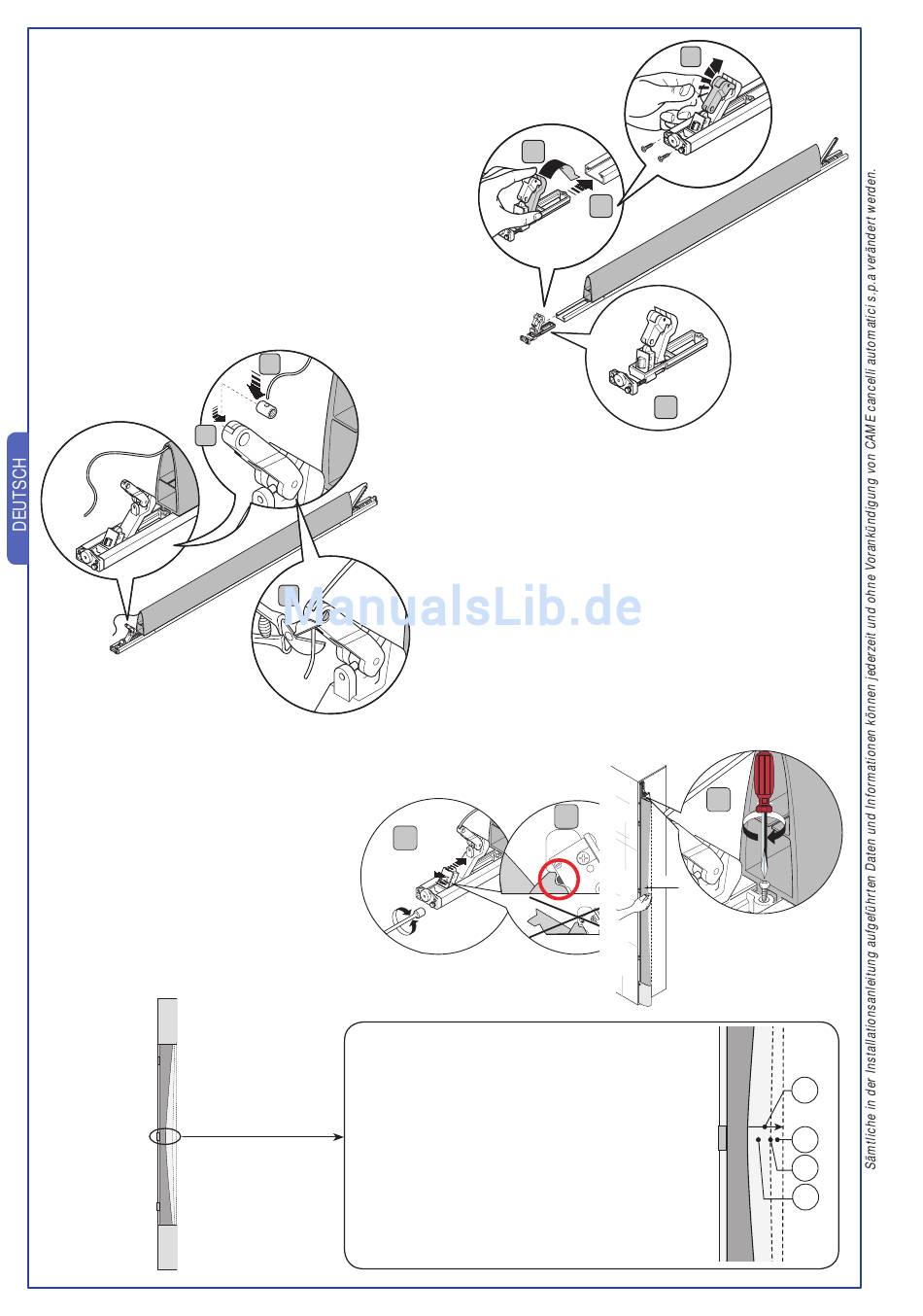

5) Den M echanismus der M ikroschalterhalterung einführen.
Anschließend den Hebel durch einen leichten Druck nach unten
freigeben und die beiden Schrauben UNI6955 ø 2,9x13 befestigen.
2
7) Die Kabelspannung auf dem M echanismus mit
der Einstellschraube regulieren, und mit einem
Ohmm eter die korrekte Funktionsfähigkeit
des M ikro-Kontakts N.C. überprüfen.
Wichtiger Hinweis: zur Erreichung einer
korrekten Einstellung überprüfen, dass der
M echanismus nach einer Deform ation von
m ax. 20 mm eingreift.
Durch Befestigung der Schraube den M echani-
smus blockieren.
6
1
6) Das Stahlkabel in das Loch der Befestigungsklemm e einführen
Nach Einstellung des Kabels, das überstehende Stück abschneiden.
3
1
1) Vorlauf = 20 mm
2) Eingreifpunkt, Reaktionszeit = 0.2 s
3) Überlauf = 45 mm
4) Rückkehrzeit an den Ausgangspunkt = 2 s
2
3
und letztere in den Hebel einsetzen; das Kabel spannen und fe-
2
4
1
stschrauben.
3
20 mm
4
1
2
3
