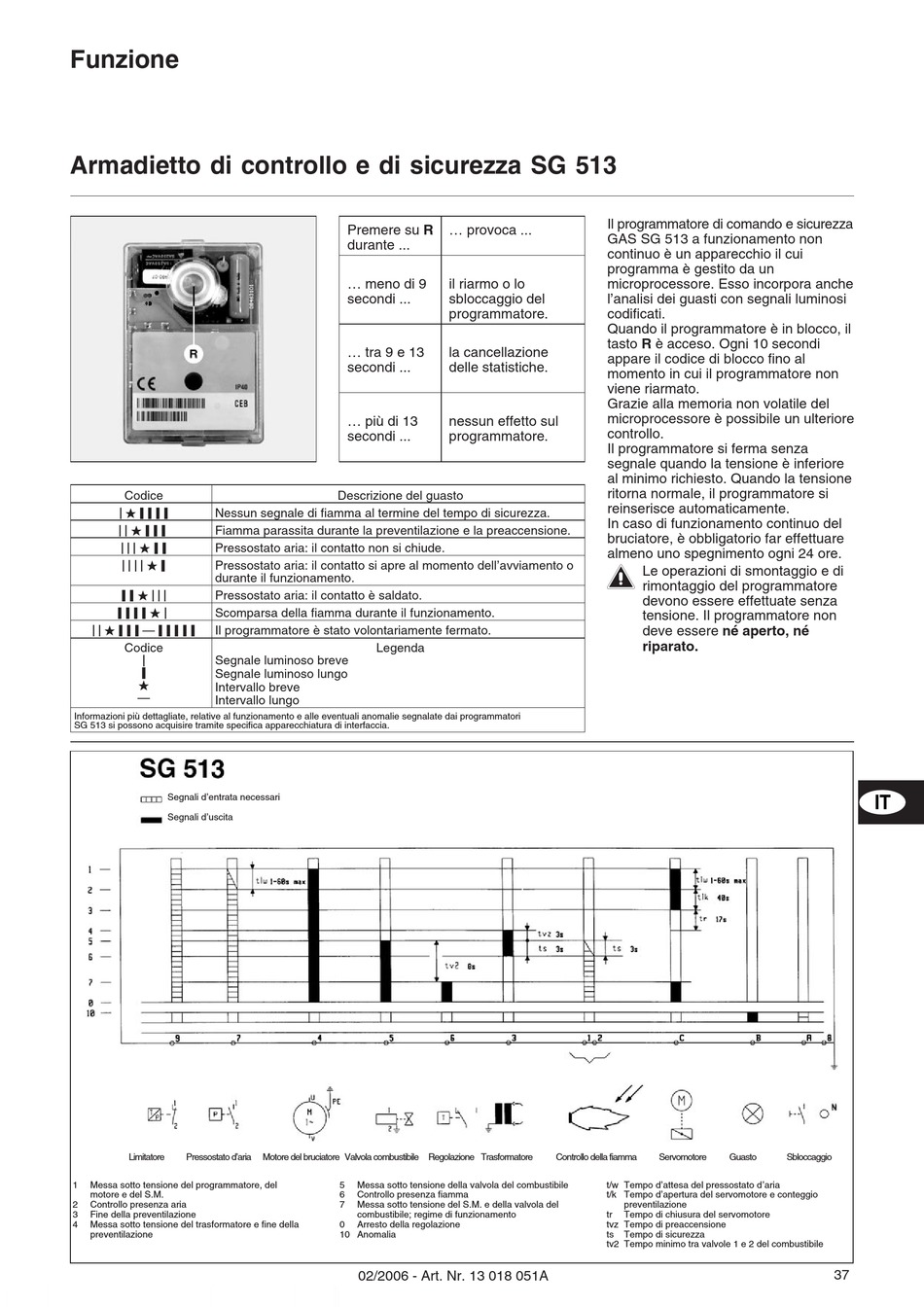

elco VECTRON G 01.85 DUO Betriebsanleitung Seite 37

Funzione
Armadietto di controllo e di sicurezza SG 513
Codice
x H y y y y
Nessun segnale di fiamma al termine del tempo di sicurezza.
x x H y y y
Fiamma parassita durante la preventilazione e la preaccensione.
x x x H y y
Pressostato aria: il contatto non si chiude.
x x x x H y
Pressostato aria: il contatto si apre al momento dell'avviamento o
durante il funzionamento.
y y H x x x
Pressostato aria: il contatto è saldato.
y y y y H x
Scomparsa della fiamma durante il funzionamento.
x x H y y y — y y y y y
Il programmatore è stato volontariamente fermato.
Codice
x
Segnale luminoso breve
y
Segnale luminoso lungo
H
Intervallo breve
—
Intervallo lungo
Informazioni più dettagliate, relative al funzionamento e alle eventuali anomalie segnalate dai programmatori
SG 513 si possono acquisire tramite specifica apparecchiatura di interfaccia.
Segnali d'entrata necessari
Segnali d'uscita
Limitatore Pressostato d'aria
1 Messa sotto tensione del programmatore, del
motore e del S.M.
2 Controllo presenza aria
3 Fine della preventilazione
4 Messa sotto tensione del trasformatore e fine della
preventilazione
Premere su R
durante ...
... meno di 9
secondi ...
... tra 9 e 13
secondi ...
... più di 13
secondi ...
Descrizione del guasto
Legenda
Motore del bruciatore Valvola combustibile Regolazione Trasformatore
5 Messa sotto tensione della valvola del combustibile
6 Controllo presenza fiamma
7 Messa sotto tensione del S.M. e della valvola del
combustibile; regime di funzionamento
0 Arresto della regolazione
10 Anomalia
02/2006 - Art. Nr. 13 018 051A
Il programmatore di comando e sicurezza
... provoca ...
GAS SG 513 a funzionamento non
continuo è un apparecchio il cui
programma è gestito da un
il riarmo o lo microprocessore. Esso incorpora anche
sbloccaggio del l'analisi dei guasti con segnali luminosi
programmatore. codificati.
Quando il programmatore è in blocco, il
tasto R è acceso. Ogni 10 secondi
la cancellazione
appare il codice di blocco fino al
delle statistiche.
momento in cui il programmatore non
viene riarmato.
Grazie alla memoria non volatile del
microprocessore è possibile un ulteriore
nessun effetto sul
controllo.
programmatore.
Il programmatore si ferma senza
segnale quando la tensione è inferiore
al minimo richiesto. Quando la tensione
ritorna normale, il programmatore si
reinserisce automaticamente.
In caso di funzionamento continuo del
bruciatore, è obbligatorio far effettuare
almeno uno spegnimento ogni 24 ore.
m
Controllo della fiamma
t/w Tempo d'attesa del pressostato d'aria
t/k Tempo d'apertura del servomotore e conteggio
tr
tvz Tempo di preaccensione
ts
tv2 Tempo minimo tra valvole 1 e 2 del combustibile
Le operazioni di smontaggio e di
rimontaggio del programmatore
devono essere effettuate senza
tensione. Il programmatore non
deve essere né aperto, né
riparato.
Servomotore Guasto Sbloccaggio
preventilazione
Tempo di chiusura del servomotore
Tempo di sicurezza
IT
