2.4 Detektor-Eingangskapillare anschliessen
1 Detektor-Eingangskapillare
3 Kupplung 6.2744.040
12 ￭￭￭￭￭￭￭￭
Detektor-Eingangskapillare an MSM / MSM HC anschlies-
sen
1 Detektoreingang anschliessen
Detektor-Eingangskapillare (5-1) und die mit out beschriftete
￭
Kapillare des MSM / MSM-HC (5-2) mit einer Kupplung
6.2744.040 (5-3) und zwei kurzen Druckschrauben 6.2744.070
(5-4) miteinander verbinden.
1

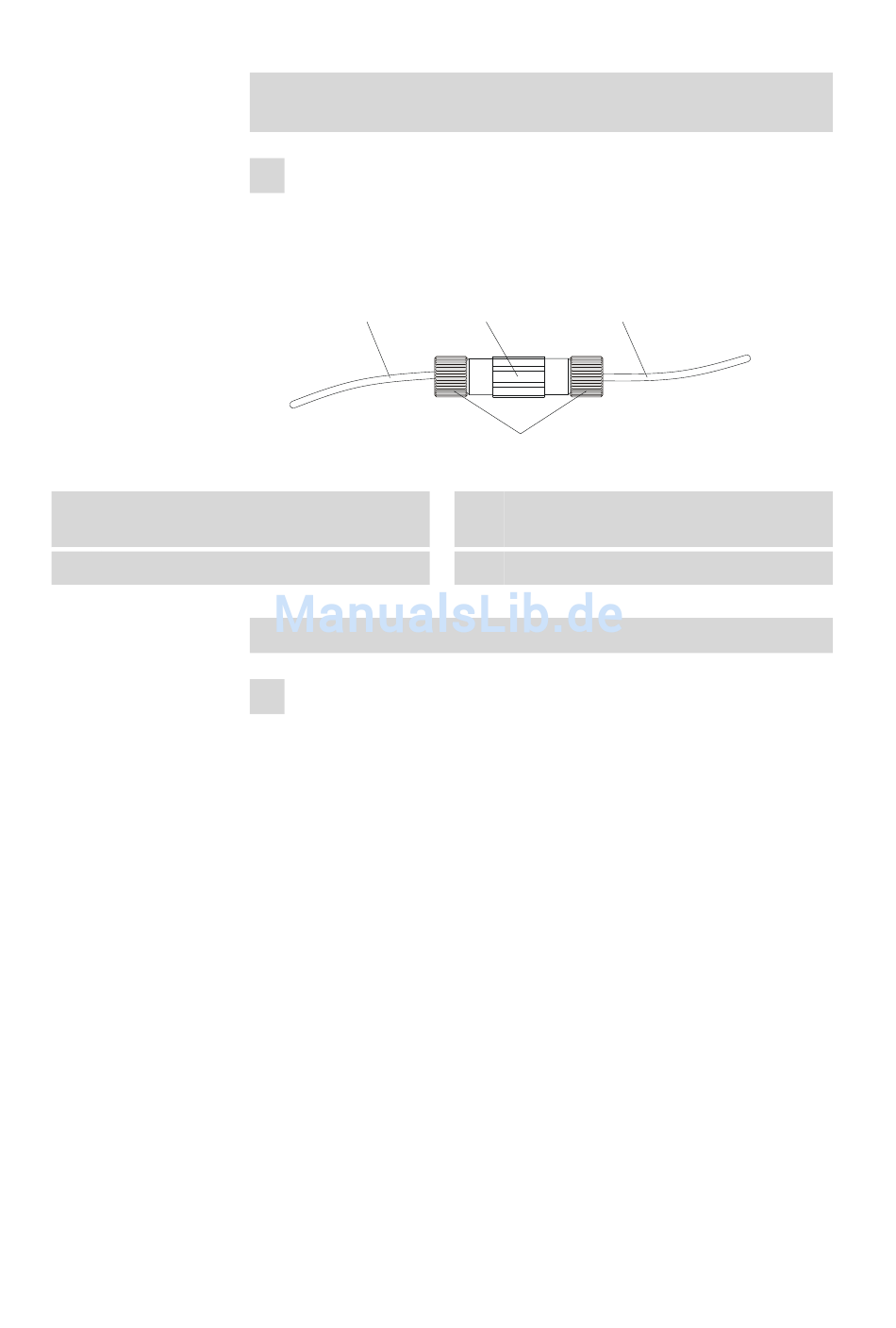

Abbildung 5 Anschluss Detektor – MSM
Detektor-Eingangskapillare an MCS anschliessen
1 Detektoreingang anschliessen
Detektor-Eingangskapillare (6-1) mit einer langen Druckschraube
￭
6.2744.090 (6-2) am Ausgang des MCS (6-3) befestigen.
3 2
4
2 MSM / MSM-HC-Ausgangskapillare
mit out beschriftet.
4 Druckschrauben kurz 6.2744.070
2.850.9010 IC Conductivity Detector
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
