Montageanleitung
für die Fachkraft

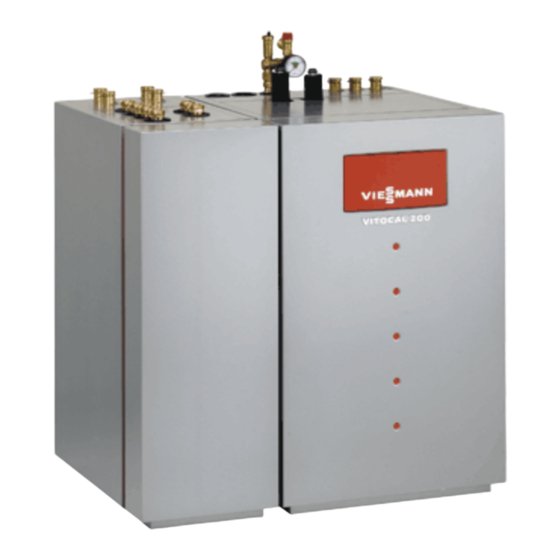

AC-Box
Kühlfunktion „active cooling" und „natural cooling"
Zubehör für Sole/Wasser-Wärmepumpen
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren
und Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheits-
hinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
Hinweis
Angaben mit dem Wort Hinweis ent-
halten Zusatzinformationen.
Montage, Erstinbetriebnahme,
Inspektion, Wartung und Instandset-
zung müssen von autorisierten Fach-
kräften (Heizungsfachbetrieb/
Vertragsinstallationsunternehmen)
durchgeführt werden.
Montagehinweise
Die Verbindung zur Vitocal ist möglich mit einem Anschluss-Set (Zubehör)
oder mit bauseitiger Verrohrung.
Hinweis
Die Verwendung des Anschluss-Sets
ist je nach Schaltschema und vorhan-
dener Wärmepumpe (z.B. Vitocal 300-
G, einstufig) möglich.
5581 736
12/2007
VIESMANN
Bei Arbeiten an Gerät/Heizungsan-
lage diese spannungsfrei schalten
(z.B. an der separaten Sicherung oder
einem Hauptschalter) und gegen Wie-
dereinschalten sichern.
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewoll-
tes Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion
gefährdet den sicheren Betrieb der
Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Planungsanleitung Vitocal
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann AC-Box
Inhaltszusammenfassung für Viessmann AC-Box
- Seite 1 Betrieb der zung müssen von autorisierten Fach- Anlage. kräften (Heizungsfachbetrieb/ Bei Austausch ausschließlich Vertragsinstallationsunternehmen) Viessmann Originalteile oder von durchgeführt werden. Viessmann freigegebene Ersatzteile verwenden. Montagehinweise Die Verbindung zur Vitocal ist möglich mit einem Anschluss-Set (Zubehör) oder mit bauseitiger Verrohrung.
-
Seite 2: Montagevoraussetzungen
& Falls ein Flächenkühlsystem ange- schlossen wird, ist ein Feuchte- Anbauschalter (siehe Seite 7 und 18) erforderlich. Montagevoraussetzungen AC-Box auf ebenen, tragfähigen Anforderungen: Boden links ohne Abstand neben die & Trockener und frostsicherer Auf- Wärmepumpe stellen. Gerät mit Was- stellraum. - Seite 3 Montagevorbereitungen Anordnung der AC-Box Wir empfehlen die AC-Box links neben die Vitocal 300-G (einstufig) zu stellen. So ist der Zugang zu den internen Bauteilen von vorne oder von links möglich. Für diese Lage ist das Anschluss-Set (Zubehör) bestimmt. Hinweis Falls das Gerät zusammen mit einer Wärmepumpe montiert wird, für die...
- Seite 4 Montagevorbereitungen (Fortsetzung) A 2-Wege-Ventil V1 N Frostschutzwächter B 2-Wege-Ventil V2 O AC-Box C 2-Wege-Ventil V3 P Feuchte-Anbauschalter (Zubehör, D 2-Wege-Ventil V7 optional) E 2-Wege-Ventil V5 R Kühlkreis-VL F 2-Wege-Ventil V6 S Kühlkreis-RL G 3-Wege-Ventil V4 T Erdsonde H Umwälzpumpe M2 U Vitocal K Umwälzpumpe M1...
-
Seite 5: Lage Der Anschlüsse
Montagevorbereitungen (Fortsetzung) Hinweis Die min. Anlagenausführung in Ver- bindung mit z.B. Vitocal 300-G (ein- stufig) ist mit dem Anschluss-Set (Zubehör) möglich. Schaltzustand Ventile und Pumpen Heizbetrieb NC-Betrieb AC-Betrieb Hinweis x Ventil/Pumpe wird ein- bzw. umge- schaltet Die Ventile V3 und V7 sind im Ruhe- zustand (Heizbetrieb) geöffnet und V4 durchgeschaltet AB-B. - Seite 6 RL Rücklauf (in das Gerät hinein) A AC-Box K Heizwasser-RL (von Vitocal) B Sole-RL (von Vitocal) - Verbinden mit O - Verbinden mit L L Sole-VL (zur AC-Box) C Sole-VL (zur Vitocal) M Sole-RL (von AC-Box) - Verbinden mit M N Sicherheitsgruppe D Sole-VL...
-
Seite 7: Hydraulischer Anschluss
Rohrverbindungen mit einem Anschluss-Set (Zubehör) siehe Seite 11) Hydraulischer Anschluss Wir empfehlen die AC-Box mit dem Anschluss-Set (Zubehör) an z.B. Vitocal 300-G (einstufig) anzuschließen. Das Anschluss-Set ist bereits wärme- gedämmt. Andere Wärmepumpen müssen bauseits angeschlossen und anzuschließende Rohre dampfdiffusionsdicht wärmegedämmt werden. -
Seite 8: Nachrüsten Der Ac-Box
Wärmepumpenregler besitzt. & Damit der Verlust der Wärmeträger- medien (Sole und Wasser) gering ist, Kugelhähne und Schieber schließen. Speicher-Wasserwärmer-RL/-VL zum Anschluss vorbereiten Anschluss mit Multi-Stecksystem DN 20. Vor der Montage Abdeckkappen an Anschlüssen der AC-Box und Vitocal entfernen. -
Seite 9: Sole-Rl/-Vl Zum Anschluss Vorbereiten
Hydraulischer Anschluss (Fortsetzung) 1. Rohre mit je 2 integrierten Dichtun- gen bis zum Anschlag in die ent- sprechenden Stutzen (Multi- Stecksystem) der AC-Box und Vitocal schieben. 2. Sicherungsklammer aufschieben und mit zusätzlichem Drahtbügel sichern. 3. Anschlüsse mit dampfdiffusions- dichtem Klebeband wärmedäm- men. -
Seite 10: Anordnung Des Anschluss-Sets
Hinweis Unbedingt Teflon- oder EPDM- Dichtung verwenden, keine Papier- dichtung. 2. Rohre des Anschluss-Sets an der AC-Box und der Vitocal befestigen. 3. Anschlüsse mit dampfdiffusions- dichtem Klebeband wärmedäm- men. Anordnung des Anschluss-Sets Das Anschluss-Set (Zubehör) ist vorgesehen für den direkten Anschluss von Gebläsekonvektoren. - Seite 11 Hydraulischer Anschluss (Fortsetzung) Hinweis Für die Anschlüsse an der Wärme- Abgebildet ist der Anschluss an pumpe auch Abbildung und Arbeits- Vitocal 300-G (einstufig). schritte auf Seite 9 bis Seite 10 Beim Anschluss an andere Wärme- beachten. pumpen können die benötigten Anschlüsse anders angeordnet sein.
- Seite 12 Hydraulischer Anschluss (Fortsetzung) 5. Anschlüsse mit dampfdiffusions- dichtem Klebeband wärmedäm- men. AC-Box öffnen Die AC-Box muss für folgende Fälle geöffnet werden: & Leitung für Feuchte-Anbauschalter (Zubehör, optional) anschließen & Leitung für zusätzlichen Frostschutzwächter (Zubehör, optional) anschließen & Reparatur...
-
Seite 13: Vorderblech Abnehmen
AC-Box öffnen (Fortsetzung) Vorderblech abnehmen 1. Schraube in oberer Gehäuse-Fuge Jetzt sind beide Anschlusskästen von lösen. vorne zugänglich. 2. Vorderen Gehäusedeckel nach vorne abziehen und beiseite stel- len. - Seite 14 AC-Box öffnen (Fortsetzung) Seitenblech abnehmen 1. Beide seitlichen Schrauben am 4. Seitlichen Gehäusedeckel zur Gehäuse des Schaltkastens lösen. Seite abklappen und beiseite stel- len. 2. Beide unteren Schrauben im seitli- chen Gehäuse-Deckel lösen. Jetzt sind Pumpen und Ventile zugänglich. 3. Seitlichen Gehäusedeckel vorsich- tig in senkrechter Lage etwas nach vorne ziehen.
-
Seite 15: Elektrische Anschlüsse
Elektrische Anschlüsse Alle Einführungen der elektrischen Anschlüsse befinden sich auf der Rückseite der AC-Box. Folgende enthaltene Komponenten Falls erforderlich müssen folgende sind werkseitig in beiden Anschluss- Komponenten bauseits angeschlos- kästen hinter dem vorderen Gehäuse- sen werden: deckel elektrisch angeschlossen: &... - Seite 16 Elektrische Anschlüsse (Fortsetzung) A Zusätzlicher Frostschutzwächter B Feuchte-Anbauschalter (Zubehör, (Zubehör, optional), 230 V~ optional), 24 V~ 1. Blindstopfen entfernen, durch 2. Leitungen mit Leitungsbindern an Kabelverschraubungen mit Zugent- Winkelblech mit Löchern unterhalb lastungen ersetzen und Leitungen des Oberblechs sichern. einführen.
-
Seite 17: Leiterplatte Und Übersicht Bauseitiger Anschlüsse
Elektrische Anschlüsse (Fortsetzung) 3. Leitungen in den Anschlusskasten führen und mit Zugentlastung sichern. Brücke am Stecker aBAB entfer- & nen und zusätzlichen Frost- schutzwächter an linker Seite des Anschlusskastens an Ste- cker aBAB anschließen. & Feuchte-Anbauschalter auf rech- ter Seite des Anschlusskastens einführen und mit Isolation hinun- ter bis zu den Anschlussklemmen X4.1 und X4.2 führen und... - Seite 18 Reihe geschaltet wer- den. Ansteuersignal „natural cooling“ (NC-Betrieb) Zur Ansteuerung der erforderlichen Ventile in der AC-Box ist ein Schaltsignal von 230 V~ erforderlich. Das Signal muss während der Funktionsdauer vorlie- gen. Die Leistungsaufnahme beträgt ca. 1 W.
- Seite 19 Hälfte der Leiterplatte S. 17 Ansteuersignal „active cooling“ (AC-Betrieb) Zur Ansteuerung der erforderlichen Ventile in der AC-Box ist je 1 paralleles NC- und AC-Ansteuersignal bereit zu stellen. Das AC-Ansteuersignal muss ein 230 V-Signal sein und während der Funktionsdauer vorliegen. Die Leistungs-...
-
Seite 20: Anschluss Sicherheitskette
Steckplatz in der AC-Box siehe B in oberer Hälfte der Leiterplatte S. 17 Anschluss Sicherheitskette Die Sicherheitskette der Vitocal wird über die AC-Box geführt. Dafür wird eine Brücke an den Anschlussklemmen der Vitocal entfernt und die Sicherheitskette dort angeschlossen. Beim Auslösen eines Schaltelements innerhalb der Sicher-... - Seite 21 Farbkennzeichnung nach DIN/ IEC 757 braun blau GNYE grün/gelb Hinweis Steckplatz in der AC-Box siehe C in oberer Hälfte der Leiterplatte S. 17 Netzanschluss Gefahr Unsachgemäß ausgeführte Elektroinstallationen können zu Verletzun- gen durch den Übergang gefährlicher Körperströme und zu Geräteschä- den führen.
- Seite 22 Falls kein Hauptschalter gesetzt, müssen alle nicht geerdeten Leiter Wir empfehlen, den Netzanschluss für durch die vorgeschalteten Leitungs- die AC-Box an den Netzanschluss der schutzschalter mit min. 3 mm Kontakt- Wärmpumpe anzuschließen. öffnungsweite getrennt werden. Der Anschluss an der gleichen Siche- rung erhöht die Sicherheit bei Fehlern...
-
Seite 23: Anschluss Feuchte-Anbauschalter (Kleinspannung)
Farbkennzeichnung nach DIN/ IEC 757 braun blau GNYE grün/gelb Hinweis Steckplatz in der AC-Box siehe D in oberer Hälfte der Leiterplatte S. 17 A Netzanschlussleitung mit bausei- tigem Anschluss 230 V~ Anschluss Feuchte-Anbauschalter (Kleinspannung) Zur Aktivierung des Feuchte-Anbauschalters (Zubehör, optional) wird im Anschlusskasten die Brücke am Stecker aBAC am linken Leiterplattenrand... -
Seite 24: Meldung Taupunkt
Klemmleiste X4 an der rechten Seite. Belastbarkeit des Kontakts (Klein- spannung) 10-30 V 5 A Hinweis Steckplatz in der AC-Box siehe E in oberer Hälfte der Leiterplatte S. 17 X4 Klemmleiste für Kleinspannung X4.7 Feuchte-Grenzwert über- schritten, Kontakt hat geschaltet X4.9 Feuchte-Grenzwert nicht... -
Seite 25: Zusätzlicher Frostschutzwächter
Elektrische Anschlüsse (Fortsetzung) Werkseitig angeschlossene Komponenten Werkseitig eingebaut und angeschlossen sind: & Frostschutzwächter & 2-/3-Wege-Ventile & Umwälzpumpen Darstellung: Untere Hälfte der Leiter- X2 Klemmleiste für 2-Wege-Ventile platte mit werkseitig angeschlosse- V5 bis V7 und Umwälzpumpe 2 nen Komponenten. X1 Klemmleiste für 2-Wege-Ventile V1 bis V3, 3-Wege-Ventil V4 und Umwälzpumpe 1 Zusätzlicher Frostschutzwächter... - Seite 26 Elektrische Anschlüsse (Fortsetzung) Belastbarkeit des Kontakts 230 V 8 A Hinweis Steckplatz in der AC-Box siehe H in oberer Hälfte der Leiterplatte S. 17 A Zusätzlicher Frostschutzwächter (Zubehör, optional) Elektro- und Verdrahtungsschema Hinweis Alle Komponenten mit Schutzleiteranschluss sind am Schutzleiter angeschlos- sen.
-
Seite 27: Elektro- Und Verdrahtungsschema
Elektro- und Verdrahtungsschema (Fortsetzung) A Netzanschluss 230 V/50 Hz G Ansteuerung/Eingangssignal NC B Sicherung F2 (max. 16 A) („natural cooling“) 230 V~ C Sicherung F1 (6,3 A, 250 V) H Ansteuerung/Eingangssignal AC D Meldung Taupunkt („active cooling“) 230 V~ E Feuchte-Anbauschalter 10 mA/ K Zusätzlicher Frostschutzwächter 24 V- (Zubehör, optional) (Zubehör, optional, bei Anschluss... - Seite 28 Bauteil-Übersicht AC-Box A 2-Wege-Ventil V1 G Umwälzpumpe M1 B Plattenwärmetauscher 1 H Plattenwärmetauscher 2 C 2-Wege-Ventil V2 K 2-Wege-Ventil V6 D 2-Wege-Ventil V5 L Umwälzpumpe M2 E 2-Wege-Ventil V7 M 3-Wege-Ventil V4 F 2-Wege-Ventil V3...
-
Seite 29: Technische Daten
230 V/50 Hz Leistung (je Pumpe) max. 150 W Geschwindigkeitsstufen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt AC-Box mit den folgenden Normen übereinstimmt: EN 13 779 EN 55 014-2... - Seite 30 Dieses Produkt wird mit _ gemäß den Bestimmungen folgender Richtlinien gekennzeichnet: 73/ 23/EWG 98/ 37/EG 89/336/EWG 2002/95/EG 97/ 23/EG 2002/96/EG Angaben gemäß Druckgeräterichtlinie (97/ 23/EG): Kategorie I, Modul A Allendorf, den 06. Dezember 2007 Viessmann Werke GmbH&Co KG ppa. Manfred Sommer...
- Seite 32 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
