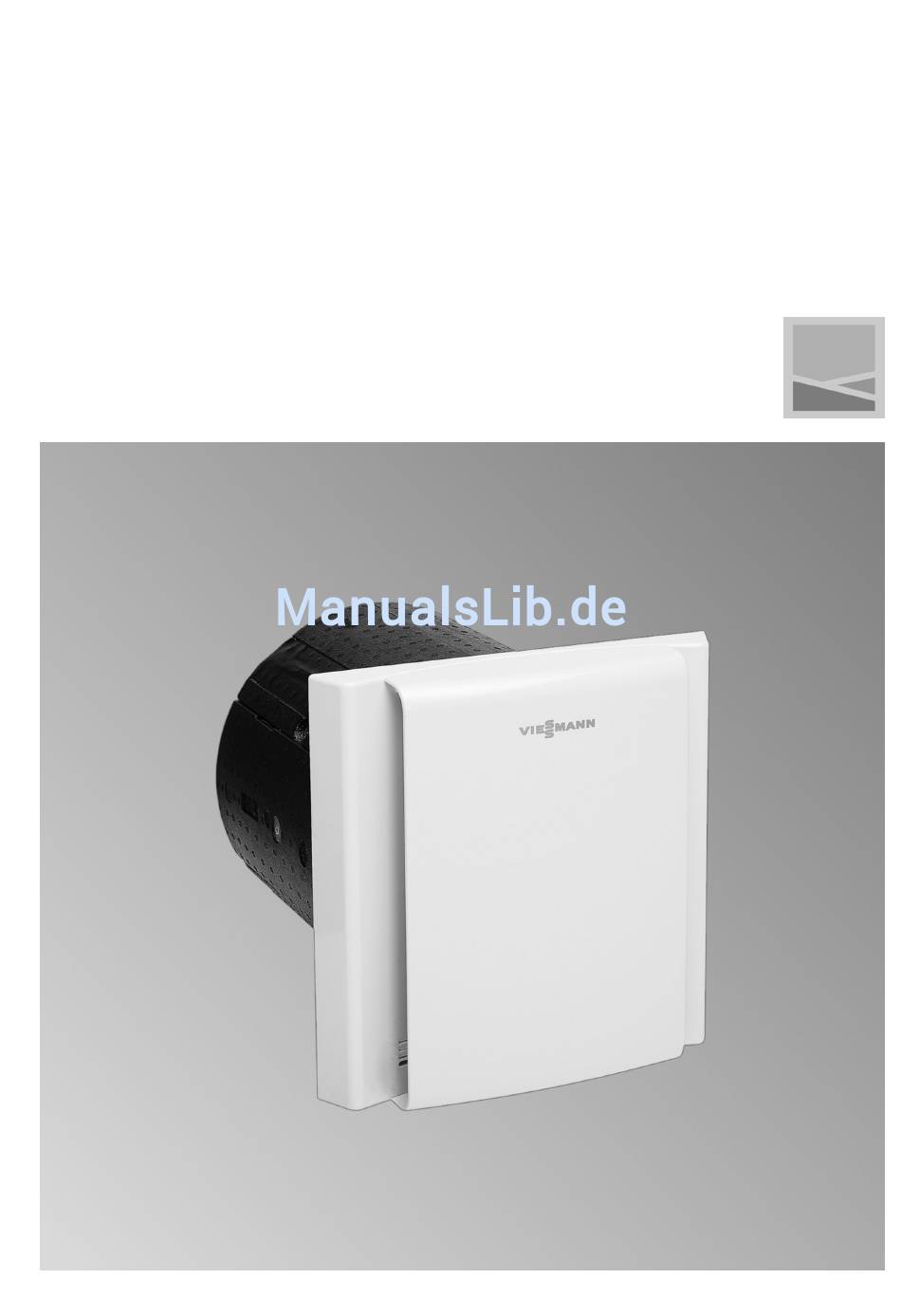

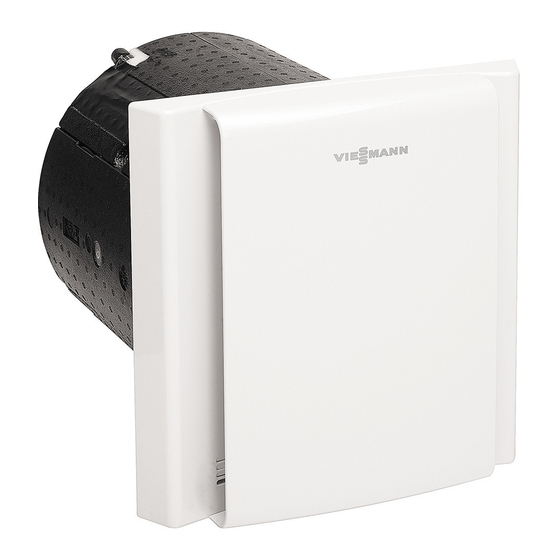

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitovent 200-D Typ HR B55 Typ HRM B55 Typ HRV B55 Dezentrales Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 55 m VITOVENT 200-D Nach Montage entsorgen! 5699 346 2/2016...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Dieses Zeichen warnt vor Personenschäden. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. Hinweis Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Anforderungen an die Montage ............. Raumluftabhängige Feuerstätte und Vitovent ........Dunstabzugshaube, Abluft-Wäschetrockner und Vitovent ....Abmessungen ..................Wanddurchbrüche und Mindestabstände ........... ■ Länge der Wandhülse bestimmen ............12 ■... -
Seite 4: Entsorgung Der Verpackung
Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Produktinformation
Fehlgebrauch liegt auch vor, wenn Kompo- nenten des Lüftungssystems in ihrer bestimmungsge- mäßen Funktion verändert werden. Produktinformation Vitovent 200-D ist ein dezentrales Lüftungsgerät zur Feuchte und geruchsbelastete Abluft wird über die Montage in Außenwänden. Mit einem Lüftungsgerät Innenwandblende des Lüftungsgeräts aus dem Raum kann 1 Raum kontrolliert belüftet und entlüftet werden. - Seite 6 Produktinformation (Fortsetzung) Typ HRV B55 Typ HRV B55 verfügt über den gesamten Funktions- umfang des Typs HRM B55. Darüber hinaus ist Typ HRV B55 mit einem integrierten Vorheizregister ausgestattet, das bei kalten Außenluft- temperaturen das Vereisen des Wärmetauschers ver- zögert. Funk-Bedienschalter 1 Lüftungsgerät vom Typ HRM oder HRV B55 kann über bis zu 5 Funk-Bedienschalter (Zubehör) bedient...
-
Seite 7: Anforderungen An Die Montage
Anforderungen an die Montage ■ Die Lüftungsgeräte dürfen nur in einer Außenwand ■ Um Zugluft für Personen zu vermeiden und die montiert werden. Geräuschbelastung zu reduzieren, Lüftungsgeräte Geeignete Räume für die Montage: nicht in der Nähe von Sitzgruppen oder Betten mon- ■... -
Seite 8: Abmessungen
Abmessungen Abb. 2 Abluft Außenluft Innenwandblende Außenwandblende Zuluft Lieferumfang Wandhülse rund oder quadratisch, Zubehör Verlängerungsringe für Lüftungsgerät, erforderlich bei Wandstärken > 320 mm Beheizter Kondenswasserablauf Breite 70 mm, Lieferumfang Wandhülse rund oder Fortluft quadratisch, Zubehör... -
Seite 9: Wanddurchbrüche Und Mindestabstände
Abmessungen (Fortsetzung) Wanddurchbrüche und Mindestabstände Mit Wandhülse quadratisch 0 - 4 Abb. 3 Putzstärken beachten. Abstand zu Möbeln, Wänden, Raumecken usw. Netzanschlussleitung NYM 3 x 1,5 (bauseits), Länge ab Leitungseinführung min. 40 cm Position der Leitungseinführung für Netzan- schlussleitung... - Seite 10 Abmessungen (Fortsetzung) Hinweise zur Außenwandstärke ■ Ohne Nebenraumanschluss: 320 bis 480 mm min. 120 mm bei Verwendung von 2 „Ausgleichsrah- men für geringe Wandstärken“ (Zubehör) max. 640 mm mit Verlängerung „Wandhülse quadra- tisch“ (Zubehör) ■ Mit Nebenraumanschluss: 420 bis 480 mm max.
- Seite 11 Abmessungen (Fortsetzung) Mit Wandhülse rund ° Abb. 4 Putzstärken beachten. Abstand zu Möbeln, Wänden, Raumecken usw. Netzanschlussleitung NYM 3 x 1,5 (bauseits), Länge ab Leitungseinführung min. 40 cm Position der Leitungseinführung für Netzan- schlussleitung Hinweis zur Außenwandstärke 320 bis 530 mm min.
-
Seite 12: Länge Der Wandhülse Bestimmen
Abmessungen (Fortsetzung) Länge der Wandhülse bestimmen Hinweis Falls das Lüftungsgerät in einer Rohbauwand montiert wird, die Stärken von Innenputz, Außenputz und Wär- medämmung berücksichtigen. Abb. 5 Länge der Wandhülse (Außenwandstärke ein- Innenputz schließlich Innenputz, Wärmedämmung und Außenwand Außenputz) Außenputz einschließlich Wärmedämmung Wandhülse Kante zum Einhängen der Außenwandblende Hinweis... -
Seite 13: Schutz Des Wohnungslüftungs-Systems
Schutz des Wohnungslüftungs-Systems Achtung ■ Zuluft- und Abluftöffnungen nach Montage verschlie- In das Lüftungsgerät eindringender Staub kann ßen, z. B. mit selbstklebender Folie. zu Funktionsstörungen führen. Lüftungsgerät erst einschalten, nachdem alle übrigen ■ Während der Bauarbeiten im Gebäude das Ein- Bauarbeiten im Raum abgeschlossen sind. - Seite 14 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 7 Hinweis Da ein Ablängen bei geringen Überständen schwierig ist, empfehlen wir die Verwendung von Distanzschei- ben (quadratisch) aus dem Zubehörprogramm.
- Seite 15 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 8 Innenputz Wand Außenputz einschließlich Wärmedämmung Achtung Falls die Länge der Wandhülse nicht exakt bestimmt wird, kann die Außenwandblende ggf. nicht korrekt montiert werden. Dadurch läuft im Betrieb des Lüftungsgeräts ggf. Kondenswasser an der Außenwand herunter. Länge der Wandhülse gemäß...
- Seite 16 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 9 Achtung 6. Keinen quellenden Montageschaum verwenden. Bei verformter Wandhülse kann das Lüf- tungsgerät ggf. nicht mehr eingeschoben werden. Verformungen durch folgende Maßnahme vermeiden: Verlängerungen für das Lüftungsgerät und die Putzdeckel vor dem Einschäumen in die Wandhülse einschieben und gleichmäßig verteilen.
-
Seite 17: Wandhülse Rund Einbauen
Montage ohne Nebenraumanschluss (Fortsetzung) Wandhülse rund einbauen Abb. 10 Innenputz Wand Außenputz und Wärmedämmung Durchführungstülle für Netzanschlussleitung (bei- liegend) 1. Hinweis Schrauben und Dübel sind nicht im Lieferumfang enthalten. - Seite 18 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 11 3. Wandhülse gemäß Abb. 5 auf Seite 12 ausziehen und positionieren. Achtung Falls die Länge der Wandhülse nicht exakt bestimmt wird, kann die Außenwandblende ggf. nicht korrekt montiert werden. Dadurch läuft im Betrieb des Lüftungsgeräts ggf. Kon- denswasser an der Außenwand herunter.
- Seite 19 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 12 Achtung 7. Keinen quellenden Montageschaum verwenden. Bei verformter Wandhülse kann das Lüf- tungsgerät ggf. nicht mehr eingeschoben werden. Verformungen durch folgende Maßnahme vermeiden: Verlängerungen für das Lüftungsgerät und die Putzdeckel vor dem Einschäumen in die Wandhülse einschieben und gleichmäßig verteilen.
-
Seite 20: Lüftungsgerät Montieren Und Netzanschluss
Montage ohne Nebenraumanschluss (Fortsetzung) Lüftungsgerät montieren und Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Gefahr ■ In der Netzanschlussleitung ist eine Trennvorrich- Fehlende Erdung von Komponenten der Anlage tung vorzusehen, die alle aktiven Leiter allpolig vom kann bei einem elektrischen Defekt zu gefährli- Netz trennt und der Überspannungskategorie III chen Verletzungen durch elektrischen Strom (3 mm) für volle Trennung entspricht. -
Seite 21: Lüftungsgerät An Wandhülse Anpassen
Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 13 1. Länge der Wandhülse messen und notieren 7. Lüftungsgerät bis zum Anschlag in die Wand- (Maß a). hülse einschieben. 2. Lüftungsgerät nicht vollständig in die Wandhülse einschieben. Lüftungsgerät an Wandhülse anpassen Nur erforderlich, falls die Wandhülse länger als Siehe Seite 12. - Seite 22 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 14 Anschlussleitung der Bedieneinheit 1. Hinweis 2. Hinweis Leitung nur anschließen, wenn das Gerät span- Da das Kürzen auf sehr dünne Scheiben schwierig nungsfrei geschaltet ist. ist, empfehlen wir die Verwendung von Distanz- scheiben (rund) aus dem Zubehörprogramm. Abb.
- Seite 23 Montage ohne Nebenraumanschluss (Fortsetzung) Abb. 16 Achtung Falls die Länge der Lufttrennwand nicht korrekt an Länge der Wandhülse (Maß a) angepasst ist, gelangt im Betrieb des Lüftungsgeräts ggf. Abluft auf die Zuluftseite (Falschluft). Lufttrennwand genau auf Maß schneiden: Maß a siehe Seite 12.
-
Seite 24: Innenwandblende Montieren
Montage ohne Nebenraumanschluss (Fortsetzung) Innenwandblende montieren Abb. 17 Montage mit Nebenraumanschluss Achtung Falls die Länge der Wandhülse nicht exakt bestimmt wird, kann die Außenwandblende ggf. nicht korrekt montiert werden. Dadurch läuft im Betrieb des Lüftungsgeräts ggf. Kondenswasser an der Außenwand herunter. Länge der Wandhülse gemäß... -
Seite 25: Wandhülse Mit Nebenraumanschluss Einbauen
Montage mit Nebenraumanschluss (Fortsetzung) Wandhülse mit Nebenraumanschluss einbauen Falls erforderlich, Verlängerung (Zubehör) aufstecken Abb. 18 < 4 . 4 8 0 . . . 4 8 0 . . b = a - 420 ¨ Abb. 19... - Seite 26 Montage mit Nebenraumanschluss (Fortsetzung) Achtung Falls die Länge der Lufttrennwand nicht kor- rekt an die Länge der Wandhülse (Maß a) angepasst ist, gelangt im Betrieb des Lüf- tungsgeräts ggf. Abluft auf die Zuluftseite (Falschluft). Lufttrennwand genau auf Maß schneiden: Maß a siehe Seite 12. Ø...
- Seite 27 Montage mit Nebenraumanschluss (Fortsetzung) Abb. 21 Abluft Zuluft...
- Seite 28 Montage mit Nebenraumanschluss (Fortsetzung) >400 Abb. 22...
- Seite 29 Montage mit Nebenraumanschluss (Fortsetzung) Abb. 23 Achtung 9. Keinen quellenden Montageschaum verwenden. Bei verformter Wandhülse kann das Lüf- tungsgerät ggf. nicht mehr eingeschoben werden. Verformungen durch folgende Maßnahme vermeiden: Verlängerungen für das Lüftungsgerät und die Putzdeckel vor dem Einschäumen in die Wandhülse einschieben und gleichmäßig verteilen.
- Seite 30 Montage mit Nebenraumanschluss (Fortsetzung) ¨ Abb. 24 12. Die Rohre entlang der inneren Kontur der Wand- hülse ablängen, nachdem die Füllmasse ausge- härtet ist.
- Seite 31 Montage mit Nebenraumanschluss (Fortsetzung) ¨ ¨ Abb. 25 Blindabdeckung 10 mm Abluftfilter Zuluftfilter Blindabdeckung 20 mm Hinweis Im Lieferumfang der Wandhülse befinden sich weitere Teile, die später bei der Montage des Lüftungsgeräts erforderlich sind. Wir empfehlen, diese Teile in der montierten Wand- hülse aufzubewahren.
-
Seite 32: Lüftungsgerät Montieren Und Netzanschluss
Montage mit Nebenraumanschluss (Fortsetzung) Lüftungsgerät montieren und Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Gefahr ■ In der Netzanschlussleitung ist eine Trennvorrich- Fehlende Erdung von Komponenten der Anlage tung vorzusehen, die alle aktiven Leiter allpolig vom kann bei einem elektrischen Defekt zu gefährli- Netz trennt und der Überspannungskategorie III chen Verletzungen durch elektrischen Strom (3 mm) für volle Trennung entspricht. - Seite 33 Montage mit Nebenraumanschluss (Fortsetzung) Abb. 26 1. Länge der Wandhülse messen und notieren 7. Lüftungsgerät bis zum Anschlag in die Wand- (Maß a). hülse einschieben. 2. Lüftungsgerät nicht vollständig in die Wandhülse einschieben.
-
Seite 34: Nebenraumanschluss Montieren
Montage mit Nebenraumanschluss (Fortsetzung) Nebenraumanschluss montieren Abb. 27 Anschlussleitung der Bedieneinheit Hinweis Leitung nur anschließen, wenn das Gerät spannungs- frei geschaltet ist. Hinweis Anschlussleitung der Bedieneinheit nicht im Bereich der Öffnungen verlegen. -
Seite 35: Innenwandblende Montieren
Montage mit Nebenraumanschluss (Fortsetzung) Innenwandblende montieren Abb. 28... -
Seite 36: Ausgleichsrahmen Für Geringe Wandstärken (Zubehör) Montieren
Montage mit Nebenraumanschluss (Fortsetzung) Abb. 29 Blindabdeckung 10 mm Abluftfilter Zuluftfilter Blindabdeckung 20 mm Ausgleichsrahmen für geringe Wandstärken (Zubehör) montieren Hinweis Es können bis zu 2 Ausgleichsrahmen mit je 100 mm Tiefe montiert werden. - Seite 37 Ausgleichsrahmen für geringe Wandstärken… (Fortsetzung) 180° Abb. 30 Nach der Behandlung mit Haftgrund kann der Wand- rahmen mit Wandfarbe, Tapete oder Gips beschichtet werden.
-
Seite 38: Abtropfblech Montieren
Abtropfblech montieren Abb. 31... -
Seite 39: Außenwandblende Montieren
Außenwandblende montieren Abb. 32 Kondenswasserablaufrohr Abtropfkante Achtung Falls das Kondenswasserablaufrohr nicht bis zur Abtropfkante der Außenwandblende reicht, läuft ggf. Kondenswasser an der Außenwand des Gebäudes herunter. Prüfen, ob Kondenswasserablaufrohr bis zur Abtropfkante reicht. Falls das Kondenswas- serablaufrohr zu kurz ist, ist das Lüftungsge- rät möglicherweise nicht bis zum Anschlag in die Wandhülse eingeschoben. -
Seite 40: Luftqualitätssensor (Zubehör) Montieren
Luftqualitätssensor (Zubehör) montieren Nur für Typ HRM und HRV B55 Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Anschlussräume nicht berühren. ■... -
Seite 41: Funk-Bedienschalter (Zubehör) Montieren
Wand angeschraubt oder schalter bedient werden. angeklebt werden. Für jeden Funk-Bedienschalter einen anderen Kanal einstellen. Serviceanleitung „Vitovent 200-D“ ■ 1 Funk-Bedienschalter kann an max. 10 Lüftungsge- räten angemeldet werden. Für 1 Funk-Bedienschalter an jedem Lüftungs- gerät den gleichen Kanal einstellen. -
Seite 42: Funk-Bedienschalter An Wand Anschrauben
Funk-Bedienschalter (Zubehör) montieren (Fortsetzung) Funk-Bedienschalter an Wand anschrauben Abb. 35... -
Seite 43: Funk-Bedienschalter An Wand Ankleben
10 s Abb. 36 2. Min. 10 s andrücken. 4. Min. 10 s andrücken. Funk-Bedienschalter anmelden Bevor das Lüftungsgerät über Funk-Bedienschalter Serviceanleitung „Vitovent 200-D“ bedient werden kann, müssen alle Funk-Bedienschal- ter am Lüftungsgerät angemeldet werden. Inbetriebnahme und Einregulierung Serviceanleitung „Vitovent 200-D“... -
Seite 44: Technische Daten
Technische Daten HR B55 HRM B55 HRV B55 Luftvolumenströme Grundlüftung (Lüftungsstufe 1) Reduzierte Lüftung (Lüftungsstufe 2) Normale Lüftung (Lüftungsstufe 3) Intensivlüftung (Lüftungsstufe 4) Automatikbetrieb (Lüftungsstufe varia- > 10 bis 45 > 10 bis 35 bel) Zuluftbetrieb (Lüftungsstufe 2) Abluftbetrieb (Lüftungsstufe 2) Außenlufttemperatur Min. -
Seite 45: Stichwortverzeichnis
Stichwortverzeichnis Lufttrennwand............23, 26 Abluft................ 5, 8 Lüftungsgerät montieren........20, 32 Abluftfilter..............44 Lüftungsstufen..............5 Abluft-Wäschetrockner..........7 Luftvolumenstrom...........5, 44 Abmessungen.............. 8 Abtauen................5 Abtropfblech............... 38 Mindestabstände............9 Adernzuordnung...........20, 32 Mischgaskonzentration..........5 Anforderungen Montage..........7 Montage............... 7 Ausgleichsrahmen für geringe Wandstärken..10, 11 Montageort..............7 Außenluft..............5, 8 Montageschaum..........16, 19, 29 Außenluftfilter............. - Seite 46 Stichwortverzeichnis (Fortsetzung) Vitovent montieren..........20, 32 Wandstärke............21, 33 Volumenstrom Wärmebereitstellungsgrad......... 44 – Abluftbetrieb............44 Wärmerückgewinnung..........5 – Automatikbetrieb............. 44 – Grundlüftung............44 – Intensivlüftung............44 Zuluft................ 5, 8 – Normale Lüftung............44 Zuluftbetrieb..............5 – Reduzierte Lüftung..........44 – Zuluftbetrieb............44 Wanddurchbrüche............
