13.
STEUERKARTE
•
Anschlußübersicht siehe Absatz 13.1
•
Kurze Funktionsbeschreibung siehe Absatz 13.2
•
Einstellungsempfindlichkeit der Niveauregelung siehe Absatz 13.3

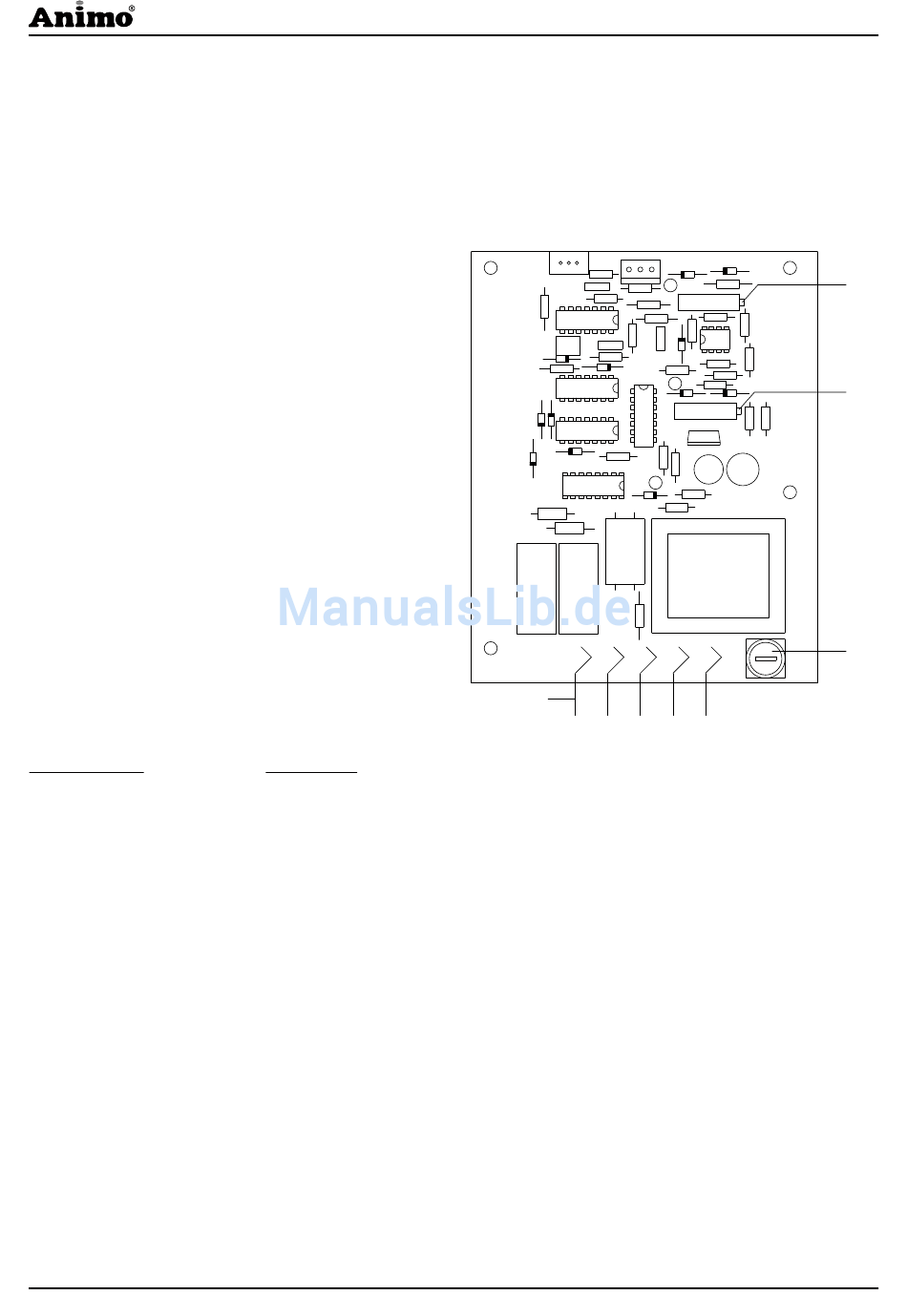

13.1 Anschlußübersicht (Abb. 4)
Flachsteckeranschluß (Abb. 4A)
1.
Null (blau)
2.
Phase Hauptschalter (gelb).
3.
Phase Druckwächter (grün).
4.
Heizungfreigabe (rot).
5.
Magnetventilanschluß (schwarz).
KON.B (3-polig weiß Abb. 4B)
1.
Minimum-Elektrode (braun).
2.
Maximum-Elektrode (weiß).
3.
Masse (grün)
KON.C (3-polig schwarz Abb. 4C)
1.
ca. +2,2V zu beiden LED's (braun).
2.
LED rot (weiß).
3.
LED grün (gelb).
Sicherung: 50mA langsam (Abb. 4D)
(Art. Nr. 02578)
13.2 LED Anzeige
LED Anzeige
- grün
- rot
- rot konstant/grün blinkt
- um das Gerät wieder in Betrieb nehmen zu können, betätigen Sie 10 sek. den Hauptschalter.
13.3 Empfindlichkeit der Wasserstandsregelung
Wird das Gerät in einem Gebiet mit sehr sauberem und weichem Wasser aufgestellt, ist es möglich,
daß die Elektroden das Wasser nicht wahrnehmen.
Auf der Steuerkarte befinden sich zwei Trimmer, durch die die Elektroden empfindlicher gemacht
werden können.
Siehe Abb. 4 E+F
- E Trimmer Maximum-Elektrode
- F Trimmer Minimum-Elektrode
Nach links = weniger empfindlich
Nach rechts = empfindlicher
Rev. 2.0 03/2008
Bedeutung
Wasserstand in Ordnung.
Wasserstand ist unterhalb der Minimum-Elektrode,
Heizung schaltet ab, Magnetventil bleibt angeschaltet.
Wenn nach ca.7 min. der Wasserstand nicht die Maximum-
Elektrode erreicht, schaltet sich die Maschine automatisch aus.
C
1 2 3
RL1 RL2
A
5
4
15
Service Anlage
B
1 2 3
3
2
1
F
E
D
Abb. 4
