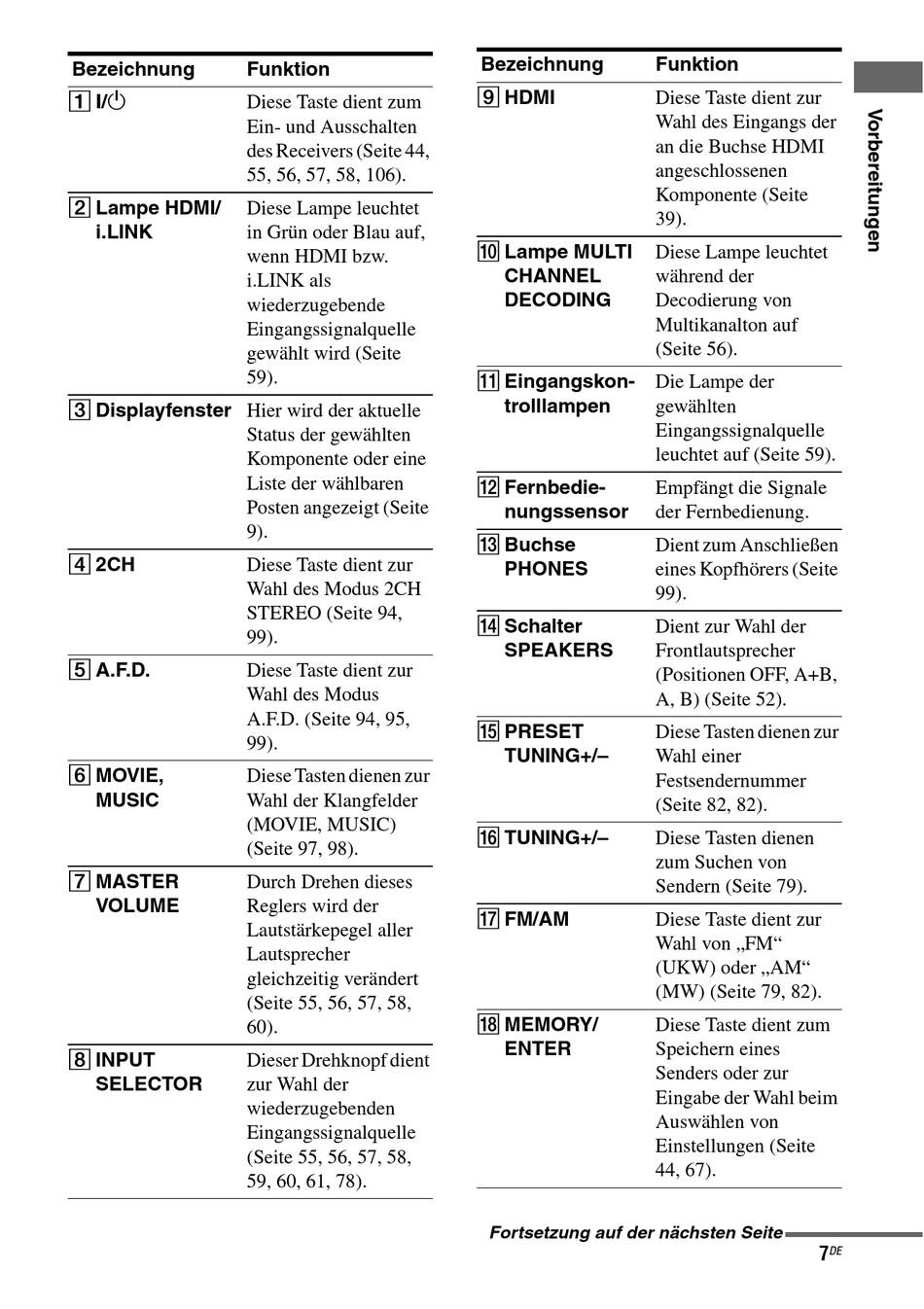

Sony STR-DA7100ES Bedienungsanleitung Seite 7

Bezeichnung
A ?/1
B Lampe HDMI/
i.LINK
C Displayfenster Hier wird der aktuelle
D 2CH
E A.F.D.
F MOVIE,
MUSIC
G MASTER
VOLUME
H INPUT
SELECTOR
Funktion
Diese Taste dient zum
Ein- und Ausschalten
des Receivers (Seite 44,
55, 56, 57, 58, 106).
Diese Lampe leuchtet
in Grün oder Blau auf,
wenn HDMI bzw.
i.LINK als
wiederzugebende
Eingangssignalquelle
gewählt wird (Seite
59).
Status der gewählten
Komponente oder eine
Liste der wählbaren
Posten angezeigt (Seite
9).
Diese Taste dient zur
Wahl des Modus 2CH
STEREO (Seite 94,
99).
Diese Taste dient zur
Wahl des Modus
A.F.D. (Seite 94, 95,
99).
Diese Tasten dienen zur
Wahl der Klangfelder
(MOVIE, MUSIC)
(Seite 97, 98).
Durch Drehen dieses
Reglers wird der
Lautstärkepegel aller
Lautsprecher
gleichzeitig verändert
(Seite 55, 56, 57, 58,
60).
Dieser Drehknopf dient
zur Wahl der
wiederzugebenden
Eingangssignalquelle
(Seite 55, 56, 57, 58,
59, 60, 61, 78).
Bezeichnung
I HDMI
J Lampe MULTI
CHANNEL
DECODING
K Eingangskon-
trolllampen
L Fernbedie-
nungssensor
M Buchse
PHONES
N Schalter
SPEAKERS
O PRESET
TUNING+/–
P TUNING+/–
Q FM/AM
R MEMORY/
ENTER
Fortsetzung auf der nächsten Seite
Funktion
Diese Taste dient zur
Wahl des Eingangs der
an die Buchse HDMI
angeschlossenen
Komponente (Seite
39).
Diese Lampe leuchtet
während der
Decodierung von
Multikanalton auf
(Seite 56).
Die Lampe der
gewählten
Eingangssignalquelle
leuchtet auf (Seite 59).
Empfängt die Signale
der Fernbedienung.
Dient zum Anschließen
eines Kopfhörers (Seite
99).
Dient zur Wahl der
Frontlautsprecher
(Positionen OFF, A+B,
A, B) (Seite 52).
Diese Tasten dienen zur
Wahl einer
Festsendernummer
(Seite 82, 82).
Diese Tasten dienen
zum Suchen von
Sendern (Seite 79).
Diese Taste dient zur
Wahl von „FM"
(UKW) oder „AM"
(MW) (Seite 79, 82).
Diese Taste dient zum
Speichern eines
Senders oder zur
Eingabe der Wahl beim
Auswählen von
Einstellungen (Seite
44, 67).
7 DE
