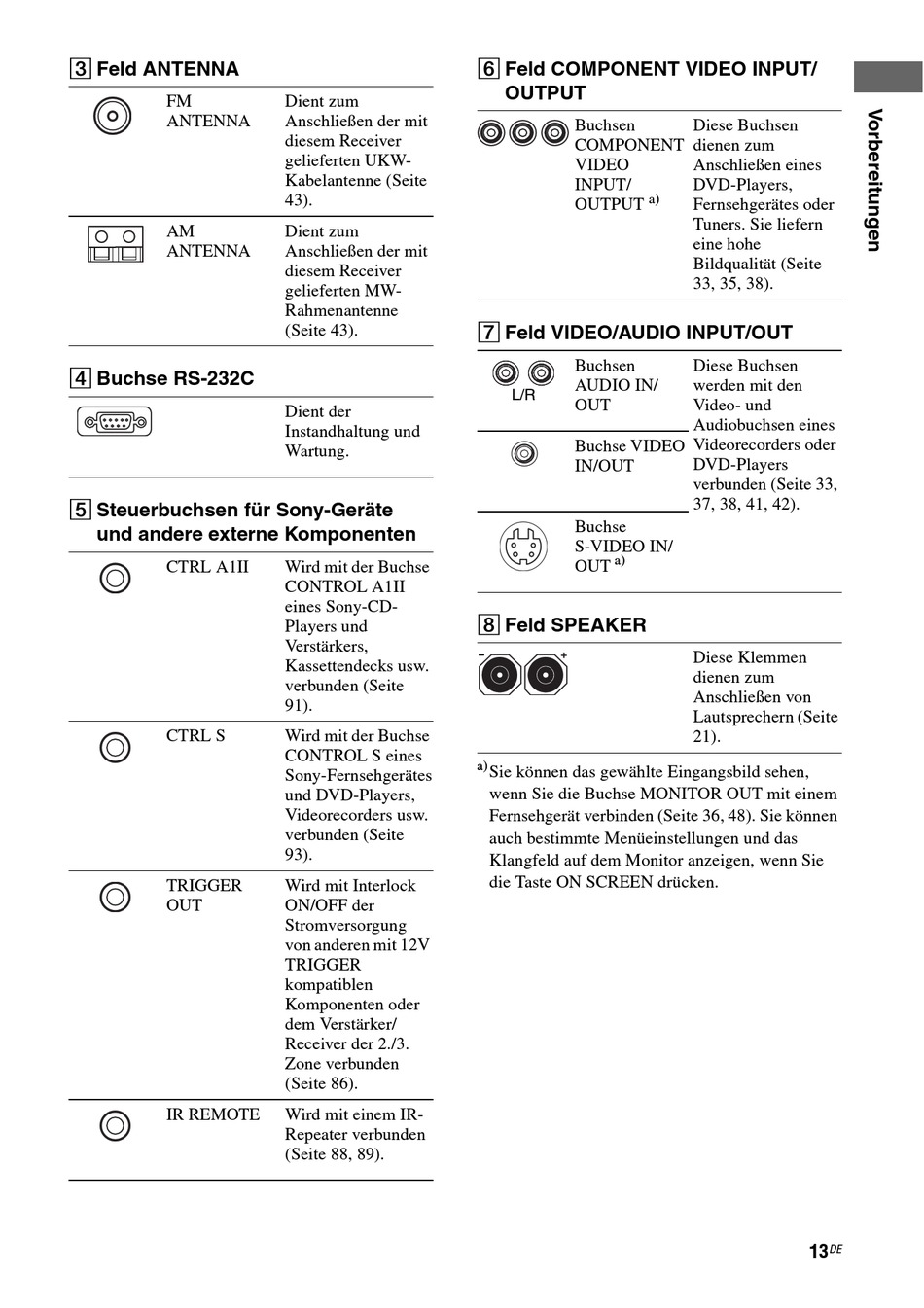

Sony STR-DA7100ES Bedienungsanleitung Seite 13

C Feld ANTENNA
FM
ANTENNA
AM
ANTENNA
D Buchse RS-232C
E Steuerbuchsen für Sony-Geräte
und andere externe Komponenten
CTRL A1II
CTRL S
TRIGGER
OUT
IR REMOTE
Dient zum
Anschließen der mit
diesem Receiver
gelieferten UKW-
Kabelantenne (Seite
43).
Dient zum
Anschließen der mit
diesem Receiver
gelieferten MW-
Rahmenantenne
(Seite 43).
Dient der
Instandhaltung und
Wartung.
Wird mit der Buchse
CONTROL A1II
eines Sony-CD-
Players und
Verstärkers,
Kassettendecks usw.
verbunden (Seite
91).
Wird mit der Buchse
CONTROL S eines
Sony-Fernsehgerätes
und DVD-Players,
Videorecorders usw.
verbunden (Seite
93).
Wird mit Interlock
ON/OFF der
Stromversorgung
von anderen mit 12V
TRIGGER
kompatiblen
Komponenten oder
dem Verstärker/
Receiver der 2./3.
Zone verbunden
(Seite 86).
Wird mit einem IR-
Repeater verbunden
(Seite 88, 89).
F Feld COMPONENT VIDEO INPUT/
OUTPUT
Buchsen
COMPONENT
VIDEO
INPUT/
a)
OUTPUT
G Feld VIDEO/AUDIO INPUT/OUT
Buchsen
AUDIO IN/
L/R
OUT
Buchse VIDEO
IN/OUT
Buchse
S-VIDEO IN/
a)
OUT
H Feld SPEAKER
a)
Sie können das gewählte Eingangsbild sehen,
wenn Sie die Buchse MONITOR OUT mit einem
Fernsehgerät verbinden (Seite 36, 48). Sie können
auch bestimmte Menüeinstellungen und das
Klangfeld auf dem Monitor anzeigen, wenn Sie
die Taste ON SCREEN drücken.
Diese Buchsen
dienen zum
Anschließen eines
DVD-Players,
Fernsehgerätes oder
Tuners. Sie liefern
eine hohe
Bildqualität (Seite
33, 35, 38).
Diese Buchsen
werden mit den
Video- und
Audiobuchsen eines
Videorecorders oder
DVD-Players
verbunden (Seite 33,
37, 38, 41, 42).
Diese Klemmen
dienen zum
Anschließen von
Lautsprechern (Seite
21).
13 DE
