Bedienelemente und Anschlüsse

Sicherheit

Anschlüsse

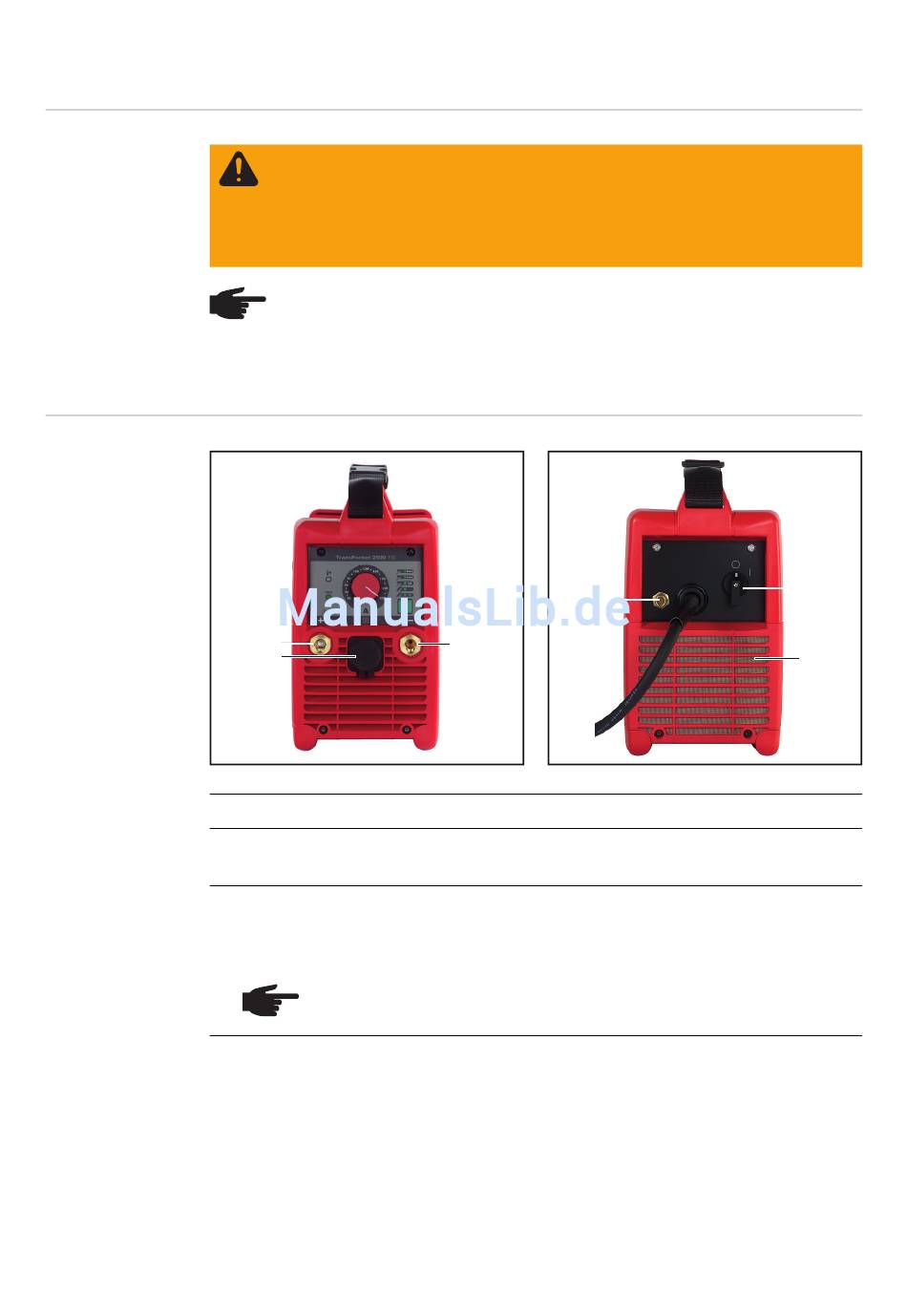

Elemente und Anschlüsse an Vorder- und Rückseite
(1)
(2)
(3)
(4)
6
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Do-
kumente vollständig gelesen und verstanden wurden:
- diese Bedienungsanleitung
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
HINWEIS! Auf Grund von Software-Aktualisierungen können Funktionen an Ih-
rem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben
sind oder umgekehrt. Zudem können sich einzelne Abbildungen geringfügig von
den Bedienelementen an Ihrem Gerät unterscheiden. Die Funktionsweise dieser
Bedienelemente ist jedoch identisch.
(4)
(6)
Netzschalter
Anschlussbuchse Schutzgas (nur bei TP 2500 / 3500 TIG)
zum Anschluss des Gasschlauches
Staubfilter
im Ansaugbereich des Lüfters
- verhindert die Verschmutzung des Gehäuseinneren bei starkem Staubanfall
HINWEIS! Der Hersteller empfiehlt, die Stromquelle ausschließlich mit
Staubfilter zu betreiben.
(+) Strombuchse mit Bajonettverschluss
zum Anschluss des
- Stabelektroden- bzw. Massekabels beim Stabelektroden-Schweißen (je nach
Elektrodentype)
- Massekabels beim WIG-Schweißen
(2)
(5)
(1)
(3)
