Bedienung des Basiscontrollers

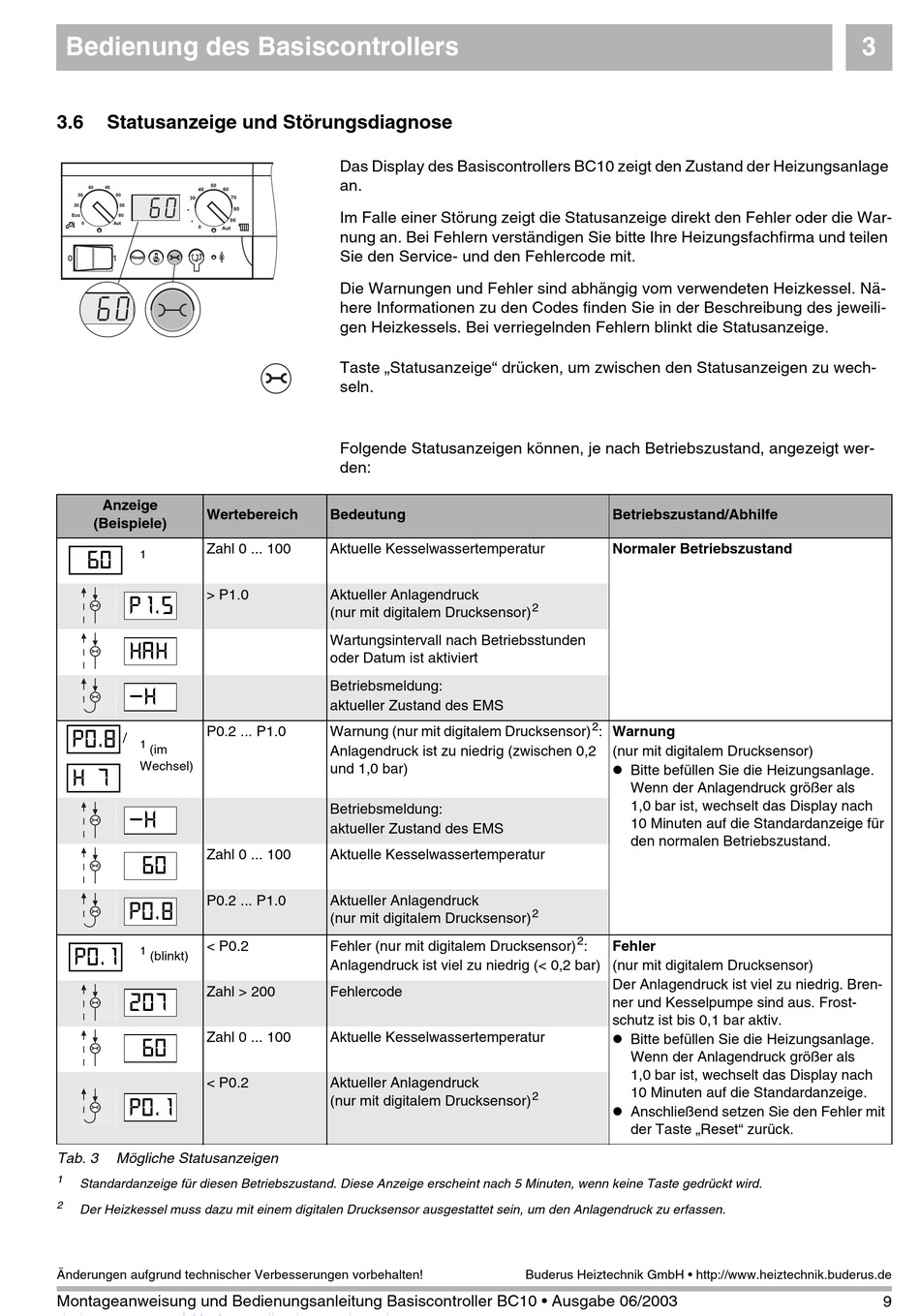

3.6 Statusanzeige und Störungsdiagnose
Anzeige
Wertebereich
(Beispiele)
Zahl 0 ... 100
60
1
> P1.0
P1.5
HAH
-H
P0.8
P0.2 ... P1.0
/
1
(im
Wechsel)
H 7
-H
Zahl 0 ... 100
60
P0.2 ... P1.0
P0.8
< P0.2
P0.1
1
(blinkt)
Zahl > 200
207
Zahl 0 ... 100
60
< P0.2
P0.1
Tab. 3 Mögliche Statusanzeigen
1
Standardanzeige für diesen Betriebszustand. Diese Anzeige erscheint nach 5 Minuten, wenn keine Taste gedrückt wird.
2
Der Heizkessel muss dazu mit einem digitalen Drucksensor ausgestattet sein, um den Anlagendruck zu erfassen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 06/2003
Das Display des Basiscontrollers BC10 zeigt den Zustand der Heizungsanlage
an.
Im Falle einer Störung zeigt die Statusanzeige direkt den Fehler oder die War-
nung an. Bei Fehlern verständigen Sie bitte Ihre Heizungsfachfirma und teilen
Sie den Service- und den Fehlercode mit.
Die Warnungen und Fehler sind abhängig vom verwendeten Heizkessel. Nä-
here Informationen zu den Codes finden Sie in der Beschreibung des jeweili-
gen Heizkessels. Bei verriegelnden Fehlern blinkt die Statusanzeige.
Taste „Statusanzeige" drücken, um zwischen den Statusanzeigen zu wech-
seln.
Folgende Statusanzeigen können, je nach Betriebszustand, angezeigt wer-
den:
Bedeutung
Aktuelle Kesselwassertemperatur
Aktueller Anlagendruck
(nur mit digitalem Drucksensor)
Wartungsintervall nach Betriebsstunden
oder Datum ist aktiviert
Betriebsmeldung:
aktueller Zustand des EMS
Warnung (nur mit digitalem Drucksensor)
Anlagendruck ist zu niedrig (zwischen 0,2
und 1,0 bar)
Betriebsmeldung:
aktueller Zustand des EMS
Aktuelle Kesselwassertemperatur
Aktueller Anlagendruck
(nur mit digitalem Drucksensor)
Fehler (nur mit digitalem Drucksensor)
Anlagendruck ist viel zu niedrig (< 0,2 bar)
Fehlercode
Aktuelle Kesselwassertemperatur
Aktueller Anlagendruck
(nur mit digitalem Drucksensor)
Betriebszustand/Abhilfe
Normaler Betriebszustand
2
2
: Warnung
(nur mit digitalem Drucksensor)
! Bitte befüllen Sie die Heizungsanlage.
Wenn der Anlagendruck größer als
1,0 bar ist, wechselt das Display nach
10 Minuten auf die Standardanzeige für
den normalen Betriebszustand.
2
2
: Fehler
(nur mit digitalem Drucksensor)
Der Anlagendruck ist viel zu niedrig. Bren-
ner und Kesselpumpe sind aus. Frost-
schutz ist bis 0,1 bar aktiv.
! Bitte befüllen Sie die Heizungsanlage.
Wenn der Anlagendruck größer als
1,0 bar ist, wechselt das Display nach
10 Minuten auf die Standardanzeige.
2
! Anschließend setzen Sie den Fehler mit
der Taste „Reset" zurück.
