6

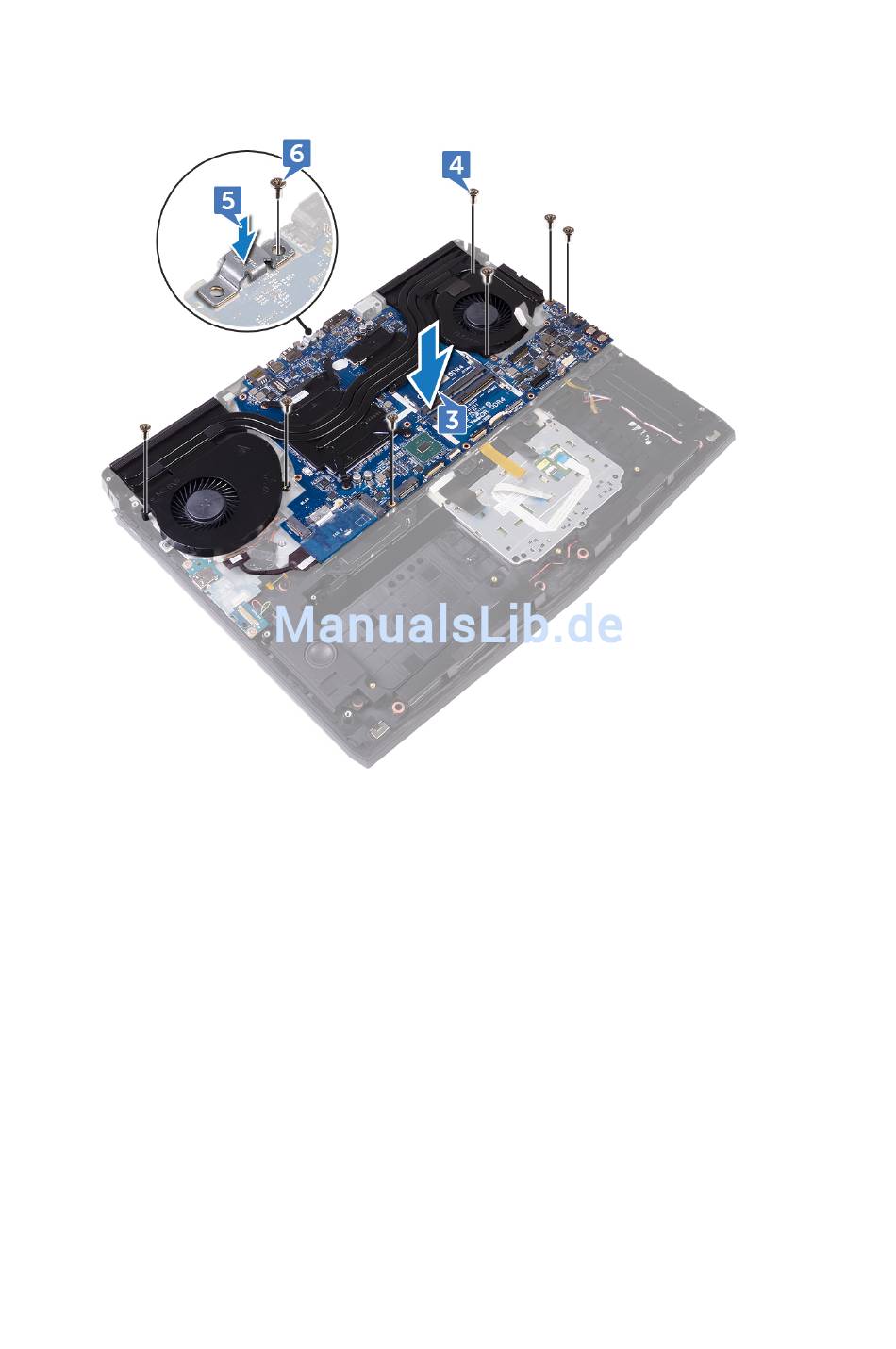

Bringen Sie die Schraube (M2.5x5), mit der die USB-Typ-C
Anschlusshalterung an der Systemplatine befestigt ist, wieder an.
7
Schieben Sie das E/A-Platinenkabel in den Anschluss auf der E/A-Platine
und schließen Sie den Riegel, um das Kabel zu sichern.
8
Befestigen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der
E/A-Platine befestigt ist.
9
Schieben Sie das Touchpad-Kabel in den Anschluss auf der Systemplatine und
schließen Sie den Riegel, um das Kabel zu befestigen.
10 Legen Sie das Kabel der Tastatur mit RGB für Einzeltasten (optional) in den
Anschluss und drücken Sie den Riegel nach unten, um das Kabel zu
befestigen.
11 Schließen Sie das Lautsprecherkabel an die Systemplatine an.
12 Verbinden Sie das Netzadapteranschlusskabel mit der Systemplatine.
13 Führen Sie das Kabel der Knopfzellenbatterie durch die Kabelführung und
bringen Sie das Klebeband an, um das Kabel zu befestigen.
79
