MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG
1.4.
10
10
1.5.

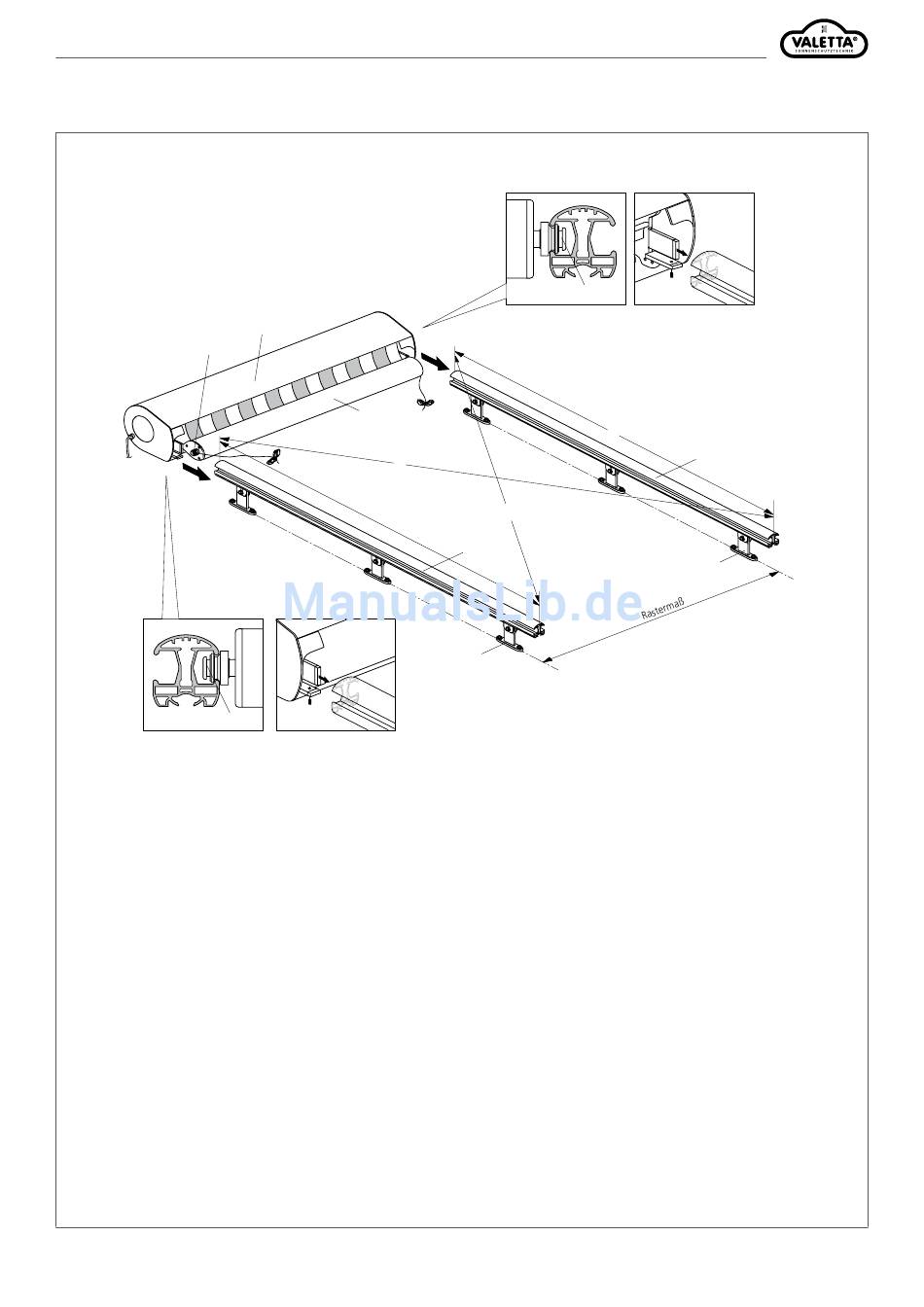

1.4. Klebebänder an der Verpackung der Antriebseinheit (4) seitlich lösen (die Folie bleibt zum Schutz und zur Sicherung über der Antriebs-
einheit (4) und Ausfallprofil (6), nur beide Enden öffnen!
ACHTUNG:
1.5. Vor dem Einschieben der Antriebseinheit müssen die Laufrollen (10) des Ausfallprofils links und rechts mit in die Führungsschienen (2)
eingebracht werden!
1.6. Komplette Antriebseinheit (4) mit den Steckansätzen links und rechts in die Führungsschienen (2) schieben und mit den Gewindestiften
sichern.
1.7. Alle Verbindungen zwischen Abstandshalter (7) und Führungsschiene (2) lösen. Anlage in die gewünschte Position schieben und leicht
sichern.
1.8. Montierte Führungsschienen (2) diagonal über kreuz und auf Rastermaß ausrichten und sichern. Maß X = Maß Y
ACHTUNG:
Die Differenz der Maße darf beim Rastermaß max. 2 mm und bei Maß X und Maß Y max. 5 mm betragen!
Nach dem Ausrichten der Anlage alle Verbindungen zwischen Abstandshalter (7) und Führungsschiene (2) fest anziehen.
ACHTUNG:
Gekoppelte Anlagen! Bei gekoppelten Anlagen Punkt 12 beachten
4
6
Y
1.6.
Rev. 0/2018_
Technische Änderungen vorbehalten.
10
1.5.
1.6.
L
X
2
7
Seite 8
06.2018
2
7
Maß X = Maß Y
