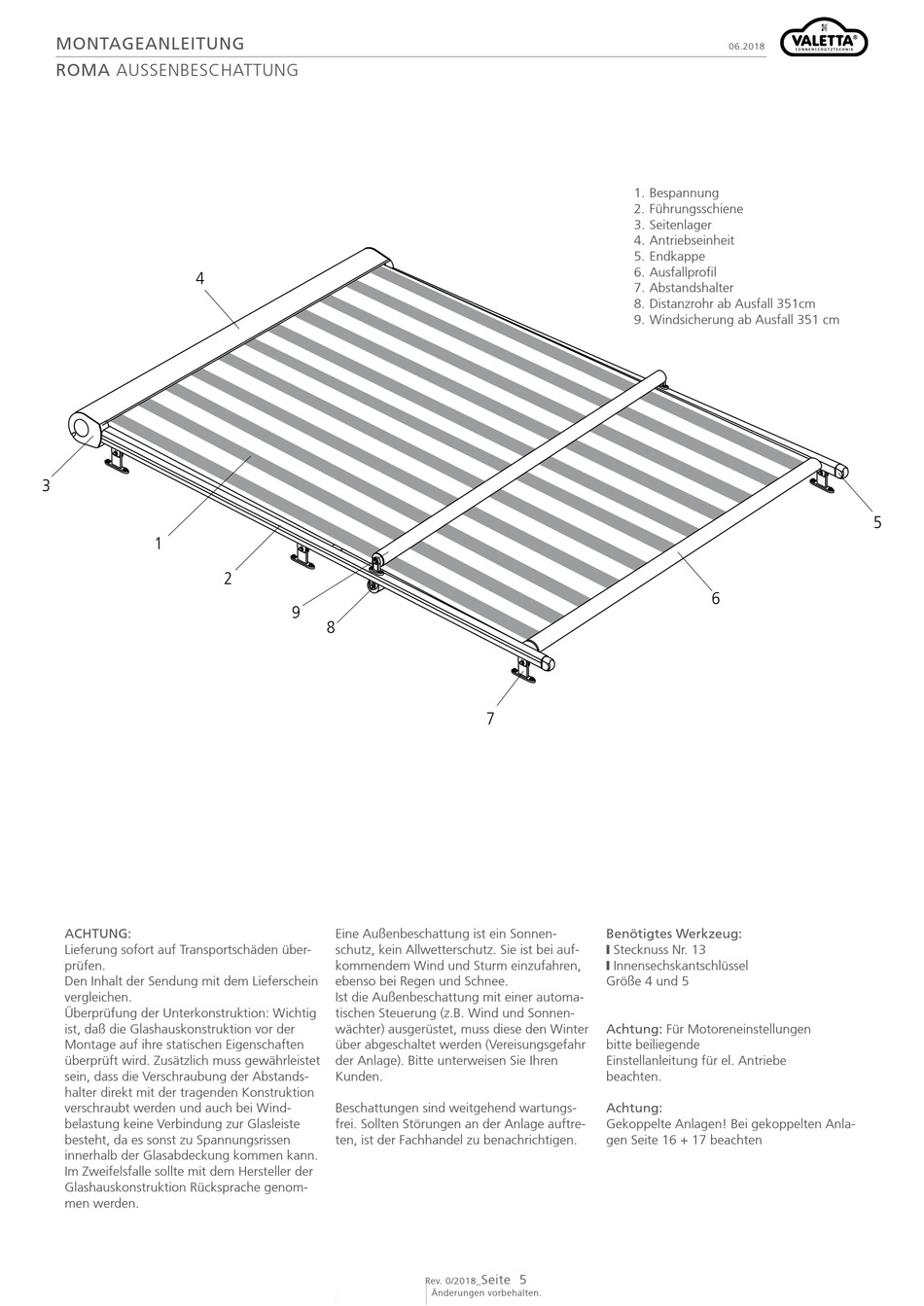

Valetta Roma Montageanleitung Seite 5

MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG
4
3
1
ACHTUNG:
Lieferung sofort auf Transportschäden über-
prüfen.
Den Inhalt der Sendung mit dem Lieferschein
vergleichen.
Überprüfung der Unterkonstruktion: Wichtig
ist, daß die Glashauskonstruktion vor der
Montage auf ihre statischen Eigenschaften
überprüft wird. Zusätzlich muss gewährleistet
sein, dass die Verschraubung der Abstands-
halter direkt mit der tragenden Konstruktion
verschraubt werden und auch bei Wind-
belastung keine Verbindung zur Glasleiste
besteht, da es sonst zu Spannungsrissen
innerhalb der Glasabdeckung kommen kann.
Im Zweifelsfalle sollte mit dem Hersteller der
Glashauskonstruktion Rücksprache genom-
men werden.
2
9
8
Eine Außenbeschattung ist ein Sonnen-
schutz, kein Allwetterschutz. Sie ist bei auf-
kommendem Wind und Sturm einzufahren,
ebenso bei Regen und Schnee.
Ist die Außenbeschattung mit einer automa-
tischen Steuerung (z.B. Wind und Sonnen-
wächter) ausgerüstet, muss diese den Winter
über abgeschaltet werden (Vereisungsgefahr
der Anlage). Bitte unterweisen Sie Ihren
Kunden.
Beschattungen sind weitgehend wartungs-
frei. Sollten Störungen an der Anlage auftre-
ten, ist der Fachhandel zu benachrichtigen.
Technische Änderungen vorbehalten.
7
Seite 5
Rev. 0/2018_
06.2018
1. Bespannung
2. Führungsschiene
3. Seitenlager
4. Antriebseinheit
5. Endkappe
6. Ausfallprofil
7. Abstandshalter
8. Distanzrohr ab Ausfall 351cm
9. Windsicherung ab Ausfall 351 cm
6
Benötigtes Werkzeug:
y Stecknuss Nr. 13
y Innensechskantschlüssel
Größe 4 und 5
Achtung: Für Motoreneinstellungen
bitte beiliegende
Einstellanleitung für el. Antriebe
beachten.
Achtung:
Gekoppelte Anlagen! Bei gekoppelten Anla-
gen Seite 16 + 17 beachten
5
