MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG
TECHNISCHE DATEN
Breite:
Rasterbreite von 90 cm bis 550 cm
y bei Einzelanlagen oder 2 Anlagen nebeneinander
y bei Anlagen gekoppelt
y bei Einzelanlage Nischenbefestigung
Ausfall:
Ausfall von 100 cm bis 600 cm (Fläche pro Feld max. 28m²)
Dachneigung:
Dachneigungswinkel von 0° bis 45°
Laufrichtung waagrecht oder schräg von oben nach unten
Bei Laufrichtung schräg von unten nach oben Montagehinweis auf Seite 16 beachten!

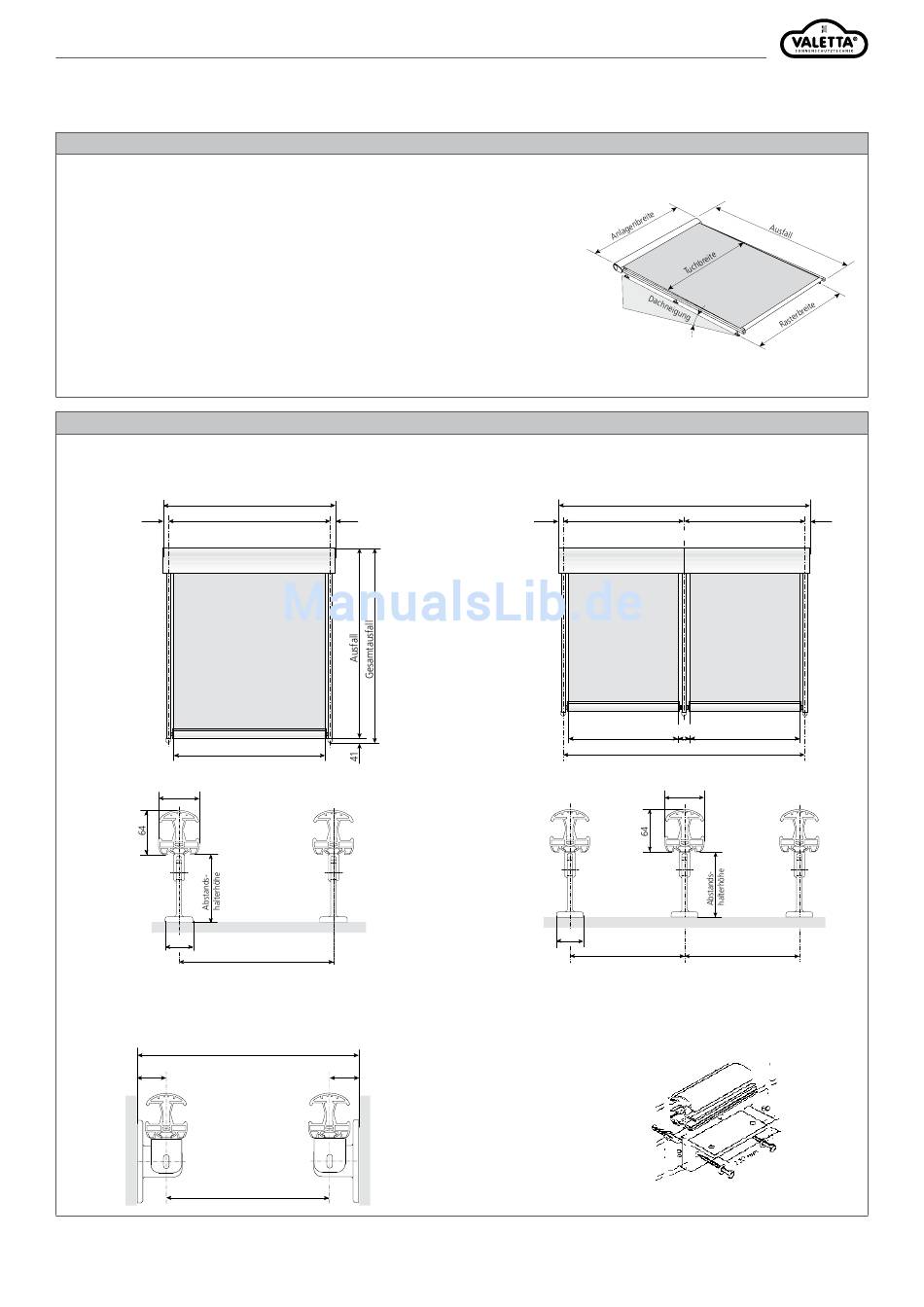

AUSLADUNG UND ACHSMASSE
Einzelanlage
Einzelanlage
Gesamtbreite (Rasterbreite +74)
37
Rasterbreite
Tuchbreite (Rasterbreite -120)
59
40
Nischenbefestigung
Nischenbefestigung
Rasterbreite = lichte Breite - 104
52
Rasterbreite
- Bestellmaß = Rasterbreite
- Bestellmaß = Gesamtrasterbreite
- Bestellmaß = Rasterbreite = lichte Breite - 104 mm
37
Rasterbreite
52
Technische Änderungen vorbehalten.
Gesamtbreite (Gesamtrasterbreite +74)
37
Rasterbreite 1
Tuchbreite
(Rasterbreite -120)
40
Rasterbreite 1
Nischenwinkel AHN-W
Seite 6
Rev. 0/2018_
06.2018
2 Anlagen gekoppelt
2 Anlagen gekoppelt
Rasterbreite 2
Tuchbreite
120
(Rasterbreite -120)
Gesamtrasterbreite
59
Rasterbreite 2
Alle Maßangaben in mm
