Valetta Roma Montageanleitung Seite 10

MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG
2.3.
2.4.
7
10
10
2.5.

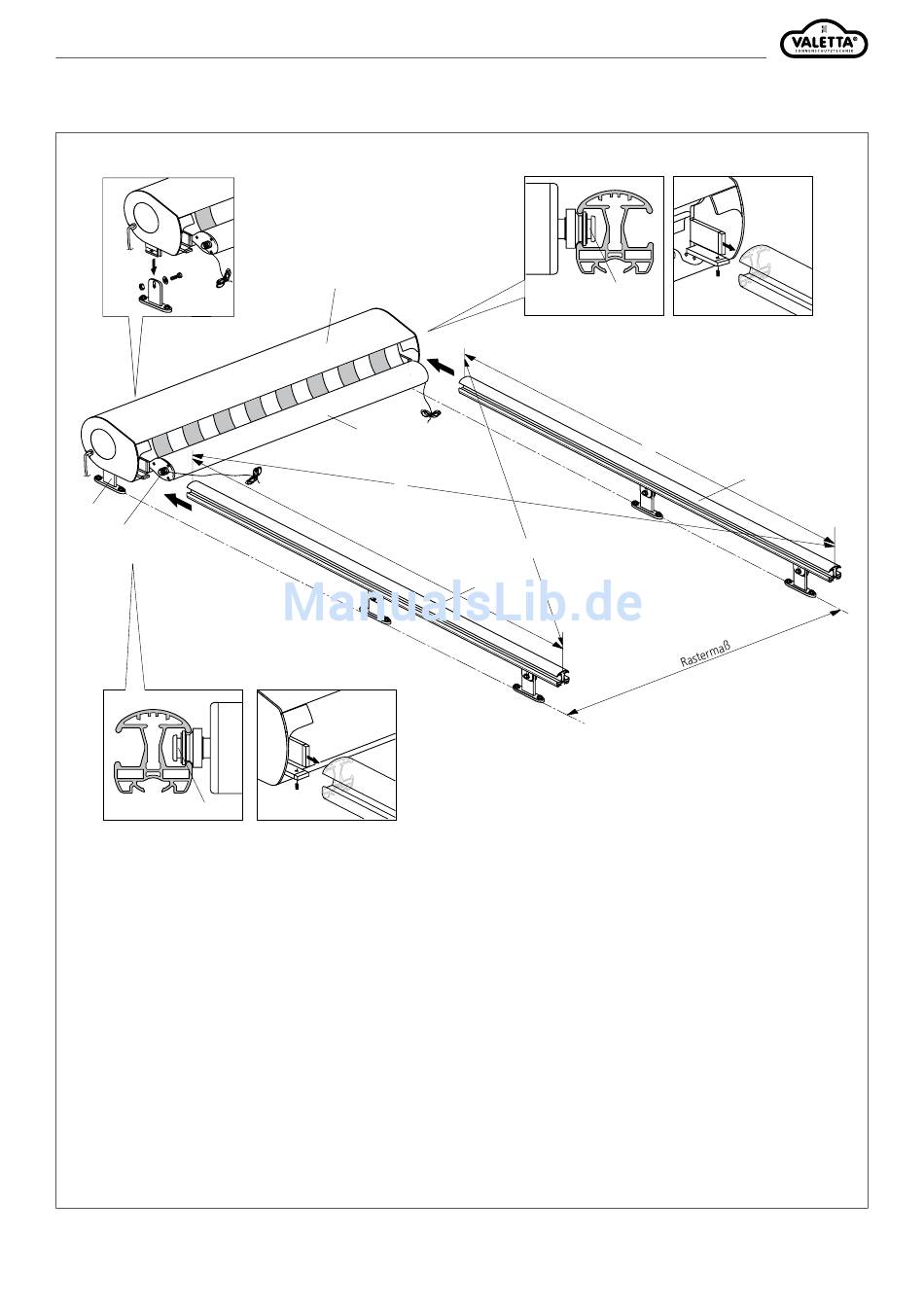

2.4. Antriebseinheit mit den Oberteilen der Abstandshalter auf die Abstandshalter aufstecken und verschrauben (Sechskantschraube M8x25,
U-Scheibe ø8,4, Sechskantmutter M8).
2.5. Führungsschienen in Nut der Laufrollen (10) des Ausfallprofils (6) links und rechts einschieben.
2.6. Führungsschienen in die Steckansätze links und rechts der Antriebseinheit (4) schieben und mit den Gewindestiften sichern. Montierte
Führungsschienen (2) diagonal über kreuz und auf Rastermaß ausrichten und sichern. Montierte Führungsschienen (2) diagonal über kreuz
und auf Rastermaß ausrichten und sichern.
Maß X = Maß Y
ACHTUNG:
Es ist unbedingt notwendig, nochmals Rastermaß und Maß X und Y zu kontrollieren. Die Funktionsfähigkeit der Anlage wird maßgebend von
der exakten Ausrichtung der Anlage bestimmt.
Die Differenz der Maße darf beim Rastermaß max. 2 mm und bei Maß X und Maß Y max. 5 mm betragen!
Nach dem Ausrichten der Anlage alleVerbindungen zwischen Abstandshalter (7) und Führungsschiene (2) fest anziehen.
ACHTUNG:
Gekoppelte Anlage! Bei gekoppelten Anlagen Punkt 12 beachten
4
6
Y
2.6.
Rev. 0/2018_
Technische Änderungen vorbehalten.
10
2.5.
L
X
2
Seite 10
06.2018
2.6.
2
Maß X = Maß Y
