MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG

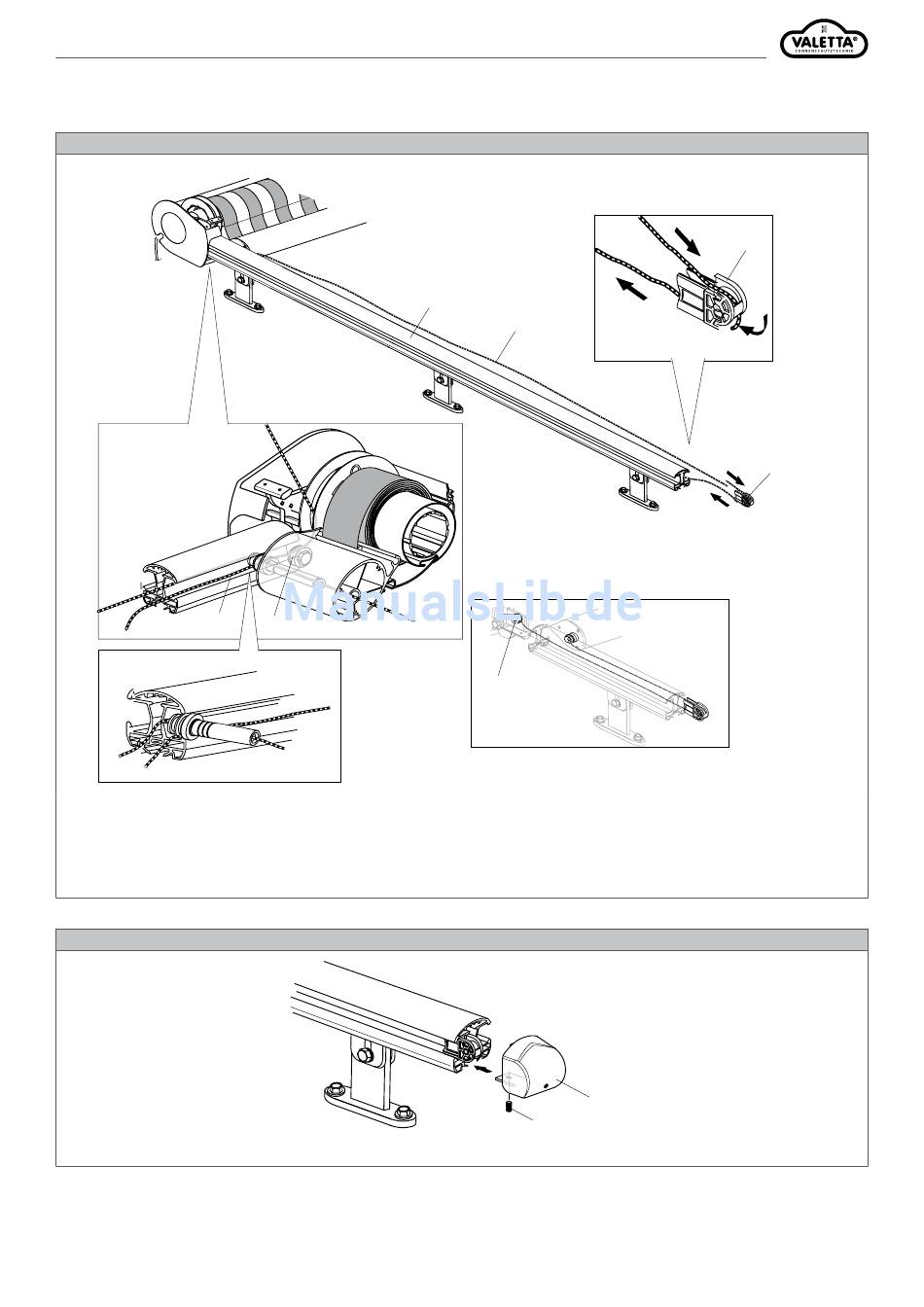

5. SEIL IN FÜHRUNGSSCHIENE EINHÄNGEN
5.1.
5.3.
13
5.1. Seil (13) entknoten und neben den Führungsschienen (2) auf die Glashauskonstruktion legen.
5.2. In Halter Umlenkrolle (14) von oben nach unten einfädeln und anschließend den Halter Umlenkrolle auf das untere Ende der Führungs-
schiene (2) aufstecken.
5.3. Seil in der inneren Nut der Führungsschiene nach oben führen und über die Umlenkrolle (15) des Seitenlagers nach oben ziehen.
6. ENDKAPPE FÜHRUNGSSCHIENE BEFESTIGEN
6.1.
6.1. Endkappen (5) auf Führungsschienen aufstecken und mit Gewindestift (16) sichern.
2
15
Rev. 0/2018_
Technische Änderungen vorbehalten.
5.2.
13
15
5.3.a
5
16
Seite 12
06.2018
14
13
