MONTAGEANLEITUNG
ROMA AUSSENBESCHATTUNG
MONTAGEARTEN
1. Montageart 1 (Standard) über die Führungsschienen
2. Montageart 2 über die Antriebseinheit
(Sondermontage, muss bei der Bestellung mit angegeben werden, hierzu sind Sonder-Abstandshalter notwendig)
1.

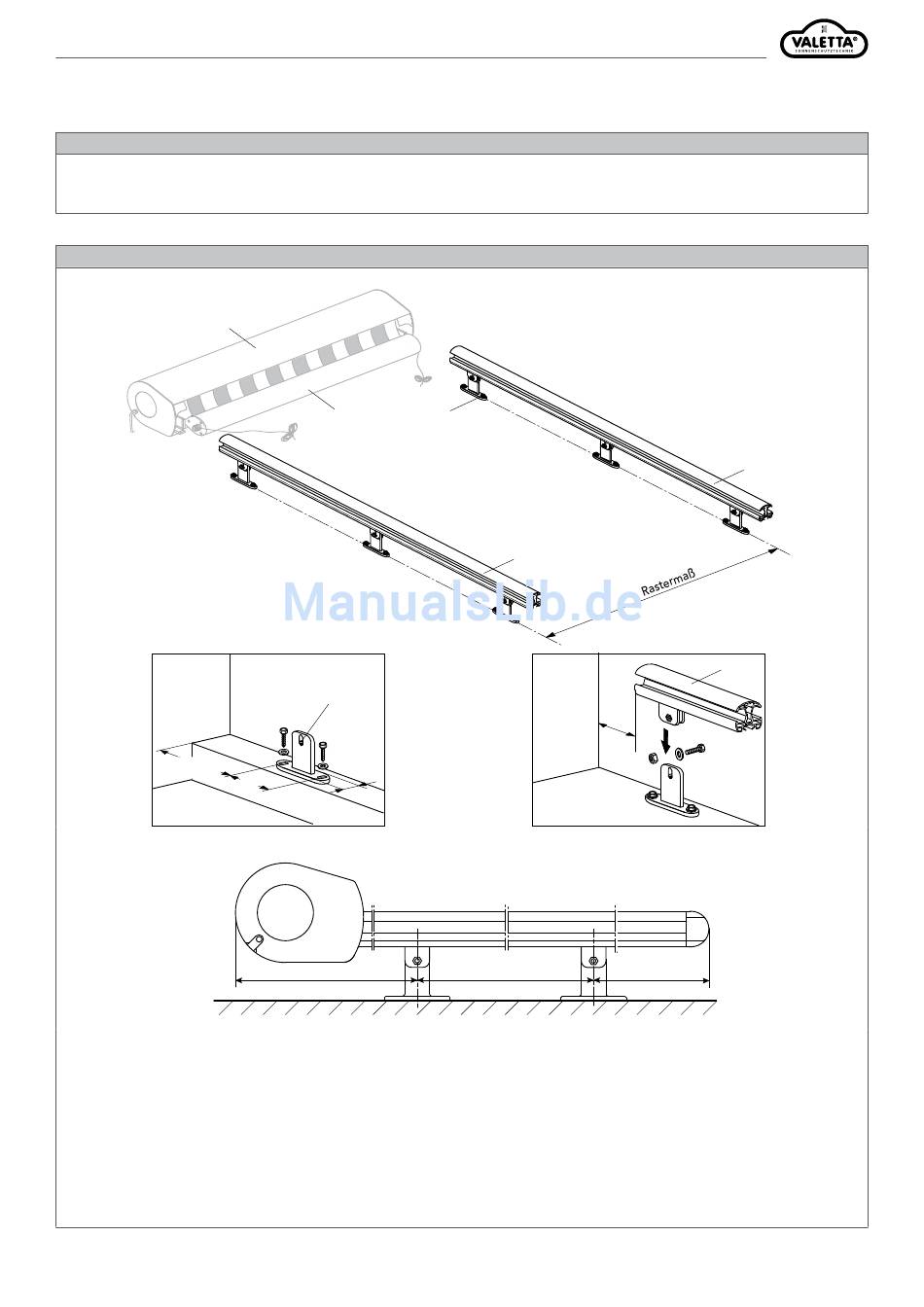

MONTAGEART 1 (STANDARD) ÜBER DIE FÜHRUNGSSCHIENEN
1.0.
4
1.1.
mind.35 cm
max. 45 cm
MONTAGEREIHENFOLGE GRUNDFELD:
1.1. Befestigungspunkte für die Abstandshalter (7) nach Rastermaß festlegen, beim Anschluss an eine Wand sind die obersten Abstandshal-
ter ca. 35 - 45 cm von der Wand anzubringen. Dies ist erforderlich, um die Antriebseinheit (4) mit Ausfallprofil (6) auf die Führungsschienen
aufschieben zu können. Ab einem Ausfall von 401 cm wird ein drittes Abstandshalterpaar mittig montiert. Die Abstandshalter (7) nochmals
auf das Rastermaß (Mitte Abstandshalter bis Mitte Abstandshalter) und die Flucht überprüfen.
1.2. Führungsschiene (2) mit den Oberteilen der Abstandshalter auf die Abstandshalter aufstecken und die Führungsschiene mit einem Ab-
stand von ca. 27 cm zur Wand schieben und verschrauben (Sechskantschraube M8 x 25, Unterlegscheibe ø8,4, Mutter M8).
ACHTUNG:
Es ist unbedingt darauf zu achten, dass alle Abstandshalter direkt mit der tragenden Glashauskonstruktion verschraubt werden.
6
7
9 cm
4 cm
mind. 32 cm
max. 50 cm
Technische Änderungen vorbehalten.
7
2
1.2.
max. 400 cm
Seite 7
Rev. 0/2018_
06.2018
2
2
ca.
27 cm
mind. 14 cm
max. 80 cm
