2. Montage des Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
1. Beachten Sie die Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage".
2. Befestigen Sie den Tragarm mit 4 Schrauben, die den nachfolgend aufgeführten Spezifikationen entsprechen, am Monitor
(Abbildung F.1).
Federring
Unterlegscheibe
VORSICHT: • Verwenden Sie für die Montage ausschließlich 4 Schrauben der Größe M4, um Beschädigungen am
Monitor und Standfuß zu vermeiden.
• Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der auf das
Gewicht des Monitors ausgelegt ist. Der LCD-Monitor sollte nur an einem zugelassenen Tragarm
montiert werden, der beispielsweise mit einem TÜV-GS-Zeichen versehen ist.
• Ziehen Sie alle Schrauben fest (empfohlenes Anzugsdrehmoment: 98–137 N/cm).
Bei lockeren Schrauben kann sich der Monitor vom Tragarm lösen.
12 mm
100 mm
100 mm

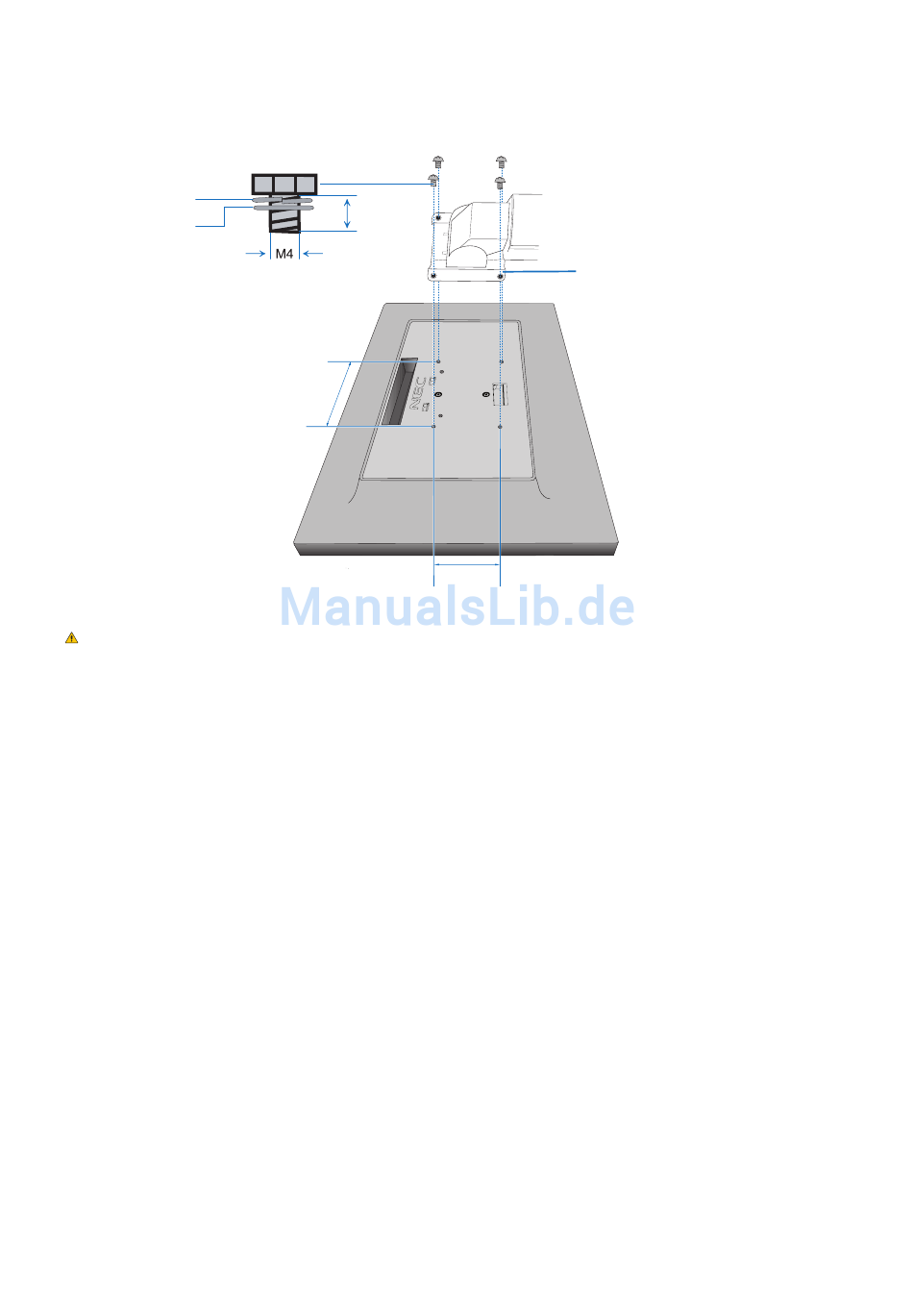

Abbildung F.1
Deutsch-10
Stärke der Halterung (Arm)
2,0 ~ 3,2 mm
10
