3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in den größtmöglichen Winkel, und heben Sie ihn in
die höchste Position.

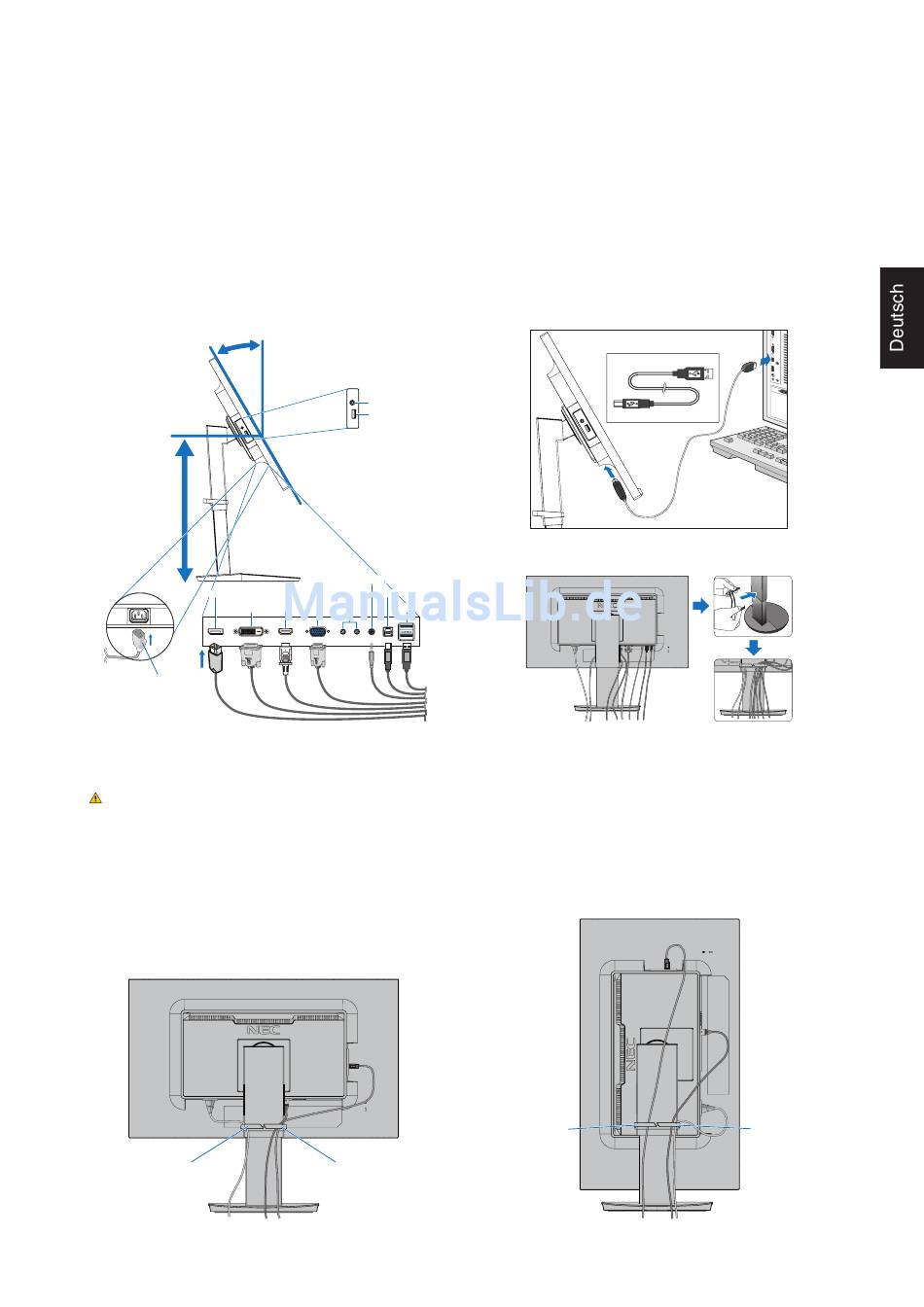

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Wenn Sie ein USB-Kabel verwenden,
stecken Sie den Stecker des Typs B in den USB-Upstream-Anschluss auf der Rückseite des Monitors und den Stecker
des Typs A in den Downstream-Anschluss am Computer ein (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts
verwenden, müssen Sie es in den Downstream-Anschluss des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Bei Verwendung eines Audiokabels mit integriertem
Widerstand verringert sich die Lautstärke.
HINWEIS: Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene
Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel
erhöhen.
Maximale Neigung
Höchste
Fußposition
DisplayPort IN
Netzkabel
Abbildung C.1
* 1 : Siehe Seite 11.
VORSICHT: Schließen Sie Kopfhörer nicht an den Monitor an, während Sie diese tragen.
Je nach Lautstärkepegel kann dies zu Gehörschäden oder -verlust führen.
5. Setzen Sie den Kabelhalter auf den Standfuß (Abbildung C.2).
Führen Sie die Kabel sicher und gleichmäßig in den Kabelhalter ein (Abbildung C.3 und Abbildung C.4).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und
senken können.
Netzkabel
Abbildung C.3
Kopfhörer
USB-Downstream (USB Typ A)
Audio IN
ControlSync IN/OUT* USB-Upstream (USB Typ B)
1
DVI-D HDMI D-Sub USB-Downstream (USB Typ A)
USB-Kabel
DisplayPort-Kabel
Typ B
Abbildung C.1a
Netzkabel
Deutsch-7
Typ A
Typ A
Typ B
Abbildung C.2
USB-Kabel
DisplayPort-Kabel
Abbildung C.4
