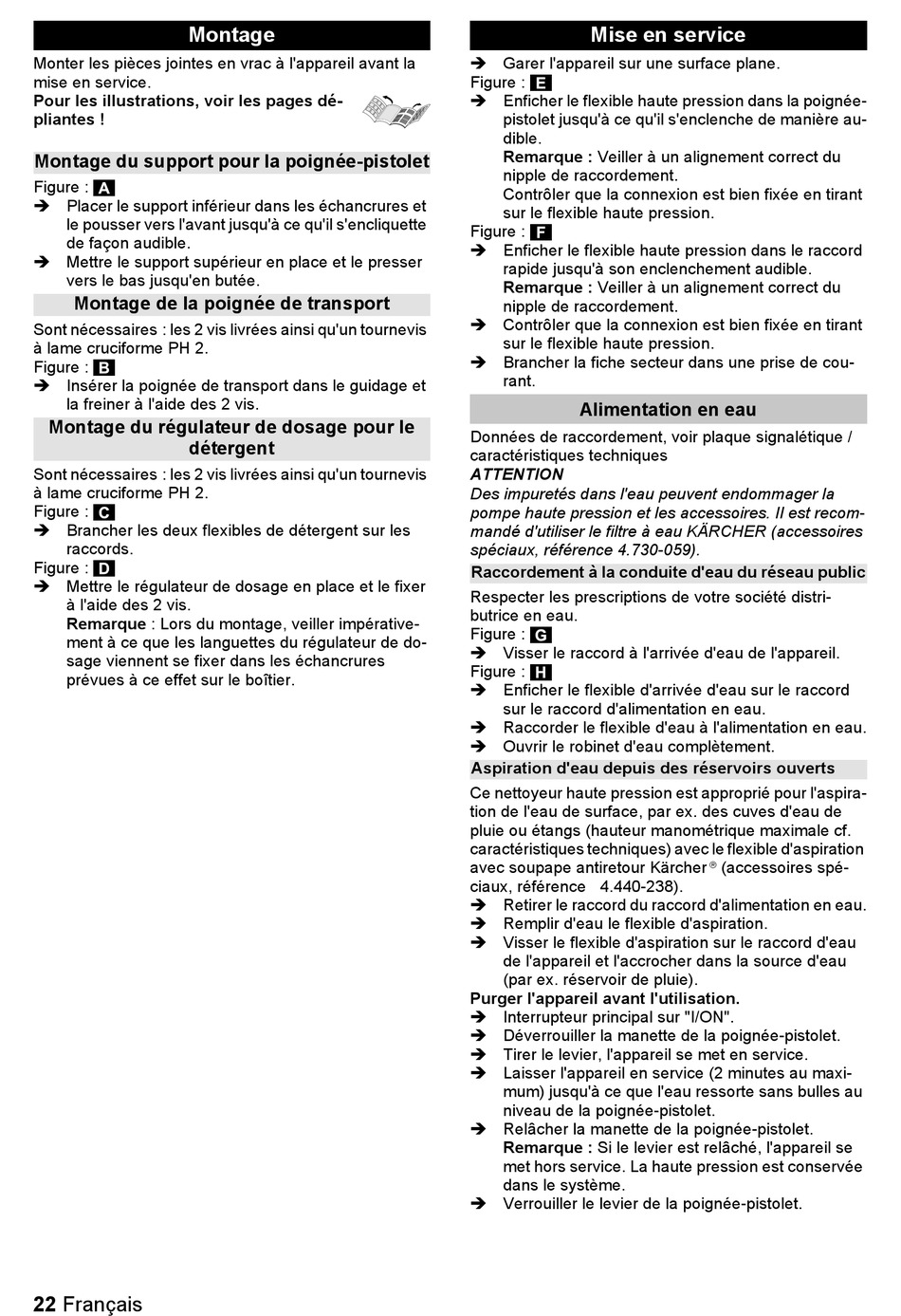

Montage

Monter les pièces jointes en vrac à l'appareil avant la

mise en service.

Pour les illustrations, voir les pages dé-
pliantes !
Montage du support pour la poignée-pistolet
Figure :
 Placer le support inférieur dans les échancrures et
le pousser vers l'avant jusqu'à ce qu'il s'encliquette
de façon audible.
 Mettre le support supérieur en place et le presser
vers le bas jusqu'en butée.
Montage de la poignée de transport
Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis
à lame cruciforme PH 2.
Figure :
 Insérer la poignée de transport dans le guidage et
la freiner à l'aide des 2 vis.
Montage du régulateur de dosage pour le
détergent
Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis
à lame cruciforme PH 2.
Figure :
 Brancher les deux flexibles de détergent sur les
raccords.
Figure :
 Mettre le régulateur de dosage en place et le fixer
à l'aide des 2 vis.
Remarque : Lors du montage, veiller impérative-
ment à ce que les languettes du régulateur de do-
sage viennent se fixer dans les échancrures
prévues à ce effet sur le boîtier.
22 Français
Mise en service
 Garer l'appareil sur une surface plane.
Figure :
 Enficher le flexible haute pression dans la poignée-
pistolet jusqu'à ce qu'il s'enclenche de manière au-
dible.
Remarque : Veiller à un alignement correct du
nipple de raccordement.
Contrôler que la connexion est bien fixée en tirant
sur le flexible haute pression.
Figure :
 Enficher le flexible haute pression dans le raccord
rapide jusqu'à son enclenchement audible.
Remarque : Veiller à un alignement correct du
nipple de raccordement.
 Contrôler que la connexion est bien fixée en tirant
sur le flexible haute pression.
 Brancher la fiche secteur dans une prise de cou-
rant.
Alimentation en eau
Données de raccordement, voir plaque signalétique /
caractéristiques techniques
ATTENTION
Des impuretés dans l'eau peuvent endommager la
pompe haute pression et les accessoires. Il est recom-
mandé d'utiliser le filtre à eau KÄRCHER (accessoires
spéciaux, référence 4.730-059).
Raccordement à la conduite d'eau du réseau public
Respecter les prescriptions de votre société distri-
butrice en eau.
Figure :
 Visser le raccord à l'arrivée d'eau de l'appareil.
Figure :
 Enficher le flexible d'arrivée d'eau sur le raccord
sur le raccord d'alimentation en eau.
 Raccorder le flexible d'eau à l'alimentation en eau.
 Ouvrir le robinet d'eau complètement.
Aspiration d'eau depuis des réservoirs ouverts
Ce nettoyeur haute pression est approprié pour l'aspira-
tion de l'eau de surface, par ex. des cuves d'eau de
pluie ou étangs (hauteur manométrique maximale cf.
caractéristiques techniques) avec le flexible d'aspiration
avec soupape antiretour Kärcher
ciaux, référence 4.440-238).
 Retirer le raccord du raccord d'alimentation en eau.
 Remplir d'eau le flexible d'aspiration.
 Visser le flexible d'aspiration sur le raccord d'eau
de l'appareil et l'accrocher dans la source d'eau
(par ex. réservoir de pluie).
Purger l'appareil avant l'utilisation.
 Interrupteur principal sur "I/ON".
 Déverrouiller la manette de la poignée-pistolet.
 Tirer le levier, l'appareil se met en service.
 Laisser l'appareil en service (2 minutes au maxi-
mum) jusqu'à ce que l'eau ressorte sans bulles au
niveau de la poignée-pistolet.
 Relâcher la manette de la poignée-pistolet.
Remarque : Si le levier est relâché, l'appareil se
met hors service. La haute pression est conservée
dans le système.
 Verrouiller le levier de la poignée-pistolet.
