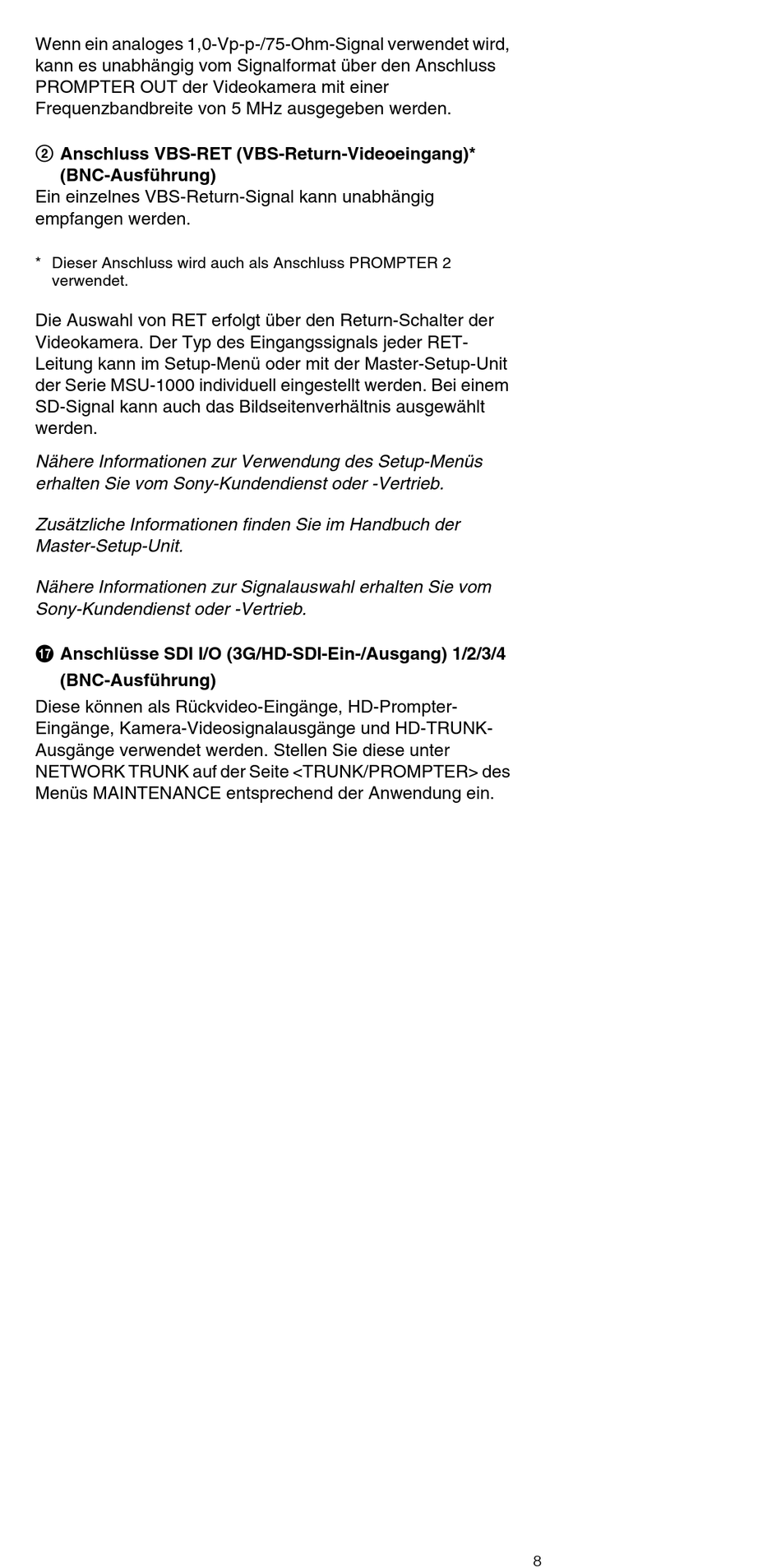

Sony HDCU3100 Bedienungsanleitung Seite 8

Wenn ein analoges 1,0-Vp-p-/75-Ohm-Signal verwendet wird,
kann es unabhängig vom Signalformat über den Anschluss
PROMPTER OUT der Videokamera mit einer
Frequenzbandbreite von 5 MHz ausgegeben werden.
2 Anschluss VBS-RET (VBS-Return-Videoeingang)*
(BNC-Ausführung)
Ein einzelnes VBS-Return-Signal kann unabhängig
empfangen werden.
* Dieser Anschluss wird auch als Anschluss PROMPTER 2
verwendet.
Die Auswahl von RET erfolgt über den Return-Schalter der
Videokamera. Der Typ des Eingangssignals jeder RET-
Leitung kann im Setup-Menü oder mit der Master-Setup-Unit
der Serie MSU-1000 individuell eingestellt werden. Bei einem
SD-Signal kann auch das Bildseitenverhältnis ausgewählt
werden.
Nähere Informationen zur Verwendung des Setup-Menüs
erhalten Sie vom Sony-Kundendienst oder -Vertrieb.
Zusätzliche Informationen finden Sie im Handbuch der
Master-Setup-Unit.
Nähere Informationen zur Signalauswahl erhalten Sie vom
Sony-Kundendienst oder -Vertrieb.
q Anschlüsse SDI I/O (3G/HD-SDI-Ein-/Ausgang) 1/2/3/4
(BNC-Ausführung)
Diese können als Rückvideo-Eingänge, HD-Prompter-
Eingänge, Kamera-Videosignalausgänge und HD-TRUNK-
Ausgänge verwendet werden. Stellen Sie diese unter
NETWORK TRUNK auf der Seite <TRUNK/PROMPTER> des
Menüs MAINTENANCE entsprechend der Anwendung ein.
