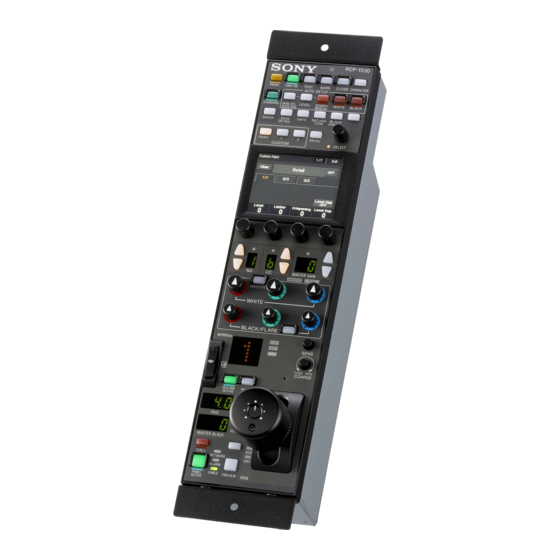

Remote control panel
Vorschau ausblenden Andere Handbücher für RCP-1500:
Inhaltsverzeichnis

Werbung

Quicklinks

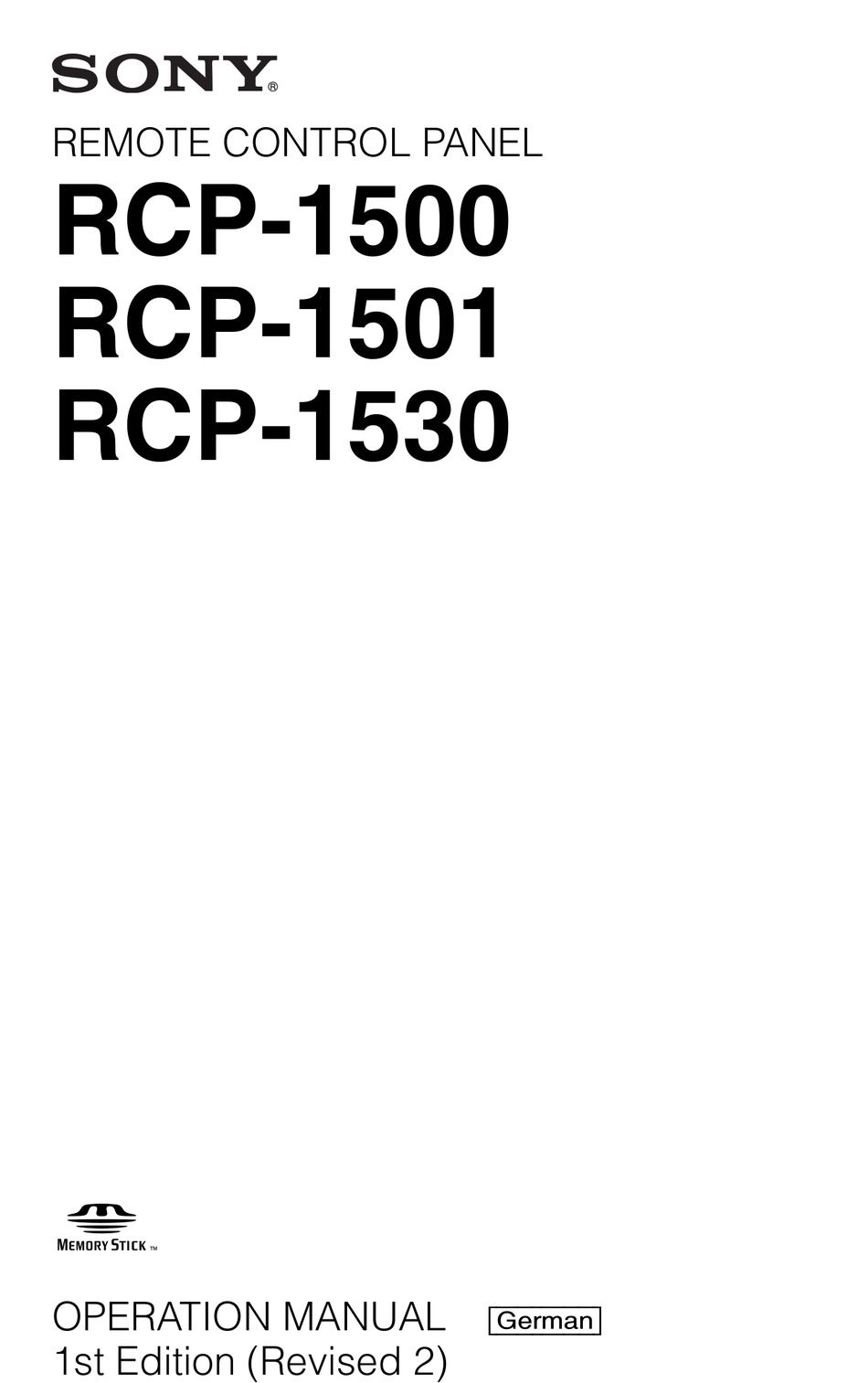

REMOTE CONTROL PANEL
RCP-1500
RCP-1501
RCP-1530
OPERATION MANUAL
[German]
1st Edition (Revised 2)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony RCP-1500

Inhaltszusammenfassung für Sony RCP-1500

  • Seite 1 REMOTE CONTROL PANEL RCP-1500 RCP-1501 RCP-1530 OPERATION MANUAL [German] 1st Edition (Revised 2)

  • Seite 2: Inhaltsverzeichnis

    Menü Multi ..............84 Inhalt Menü Function ..............84 Menü Scene ..............85 Hinweise zum „Memory Stick Duo“...... 86 „Memory Stick Duo“ einsetzen ........86 Vorsichtsmaßnahmen..........3 Schützen gespeicherter Daten ........86 Vorsichtsmaßnahmen ...........86 Übersicht..............4 Funktionen ..............4 Technische Daten........... 87 Beispiele für Systemkonfigurationen ......6 Unterstützte Geräte ............

  • Seite 3: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen Hinweis zu fehlerhaften Pixeln des LCD- Bildschirms Die LCD-Anzeige in diesem Gerät wird mit Hochpräzisionstechnologie hergestellt und erzielt so eine effektive Pixelrate von mindestens 99,99%. Ein sehr geringer Anteil von Pixeln kann jedoch eventuell „hängenbleiben“, entweder immer aus (schwarz), immer an (rot, grün oder blau), oder blinkend.

  • Seite 4: Übersicht

    Konsolenaktivierung besitzt. Ausgenommen hiervon sind Schwarzpegel verfügt über Joystick-Steuerung. die Funktionen für Blende und Master-Schwarzpegel. • Die RCP-1500 enthält eine LCD-Anzeige mit • RCP-Zuweisungsfunktion Bedienschaltern und ein Touch-Display. Dadurch bietet sie Mit dieser Funktion wird die Kombination aus RCP und sowohl Bedienkomfort als auch einen Funktionsreichtum, Kamerasystem geändert.
  • Seite 5 1) Falls im System mehrere CNU vorhanden sind, wirkt sich diese Funktion nur auf Kameras aus, die mit der gleichen CNU verbunden sind. 2) Diese Funktion ist nicht bei Verbindung über ein Netzwerk verfügbar. 3) Benutzerdefinierte Anpassung von Einstellreglern ist nur bei der RCP-1500/1501 möglich. Übersicht...

  • Seite 6: Beispiele Für Systemkonfigurationen

    RCP (1 bis 6) MSU-1000/1500 CCU/CNU REMOTE RCP-1500/1501/1530 CCA-5-Kabel • Die maximale Kabellänge von einer CCU (Kamerasteuergerät) zu einem RCP beträgt 200 m. • Standardmäßig können bis zu sechs Systeme mit einer CNU-700 verbunden werden. In diesem Fall schließen Sie eine MSU und eine VCS an.

  • Seite 7: Verbindungsbeispiel Für Den Mcs-Modus

    Verbindungsbeispiel für den MCS-Modus Kameraköpfe PoE-kompatibler Switch RCP-1500 MSU-1000/1500 RCP-1501 LAN-Kabel (Kategorie 5 oder höher) RCP-1530 • Stellen Sie im MCS-Modus sicher, eine der MSU als Master festzulegen. Während des Betriebs darf die Stromversorgung bzw. die Kabelverbindung der Master-MSU nicht unterbrochen werden.

  • Seite 8: Unterstützte Geräte

    Unterstützte Geräte Betrieb von Kameras Dieses Gerät unterstützt die Verbindung mit den folgenden Kamerasteuerberechtigungen Geräten. (Oberflächenaktivierung, IRIS/MB-Aktivierung • BVP-E30-Reihe und PARA) • CCU-590/790-Reihe • HDC1000(R)/1500(R)/3300(R)-Reihe Wenn Sie eine MSU und RCP kombinieren, können Sie eine • HDCU1000/1500/3300(R)-Reihe Kamera von mehreren Fernbedienungskonsolen aus •...

  • Seite 9: Bezeichnung Und Funktion Der Teile

    Bezeichnung und Funktion der Teile Bedienfeld RCP-1500 RCP-1530 Kamera-/Bedienfeldblock Kamera-/Bedienfeldblock (RCP-1530) (Seite 12) (RCP-1500/1501) (Seite 10) Menüfunktions-Block Menüfunktions-Block (Seite 14) (Seite 14) Funktionssteuerblock Funktionssteuerblock (RCP-1530) (Seite 17) (RCP-1500/1501) (Seite 15) Einstellblock (RCP-1530) (Seite 22) Einstellblock (RCP-1500) (Seite 18) Konsolensteuerungs-/ Konsolensteuerungs-/...

  • Seite 10: Master- Und Subordinate-Taste

    Kamera-/Bedienfeldblock (RCP-1500/1501) a STANDARD-Taste Leuchtanzeige Bedeutung Diese Taste dient zum Zugriff auf den Standardstatus der langsam Die Stromversorgung ist getrennt. Sie wird Kamera. Nach dem Zugriff auf den Standardstatus können Sie blinkend hergestellt, sobald die Taste gedrückt wird. den Zugriff wieder sperren, indem Sie erneut die dann schnell Die Kamera startet.
  • Seite 11 c BLACK-Taste (automatischer Schwarzabgleich) Taste Beschreibung Durch Drücken der Taste wird der automatische 5600K Elektronische Korrekturfunktion für Schwarzabgleich gestartet. Die Taste leuchtet während der die Farbtemperatur Einstellung und erlischt, wenn die Einstellung abgeschlossen SKIN DETAIL Detail-Hauttonfunktion ist. Wenn Sie die Taste erneut drücken oder die START/ BREAK-Taste drücken, während diese Funktion ausgeführt GATE Gate-Funktion...
  • Seite 12 Kamera-/Bedienfeldblock (RCP-1530) a PARA-Taste (Parallelsteuerung) c CLOSE-Taste (Blende schließen) Diese Taste dient zur Steuerung der PARA-Funktion. Mit Diese Taste dient zum Schließen der Blende des mit der dieser können Sie die aktiven Bedienkonsolen gleichzeitig Kamera verbundenen Objektivs. Wenn die automatische steuern.

  • Seite 13: White-Taste (Automatischer Weißabgleich)

    Taste Beschreibung BLACK GAMMA Schwarzgammafunktion CHARACTER CCU-Zeichen-Taste Zum Ein-/Ausschalten der Zeichenausgabe der CCU und zum Wechseln auf die nächste Seite. Ist diese Funktion aktiviert, können Sie durch Drücken dieser Taste auf die nächste Seite wechseln (wird die Taste gedrückt gehalten, so wird zur letzten Seite gewechselt und die Funktion deaktiviert).
  • Seite 14 Menüfunktions-Block RCP-1500/1501 RCP-1530 f CUSTOM-Tasten Die Menübedienung erfolgt auf der LCD-Anzeige. Dabei werden die auf der LCD-Anzeige dargestellten Tasten Mit Hilfe dieser Tasten können Sie direkt auf voreingestellte und Registerkarten gedrückt. Verwenden Sie die Menüs zugreifen. Ihnen stehen hierzu die CUSTOM1- und Einstellregler, um Zahlenwerte zu ändern und Einstellungen...
  • Seite 15 Funktionssteuerblock (RCP-1500/1501) 1 „Memory Stick Duo“-Einschubblock 2 Szenedatei-Steuerblock Einzelheiten zum „Memory Stick Duo“ siehe „Hinweise zum „Memory Stick Duo““ (Seite 86). a SCENE FILE-Auswahltasten und STORE-Taste Mit Hilfe dieser Tasten können Sie Szenedateien speichern und lesen. a Zugriffsanzeige Um eine Szenedatei zu speichern, drücken Sie die STORE- Taste.
  • Seite 16 a Anzeige DEG 3 Filter-Steuerblock Diese Anzeige leuchtet, wenn die Verschlussanzeige in Grad erfolgt. Diese Einstellung können Sie mit den Schaltern unter Shutter im Menü Paint ändern. b Anzeigen SLS/SHUTTER/ECS Die Anzeige der gewählten Funktion leuchtet. Wählen Sie im Menü eine Funktion aus. SLS: Langsamer Verschlussmodus SHT: Verschlussmodus ECS: ECS-Modus (Extended Clear Scan - Erweiterte Clear-...

  • Seite 17: Funktionssteuerblock (Rcp-1530)

    Funktionssteuerblock (RCP-1530) d ND-Filteranzeigefenster 1 Filter-Steuerblock In diesem Fenster wird der aktuell ausgewählte ND-Filter angezeigt. e CC-Filteranzeigefenster (Farbtemperatur-Konversion) In diesem Fenster wird der aktuell ausgewählte CC-Filter angezeigt. 2 Steuerblock für Master-Verstärkung a ND-Filterwahltasten Diese Tasten leuchten, wenn die RCP die Steuerberechtigung für die Filterservos besitzt.

  • Seite 18: Einstellblock (Rcp-1500)

    Einstellblock (RCP-1500) c BLACK/FLARE-Regler (manueller Schwarzabgleich/ 1 Weiß-/Schwarzabgleich-Einstellblock Streulichtabgleich) Ist die FLARE-Taste erloschen, können Sie mit diesen Reglern den Schwarzabgleich durchführen. Leuchtet die FLARE-Taste, können Sie mit diesen Reglern den Streulichtabgleich durchführen. Die Regler passen von links nach rechts die R-, G- und B-Signale an.

  • Seite 19: Coarse-Regler (Blenden-Grobeinstellung)

    a Kameranummer/Tally-Anzeigefenster g Master-Schwarzpegel-Anzeigefenster In diesem Fenster wird die Nummer der von der Konsole In diesem Fenster wird der Einstellwert des Haupt- gesteuerten Kamera orange angezeigt. Schwarzpegels angezeigt. Wenn ein rotes Tally-Signal an die Kamera gesendet wird, so h MASTER BLACK RELATIVE-Taste wird eine schwarze Nummer angezeigt, und deren Mit dieser Taste ändern Sie den manuellen Einstellmodus des Hintergrund leuchtet rot.
  • Seite 20 Einstellblock (RCP-1501) d FLARE-Taste (Streulichtabgleich) 1 Weiß-/Schwarzabgleich-Einstellblock Mit dieser Taste wechseln Sie den Einstellmodus der BLACK/ FLARE-Regler. Leuchtet die Taste, können Sie mit den Reglern den Streulichtabgleich durchführen. Ist die Taste erloschen, können Sie mit den Reglern den Schwarzabgleich durchführen. e DETAIL-Regler Mit diesem Regler können Sie die Detailebene einstellen.

  • Seite 21: Master Black

    c IRIS RELATIVE-Taste h IRIS-Anzeigefenster Mit dieser Taste ändern Sie den manuellen Einstellmodus des In diesem Fenster wird die Blendeneinstellung als F-Wert IRIS-Reglers. Leuchtet die Taste, so ist der Relativwertmodus angezeigt. Wenn das Objektiv geschlossen ist, wird „CLS“ aktiviert. Ist die Taste erloschen, so ist der Absolutwertmodus angezeigt.

  • Seite 22: Einstellblock (Rcp-1530)

    Einstellblock (RCP-1530) c BLACK/FLARE-Regler (manueller Schwarzabgleich/ 1 Weiß-/Schwarzabgleich-Einstellblock Streulichtabgleich) Ist die FLARE-Taste erloschen, können Sie mit diesen Reglern den Schwarzabgleich durchführen. Leuchtet die FLARE-Taste, können Sie mit diesen Reglern den Streulichtabgleich durchführen. Die Regler passen von links nach rechts die R-, G- und B-Signale an. d FLARE-Taste (Streulichtabgleich) Mit dieser Taste wechseln Sie den Einstellmodus der BLACK/ FLARE-Regler.
  • Seite 23 a Kameranummer/Tally-Anzeigefenster l IRIS-Steuerhebel In diesem Fenster wird die Nummer der von der Konsole Dieser Hebel dient zur manuellen Einstellung der gesteuerten Kamera orange angezeigt. Objektivblende, wenn die AUTO IRIS-Taste nicht leuchtet. Wenn Wenn ein rotes Tally-Signal an die Kamera gesendet wird, so die AUTO IRIS-Taste leuchtet, können Sie den Referenzwert für wird eine schwarze Nummer angezeigt, und deren Hintergrund die automatische Blendeneinstellung feineinstellen.
  • Seite 24 Blendeneinstellfunktionen Relativwertmodus Absolutwertmodus (IRIS RELATIVE-Taste leuchtet) (IRIS RELATIVE-Taste erloschen) IRIS-Regler Stellt die Blende in relativen Werten ein. Stellt die Blende im variablen Bereich ein, der durch Es kann ein variabler Betrag festgelegt werden. (siehe die SENS- und COARSE-Regler bestimmt wird. Seite 40) COARSE-Regler Stellt die Blende in Relativwerten im gesamten...
  • Seite 25 Konsolensteuerungs-/Statusanzeigeblock (RCP-1500) a PANEL ACTIVE-Taste f CALL-Taste Diese Taste dient zum Übernehmen der Steuerberechtigung. Diese Taste dient zur Kommunikation. Wenn sie gedrückt wird, Sie dient auch zum Schutz vor unabsichtlicher Bedienung, da wechselt der Tally-Status der Kamera oder CCU, und es wird eine Kamera von dieser Fernbedienkonsole nicht gesteuert ein Rufsignal gesendet.
  • Seite 26 Konsolensteuerungs-/Statusanzeigeblock (RCP-1501) a PANEL ACTIVE-Taste e Anzeige CABLE Diese Taste dient zum Übernehmen der Steuerberechtigung. Hierüber wird der Kommunikationsstatus von Kamerakopf und Sie dient auch zum Schutz vor unabsichtlicher Bedienung, da CCU angezeigt. eine Kamera von dieser Fernbedienkonsole nicht gesteuert Leuchtanzeige Bedeutung werden kann, sofern diese Taste und die PARA-Taste nicht...
  • Seite 27 Konsolensteuerungs-/Statusanzeigeblock (RCP-1530) a PANEL ACTIVE-Taste f Anzeige CABLE Diese Taste dient zum Übernehmen der Steuerberechtigung. Hierüber wird der Kommunikationsstatus von Kamerakopf und Sie dient auch zum Schutz vor unabsichtlicher Bedienung, da CCU angezeigt. eine Kamera von dieser Fernbedienkonsole nicht gesteuert Leuchtanzeige Bedeutung werden kann, sofern diese Taste und die PARA-Taste nicht...

  • Seite 28: Anschlussleiste

    Anschlussleiste RCP-1500/1501 RCP-1530 a Anschluss (Netzwerk; 8-polig RJ-45) Dieser Anschluss dient zur Verbindung mit einem Netzwerk. Verwenden Sie für die Verbindung zu einem 10Base-T-/ 100Base-TX-Switch ein LAN-Kabel (geschirmt, Kategorie 5 oder höher). Über diesen Anschluss ist die Stromversorgung von einem Stromversorgungsgerät gemäß IEEE802.3af (PoE) aus möglich.

  • Seite 29: Installation

    Date Infor- Network Security /Time mation Option Backup [Customize] Drücken Sie auf Der Bildschirm RCP Customize wird angezeigt. RCP-1500/1501 Bringen Sie mit Hilfe der entfernten Schraube einen RCP Customize Engineer Mode Exit Erdleiter an. Custom Menu Menu SW Customize Customize...
  • Seite 30 [Status Customize] Drücken Sie auf Drücken Sie auf die Taste unter Select Knob, um den Der Bildschirm Status Customize wird angezeigt. Einstellregler auszuwählen, der eingestellt werden soll. Status Customize Engineer Mode Exit Der Bildschirm Knob Customize, auf dem Sie dem Einstellregler eine Funktion zuweisen können, erscheint.

  • Seite 31: Einstellen Der Uhr

    2 Stellen Sie mit den linken Einstellreglern Ihre Region Einstellen der Uhr ein. Stellen Sie den Stundenunterschied zur Greenwich- Die Fernbedienungskonsole verfügt über eine interne Uhr zur Standardzeit ein. Aufzeichnung von Datum und Uhrzeit der Speichervorgänge [Set] 3 Drücken Sie auf von Referenzdateien und Szenedateien auf einem „Memory Stick Duo“.

  • Seite 32: Konfigurieren Der Lan-Verbindung

    LAN I/F: Setzt LAN I/F auf OFF. Konfigurieren der LAN-Verbindung Negotiation AUTO: Die Verbindungseinstellungen für das Zielgerät werden automatisch konfiguriert. Bei einer Verbindung über ein LAN-Kabel stellen Sie LAN I/F Verwenden Sie AUTO nur, wenn das Zielgerät die folgendermaßen ein: Funktion Auto Negotiation ebenfalls unterstützt.

  • Seite 33: Festlegen Des Bridge-Modus

    [CNS] [CNS] Drücken Sie auf Drücken Sie auf Der Bildschirm CNS wird angezeigt. Der Bildschirm CNS wird angezeigt. Engineer Mode Exit Engineer Mode Exit Legacy Legacy Mode:Semi-Auto Mode:Semi-Auto Bridge Edit Bridge Edit Target: Cancel Target: Cancel 192.168.0.1 192.168.0.1 Mode:Master Mode:Master Edit Edit Master:...

  • Seite 34: Drücken Sie Auf [Exit]

    [Exit] Drücken Sie auf Rufen Sie den Bildschirm RCP Config auf. (Seite 53) Der Bildschirm Network wird erneut angezeigt. RCP Config Engineer Mode Exit Geben Sie die TCP/IP-Einstellungen ein. Display [TCP/IP] Customize Mode 1 Drücken Sie auf /Sound Setting Der Bildschirm TCP/IP wird angezeigt. Date Infor- Network...

  • Seite 35: Ändern Des Ausgabeziels Für Die Vorschau

    Geben Sie die TCP/IP-Einstellungen ein. [TCP/IP] 1 Drücken Sie auf Der Bildschirm TCP/IP wird angezeigt. [Preview] Drücken Sie auf Der Bildschirm Preview wird angezeigt. TCP/IP Exit Engineer Mode RCP-1500/1530 IP Address Preview Engineer Mode Exit Subnet Mask Preview Default GW S-BUS Disable...

  • Seite 36: Einstellungen

    Wählen Sie „Sound“, indem Sie den SELECT-Regler drehen. Der Bildschirm Sound wird angezeigt. Sie können den Bildschirm Sound auch aufrufen, indem Sie auf den SELECT-Regler drücken, mit diesem n „Sound“auswählen und erneut auf den Regler drücken. RCP-1500/1501 Display/Sound Exit Sound Clear Call...

  • Seite 37: Led-Helligkeit Einstellen

    Sie können den Bildschirm LED auch aufrufen, indem Sie auf den SELECT-Regler drücken, mit diesem „LED“ auswählen und dann erneut auf den Regler drücken. RCP-1500/1501 Call: Legt den Ton beim Empfang von Rufsignalen fest. Touch: Legt den Ton beim Berühren des LCD/Touch-...

  • Seite 38: Lcd-Anzeige Anpassen

    RCP-1530 RCP-1500/1501 Display/Sound Exit Clear Display/Sound Exit Clear Bright Switch Tally Other Master RCP-1530 Stellen Sie die Helligkeit der LEDs ein, indem Sie die Einstellregler drehen. Die folgenden Einstellungen können konfiguriert werden. Display/Sound Exit Switch: Legt die Helligkeit der in die Bedientasten eingebauten LEDs fest.

  • Seite 39: Empfindlichkeit Der Einstellregler Ändern

    SELECT-Regler drücken, mit diesem „EL“ Drücken Sie die MENU-Taste. auswählen und dann erneut auf den Regler drücken. Das Menü wird geschlossen, und die Fernbedienungskonsole verbleibt im Technikermodus. RCP-1500/1501 Rufen Sie den Bildschirm RCP Config auf. (Seite 53) Display/Sound Exit RCP Config...

  • Seite 40: Empfindlichkeit Der Iris- Und Master Black- Regler Einstellen

    Empfindlichkeit des DETAIL-Reglers und der Rufen Sie den Bildschirm RCP Config auf. (Seite 53) unbelegten Regler einstellen (nur RCP-1500/1501) RCP Config Engineer Mode Exit [Detail/Assign] Drücken Sie auf die Registerkarte Display Customize Mode VR Setting /Sound Setting Engineer Mode Exit...

  • Seite 41: Rpn-Korrektur Durchführen

    [RPN] RPN-Korrektur durchführen Drücken Sie auf Der Bildschirm RPN Correction wird angezeigt. Der CCD-Bildsensor ist eine Hochpräzisionskomponente. Dennoch kann der CCD-Bildsensor durch kosmische RPN Correction Engineer Mode Exit Strahlung und andere Störeinflüsse beeinträchtigt werden, und es können kleine weiße Punkte auf der Anzeige erscheinen.

  • Seite 42: Sicherheitsbeschränkungen Festlegen

    [Enter] Drücken Sie auf Wechseln Sie in den Technikermodus. (Seite 53) Die Cursorposition wird festgelegt, und der Bildschirm Security Engineer Mode Exit RPN Correction wird wie folgt angezeigt. RPN Correction Engineer Mode Exit Page Item Code Permission Permission Change Engeneer Preset Mode Delete...

  • Seite 43: Schützen Von Funktionen Mit Einem Sicherheitscode

    Gehen Sie zum Aktivieren des Sicherheitscodes wie Das numerische Tastenfeld wird eingeblendet. nachfolgend beschrieben vor. Engineer Protection Beim RCP-1500/1501: Halten Sie die PARA-, MASTER- und CUSTOM PAINT-Tasten gedrückt, und schalten Code No: Sie die Konsole ein. Beim RCP-1530: Halten Sie die PANEL ACTIVE-, IRIS/ MB ACTIVE- und PAINT-Tasten gedrückt, und schalten...

  • Seite 44: Sicherheitscode Ändern

    Geben Sie mit dem numerischen Tastenfeld „0359“ Geben Sie mit dem numerischen Tastenfeld einen [OK] ein, und drücken Sie dann auf beliebigen Sicherheitscode (1 bis 8 Ziffern) ein, und [OK] Der Bildschirm Engineer Protection wird angezeigt. drücken Sie dann auf Engineer Prot Protection Exit...

  • Seite 45: Sicherheitscode Löschen

    [Code Change] Drücken Sie auf Rufen Sie den Bildschirm RCP Config auf. (Seite 53) Das Feld zum Eingeben des derzeitigen Sicherheitscodes RCP Config Engineer Mode Exit (Old Code No.) wird angezeigt. Security Engineer Mode Exit Display Customize Mode /Sound Setting Engineer Mode Date Infor-...

  • Seite 46: Benutzerdefinierte Anpassungen

    BLACK GAMMA Default CHARACTER Save KNEE APERTURE [Customize] Drücken Sie auf Der Bildschirm Customize wird angezeigt. RCP-1500/1501 RCP Customize Engineer Mode Exit Wählen Sie die der Taste zuzuweisende Funktion aus, Custom Menu Menu SW indem Sie den Einstellregler ganz links drehen.

  • Seite 47: Zurücksetzen Der Funktionszuweisungen Belegbarer Tasten Auf Die Voreinstellung

    [Customize] Drücken Sie auf Drücken Sie auf Die soeben ausgewählte Funktion wird der Taste Der Bildschirm Customize wird angezeigt. zugewiesen. Dabei wird vor dem Funktionsnamen ein „*“ RCP-1500/1501 angezeigt. RCP Customize Engineer Mode Exit Wenn Sie weiteren Tasten Funktionen zuweisen möchten, wiederholen Sie die Schritte 6 bis 8.

  • Seite 48: Zurücksetzen Der Funktionszuweisungen Belegbarer Einstellregler Auf Die Voreinstellung

    [Enter] [Customize] Drücken Sie auf Drücken Sie auf Die soeben ausgewählte Funktion wird der Taste Der Bildschirm Customize wird angezeigt. zugewiesen. Dabei wird vor dem Funktionsnamen ein „*“ RCP-1500/1501 angezeigt. RCP Customize Engineer Mode Exit [Save] Drücken Sie auf Der Bestätigungsbildschirm wird angezeigt.

  • Seite 49: Hinzufügen Eines Menüelements Zum Benutzerdefinierten Paint-Menü

    Backup Löschen eines Menüelements aus dem benutzerdefinierten Paint-Menü [Customize] Drücken Sie auf Der Bildschirm Customize wird angezeigt. Wählen Sie das zu löschende Menüelement aus der RCP-1500/1501 oberen Liste aus, indem Sie den SELECT-Regler drehen. RCP Customize Engineer Mode Exit [Delete] Drücken Sie auf...

  • Seite 50: Einstellungen Speichern Und Initialisieren

    [Enter] RCP-1530 Drücken Sie auf Die soeben ausgewählte Funktion wird der Taste RCP Customize Engineer Mode Exit zugewiesen. Dabei wird vor dem Funktionsnamen ein „*“ angezeigt. Custom Menu Menu SW Customize Customize Wenn Sie weiteren Tasten Funktionen zuweisen möchten, wiederholen Sie die Schritte 6 bis 8. Standard Status Customize...
  • Seite 51 File ID Delete Drücken Sie die MENU-Taste. Das Menü wird geschlossen, und die Date Time Fernbedienungskonsole verbleibt im Technikermodus. 11/11/11 11:11 RCP-1500 11/12/24 12:13 RCP-1500 Rufen Sie den Bildschirm RCP Config auf. Enter Custom r01 RCP Config Engineer Mode Exit...

  • Seite 52: Einstellungen Initialisieren

    File Store Recall File ID Delete Number Systemgeräte anpassen und andere Vorgänge mit der Fernbedienungskonsole durchführen. Date Time 11/11/11 11:11 RCP-1500 11/12/24 12:13 RCP-1500 RCP-1500/1501 Enter Input file no : Enter !"# Caps Space Cancel Cursor Category Select Exit Einstellungen von einem „Memory Stick Duo“...

  • Seite 53: Nachdem Die Einstellungen Und Anpassungen Vorgenommen Sind

    Wählen Sie auf dem Bildschirm Category Select ein Drücken Sie die MENU-Taste. Menü aus, indem Sie die entsprechende Taste Der Bildschirm Category Select wird angezeigt. drücken. Category Select Exit [Scene] : Menü Scene (Seite 85) [Function] : Menü Function (Seite 84) [Multi] Func- : Menü...
  • Seite 54 [Engineer Mode] Drücken Sie die MENU-Taste. Drücken Sie auf . Diese Taste Der Bildschirm Category Select wird angezeigt. leuchtet daraufhin. Die verborgenen Elemente werden angezeigt. Category Select Exit Security Engineer Mode Exit Func- Scene Multi tion Page Item Code Permission Permission Change Config...

  • Seite 55: Menüstruktur

    Auto White Phase SW Customize Knee Slope Auto Black Custom Menu SW Auto Knee Adjusting VR Customize Shutter Custom Matrix Monitor Output (nur RCP-1500/1501) 3D Monitor Shutter Store Standard Ind Select Transfer Status Customize Mode Saturation Adjusting Detail VR CAM Ctrl...
  • Seite 56 Mode 3D System Screen Saver 3D Mode PIX/VF Channel ID 3D CAM Control Matrix Gate Extend Call Multi Panel Active Preview Function VR Setting Optical Level White/Blk/Flr PIX/WF Detail/Assign Iris/M.Black Date/Time Date Time Time Zone Network Network Info LAN I/F TCP/IP Information Version...

  • Seite 57: Statusbildschirm

    Statusbildschirm Statusbildschirm der RCP-1500/1501 Statusbildschirm der RCP-1530 White White Detail Black Gamma Black Master M White Blk Gamma M White Blk Gamma 1 Zeigt den mit dem Weiß-/Schwarzabgleich-Einstellblock 1 Zeigt den mit dem Weiß-/Schwarzabgleich-Einstellblock der Fernbedienungskonsole eingestellten Wert an. Wenn der Fernbedienungskonsole eingestellten Wert an.
  • Seite 58 d Wenn Sie auf diese Taste drücken, leuchtet sie rot auf, und ein roter Rahmen wird um Elemente angezeigt, deren Werte gelöscht werden können. Paint 10/23 Exit Knee Clear Knee Knee Auto knee Point Slope Master Elemente, deren Werte gelöscht werden können, werden rot umrahmt Sie können auf rot umrahmte Elemente einzeln drücken, um deren Werte zu löschen.

  • Seite 59: Menüelemente

    Menüelemente Der Eintrag in der Spalte „Steuerelement“ gibt ein Element an, das einem Paint-Einstellregler zugewiesen ist. Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü White Korrigiert die Farbwiedergabe der Kamera entsprechend der Farbtemperatur der auf das Motiv strahlenden Lichtquelle. R/G/B Ändert die Empfindlichkeit der jeweiligen Primärfarbe (R, G und B) und korrigiert die Farbtemperatur.
  • Seite 60 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü Detail Korrigiert die Kontur. Deaktiviert die Detailfunktion. Dies ist die erste Seite der Detaileinstellungen. HD Adjust ON: Nimmt eine Detaileinstellung der HD-Ausgabe (herunterkonvertiert) vom BPU vor. OFF oder nicht angezeigt: Nimmt die herkömmliche Detaileinstellung vor. Level Stellt den Konturkorrekturpegel ein.
  • Seite 61 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü Skin DTL Stellt den Konturkorrekturpegel des eingestellten Farbbereichs ein. Dient beispielsweise dazu, Gesichter von Personen glänzend erscheinen zu lassen. Aktiviert die Funktion Skin DTL. Es können bis zu drei Kanäle separat angepasst werden. Mit Hilfe dieses Schalters kann die Funktion Skin DTL zusammen mit dem Einstellen jedes Kanals ein- oder ausgeschaltet werden.
  • Seite 62 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü Zoom Link Aktiviert die Funktion, mit der der Korrekturgrad für Skin DTL abhängig vom Zoomwert der Kamera geändert wird. Skin DTL 3 Legt den dritten Kanal für Skin DTL fest. Skin DTL 3 Aktiviert die Funktion Skin DTL für diesen Kanal.
  • Seite 63 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü Korrigiert das Signal des G-Kanals entsprechend der Differenz zwischen den Signalen des G- und R-Kanals. Korrigiert das Signal des B-Kanals entsprechend der Differenz zwischen den Signalen des B- und G-Kanals. Adaptive Matrix Aktiviert die Funktion Adaptive Matrix. Diese kann zur Steuerung aller Matrix-Funktionen verwendet werden.
  • Seite 64 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü R/G/B Stellt den jeweiligen Pegel von R, G und B ein. Master Verbindet R, G und B und passt sie gleichermaßen an. Knee Max Führt am Ansatzpunkt der Knee-Korrektur ein Clipping durch, um die Einstellung des Knee-Punktes zu erleichtern.
  • Seite 65 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü Deaktiviert die Funktion White Clip. R/G/B Stellt den jeweiligen Höchstwert von R, G und B ein. Master Verbindet R, G und B und stellt sie gleichermaßen ein. Auto Iris Steuert die Blende des Objektivs anhand der Motivhelligkeit. Zusätzliche Anpassungen sind auch bei Verwendung des Autofokus mit dem Blendeneinstellregler möglich.
  • Seite 66 Menü Paint Schalter Steuerelement Beschreibung Menü Untermenü Gamma OFF Deaktiviert die Gammakorrektur. Hyper Hyper Verwendet Gamma, um den Dynamikumfang der Kamera einschließlich der Bereiche hoher Helligkeit vollständig wiederzugeben. Hyper Ermöglicht die Auswahl einer Hyper-Gammakurve. Gamma OFF Deaktiviert die Gammakorrektur. Special Special Ermöglicht die Auswahl von Gammawerten zur Simulation von Film und anderem.

  • Seite 67: Menü File

    Menü File Bildschirmbeispiel („Scene“ im Menü File ausgewählt, dann „Scene Transfer“ ausgewählt) Scene Transfer Exit File File ID Delete Number Date Time Enter a Drücken Sie hierauf, um zum vorhergehenden c Daraufhin wird eine Liste der übertragbaren Szenedateien Menübildschirm zurückzukehren. angezeigt.
  • Seite 68 Menü File Steuerelement Funktion Menü Untermenü OHB Store Zum Registrieren einer OHB-Datei. Auto W Shading Stellt die automatische Weißschattierung ein. Auto B Shading Stellt die automatische Schwarzschattierung ein. Auto White Stellt den automatischen Weißabgleich ein. Auto Black Stellt den automatischen Schwarzabgleich ein. Adjusting Black Shading Stellt die Schwarzschattierung ein.

  • Seite 69: Menü Maintenance

    Menü Maintenance Bildschirmbeispiel („Camera“ im Menü Maintenance ausgewählt, dann „Black Shading“ ausgewählt) Camera Exit Black Shading Clear Auto B Shading H Saw H Para V Saw V Para a An dieser Stelle wird die Seitennummer und die c An dieser Stelle wird der Name des aktuellen [Clear] Gesamtseitenzahl angezeigt.
  • Seite 70 Menü Maintenance Untermenü Schalter Steuerelement Beschreibung Menü Sekundärmenü Auto B Shading Funktion zur automatischen Schwarzschattierung (Auto Black Shading). Stellt automatisch jeden der Parameter RGB, HV und SAW/PARA ein. Je nach Kamera kann die automatische Einstellung zusätzlich mit 2D Black Shading durchgeführt werden.
  • Seite 71 Menü Maintenance Untermenü Schalter Steuerelement Beschreibung Menü Sekundärmenü V PARA Korrigiert Flecken in vertikaler Richtung bezüglich des mittigen Bereichs des G-Kanals in Parabelform. Auto W Shading Funktion zur automatischen Weißschattierung (Auto White Shading). Stellt automatisch jeden der Parameter RGB, HV und SAW/PARA ein.
  • Seite 72 Menü Maintenance Untermenü Schalter Steuerelement Beschreibung Menü Sekundärmenü Korrigiert das Signal des G-Kanals entsprechend der Differenz zwischen den Signalen des G- und R-Kanals. Korrigiert das Signal des B-Kanals entsprechend der Differenz zwischen den Signalen des B- und G-Kanals. Multi Ermöglicht das Ändern die Farbwiedergabe jedes Farbtons in 16 Teilungen.
  • Seite 73 Menü Maintenance Untermenü Schalter Steuerelement Beschreibung Menü Sekundärmenü ALAC Funktion zur automatischen Kompensation der Objektivaberration (Auto Lens Aberration Compensation). Dadurch werden Farbabweichungen und Vergrößerungen automatisch reduziert, sofern ein kompatibles Objektiv verwendet wird. Falls diese Funktion gestoppt wird oder kein kompatibles Objektiv angebracht ist, wird „Stop“ auf dem Bildschirm angezeigt.
  • Seite 74 Menü Maintenance Untermenü Schalter Steuerelement Beschreibung Menü Sekundärmenü Crisp Einstellung, durch die Signale mit geringen Helligkeitsdifferenzen als Rauschen eingestuft werden und keine Korrektur auf diese angewendet wird, somit auch die Rauschkonturen von der Konturkorrektur nicht zu sehr verstärkt werden. Wird diese Einstellung erhöht, so wachsen die Helligkeitsdifferenzen, bei denen keine Konturkorrektur durchgeführt wird, und der Signal-Rausch-Abstand wird verbessert, die Auflösungsempfindlichkeit sinkt jedoch.
  • Seite 75 Menü Maintenance Untermenü Schalter Steuerelement Beschreibung Menü Sekundärmenü Multi Die Funktion Multi Matrix erlaubt die Änderung der Farbwiedergabe jedes Farbtons in 16 Abstufungen. Falls diese Funktion aktiviert ist, wird ganz links auf der Registerkarte das Symbol ON angezeigt. Aktiviert die Funktion SD Multi Matrix. Phase Zur Auswahl des anzupassenden Farbtons.

  • Seite 76: Menü Config

    Menü Config Bildschirmbeispiel (bei Auswahl von „Mode“ nach Auswahl von „Camera“ (Camera Config) im Menü Config) Camera Mode Exit White Gamma RGB Auto White Shading mode RB Only 16:9 Chroma Filter Crop Wide a An dieser Stelle wird die Seitennummer und die d Drücken Sie auf eine der Tasten, um einen Modus Gesamtseitenzahl angezeigt.
  • Seite 77 Menü Config Element Option Funktion Menü Untermenü 16:9 t 4:3 Beschneidet ein 16:9-Bild auf 4:3. Crop Führt die Beschneidung durch, wenn die Funktion Crop aktiviert ist. V Detail Creation Mode Wählt die Erzeugungsmethode für V Detail aus. RGB Nam Verwendet den aus den R-, G- und B-Kanälen erzeugten V Detail-Wert, der die größte Amplitude aufweist.
  • Seite 78 Custom Menu SW Weist benutzerdefinierten Tasten Funktionen zu. Diese Einstellung kann nur im Technikermodus vorgenommen werden. – VR Customize Weist Ersatz-Einstellreglern Funktionen zu. Diese Einstellung kann nur (nur RCP-1500/ im Technikermodus vorgenommen werden. 1501) – Standard Ind Wählt den Standardstatus aus. Im Standardstatus leuchtet die obere LED der entsprechenden Anzeige grün, in anderen Status dagegen...
  • Seite 79 Menü Sekundärmenü Untermenü Schalter Steuerelement Beschreibung Touch Legt den Tastenton fest, der bei Betätigung eines Schalters auf der LCD-Anzeige wiedergegeben wird. Sound Test Bestätigt den festgelegten Tastenton. Touch Sound Deaktiviert den Tastenton. Volume Stellt die Lautstärke des Tastentons ein. Sound Wählt den Tastentontyp aus.
  • Seite 80 Menü Element Option Funktion PIX/WF Legt die Betriebsart für die PIX/WF-Ausgabe fest. PIX/WF Synchro Verbindet bei der Einstellung von Schwarz- und Weißschattierung die RGB- Auswahl im Menü mit der PIX/WF-Steuerung (Verbindung bei Auswahl von ON). Diese Einstellung kann nur im Technikermodus vorgenommen werden. PIX/WF Control Mode Legt den Steuermodus der Monitorauswahltasten fest.
  • Seite 81 Menü Element Option Funktion Backup Menu Customize Store Siehe „Geänderte Einstellungen auf einem „Memory Stick Duo“ speichern“ (Seite 50). Recall File ID Delete SW Customize Store Recall File ID Delete Panel Config Store Recall File ID Delete Network Config Store Recall File ID Delete...

  • Seite 82: Einstellungen Für Den Rückgabeeingang Vornehmen

    Einstellungen für den Rückgabeeingang CCU-Menü steuern vornehmen Um das für die Bildausgabe der CCU angezeigte Menü von dieser Konsole aus zu steuern, wählen Sie im Menü CONFIG Um das Format der CCU-Rückgabesignale festzulegen, [CCU Menu Control] [Return Settings] den Befehl wählen Sie im Menü...

  • Seite 83: Rcp-Zuweisungen Ändern

    So gehen Sie bei angezeigtem Kamera-/BPU-Menü vor [Enter] • Drücken Sie auf , um in den Einstellmodus zu wechseln und die Änderung des Einstellwerts zu bestätigen. [Cancel] • Drücken Sie auf , um den Einstellmodus zu beenden und die Änderung des Einstellwerts abzubrechen. •...

  • Seite 84: Menü Multi

    Menü Multi Multi Exit Master Subordinate a Drücken Sie hierauf, um zum vorhergehenden Menübildschirm zurückzukehren. Menüelemente Element Funktion Master Versetzt dieses Gerät in den Master-Modus. Subordinate Versetzt dieses Gerät in den Subordinate-Modus. Menü Function Bildschirmbeispiel (PIX/WF ausgewählt) Function Exit PIX/WF a An dieser Stelle wird die Seitennummer und die b Drücken Sie hierauf, um zum vorhergehenden Gesamtseitenzahl angezeigt.

  • Seite 85: Menü Scene

    Menüelemente Menü Element Funktion Optical Level Zeigt den optischen Kommunikationsempfangspegel der Kamera an. Zeigt den optischen Kommunikationsempfangspegel der CCU an. Optical Level CCU t BPU Zeigt den optischen Kommunikationsempfangspegel von der CCU zum BPU an. (beim BPU t CCU Zeigt den optischen Kommunikationsempfangspegel vom BPU zur CCU an. separaten Kamera- BPU t CAM...

  • Seite 86: Hinweise Zum „Memory Stick Duo

    Seiten bzw. die Enden des „Memory Stick Duo“ richtig — Feuchtigkeit oder korrosive Substanzen ausgerichtet sind, bevor Sie diesen erneut einsetzen. • Führen Sie zum Schutz vor Datenverlust häufige Datensicherungen durch. Sony ist keinesfalls für Entfernen des „Memory Stick Duo“ Datenverluste haftbar. • Unberechtigte Aufzeichnungen können gegen das Stellen Sie sicher, dass die Zugriffsanzeige nicht rot leuchtet, Urheberrecht verstoßen.

  • Seite 87: Technische Daten

    RCP-1501 Technische Daten Allgemein Stromversorgung 10,5 V bis 30 V Gleichspannung Leistungsaufnahme 5 °C bis 40 °C Betriebstemperatur Gewicht RCP-1500/1501: 1,8 kg RCP-1530: 1,6 kg Äußere Abmessungen Einheit: mm RCP-1500 Technische Daten...
  • Seite 88 RCP-1530 Hinweis Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH...
  • Seite 89 Die in dieser Bedienungsanleitung enthaltenen Informationen sind Eigentum der Sony Corporation. Sie sind ausschließlich für den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen anderen Zweck als die Bedienung oder Wartung der in dieser Anleitung beschriebenen Ausrüstung ohne ausdrückliche schriftliche...
  • Seite 90 Sony Corporation RCP-1500/1501/1530 (SY) 4-209-486-03(1) © 2010...
