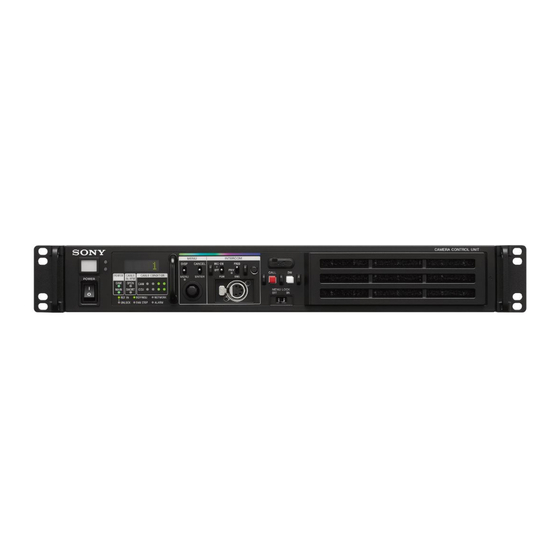

- Seite 1 4-738-876-32 (1) Camera Control Unit Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. HDCU3100 HDCU3170 © 2018 Sony Corporation...
- Seite 2 Aufrufen des Statusbildschirms ........13 Statusanzeigebildschirm ..........13 Menüeinstellungen ..........15 Ändern der Einstellungen der Menüelemente ....15 Menübaum ..............18 Menüliste ...............22 Anhang ..............49 Sicherheitshinweise ............49 Digitale Triax-Übertragung (HDCU3170) ......49 Fehlermeldungen ............50 Technische Daten ........... 50 HDCU3100/HDCU3170 ..........50 HKCU-FB30 ..............51 HKCU-SFP30 ..............51 HKCU-SM30 ..............52...
- Seite 3 HSC300RF/100RF angeschlossen. Sie übernimmt die Signalverarbeitung, stellt eine Schnittstelle zu externen Geräten zur Verfügung und versorgt die Kamera mit Strom. Die Kamerasteuereinheit HDCU3170 wird mit einem Triax- Kabel an eine Farbkamera HDC3500 oder eine Triax- Farbkamera HDC3170 angeschlossen. Sie übernimmt die Signalverarbeitung, stellt eine Schnittstelle zu externen Geräten zur Verfügung und versorgt die Kamera mit Strom.
- Seite 4 Einige der in den Abbildungen gezeigten Peripheriegeräte und zur Kamera gehörenden Geräte sind möglicherweise nicht mehr erhältlich. Sollten Sie Rat bei der Auswahl der Geräte benötigen, wenden Sie sich an Ihre Sony-Vertretung oder Ihren Händler. Verbindungsbeispiel (Übertragung per Glasfaserkabel) Sucher...
- Seite 5 Eingang für Synchronisierungssignal USB-Flashlaufwerk Rückvideo-Eingang Rückvideo-Wahlschalter Intercom-Mikrofoneingang Stativadapter CAC-6 VCT-14 2K-Video- Intercom-Sprechgarnitur monitor Stativ Mikrofon- Mikrofon halter CAC-12 Farbkamera HDC3500 CCA-5 HDCU3170 Kamera- Fernbedienpanel Montageplatte USB-Flashlaufwerk Serie RCP-1500/1000 Rückvideo-Wahlschalter Video- Wellenform- CAC-6 monitor Monitor Sucher HDVF-EL70 Intercom-Sprechgarnitur Video-Router Mikrofon HD-Studio-Objektivadapter Serie HDLA1500 Rückvideo-Wahlschalter...
- Seite 6 SNMP-Manager IP-Switch Software Ember+ a) Legen Sie die Signalübertragungsrate der angeschlossenen Kamera entsprechend mithilfe des folgenden Menüs im HDCU3100/HDCU3170 fest. SYSTEM CONFIG <CAMERA I/F> (Seite 22) b) Es ist eine Signalübertragung bis zu einer Entfernung von maximal 2 km möglich. Die tatsächlich mögliche Übertragungsentfernung kann jedoch je nach Systemkonfiguration der Kameras und der Art der verwendeten Glasfaserkabel variieren.
- Seite 7 Verbindungsbeispiel (Koax-Verbindung (HDCE)) HDCU3100/HDCU3170 BNC-Kabel (2) HD-Farbkamera HDC2500/2400 Kamera- LAN-Kabel + HD-Studio-Objektivadapter Erweiterungsadapter HDCE-200 Switch Farbkamera HDC3500 Glasfaserkabel Fernbedienpanel Serie RCP-1500/1000 HD-Farbkamera HDC2500/2400 Hauptkonfigurationseinheit MSU-1000/1500 a) Konfigurieren Sie die folgenden Menüeinstellungen. • Legen Sie SYSTEM CONFIG t <CAMERA I/F> t CABLE TYPE auf COAX(HDCE) fest.
- Seite 8 Ziehen Sie nicht mit übermäßiger Kraft am Führungsbügel. (HDCU3100) an den Anschluss CAMERA FIBER an der Rückseite des Geräts oder über ein Triax-Kabel i Steuerblock MENU (HDCU3170) an den Anschluss CAMERA TRIAX Hebel und Anzeige DISP/MENU angeschlossen ist. Solange diese Anzeige leuchtet, wird Hebel CANCEL/ENTER die Kamera nicht mit Strom versorgt.
- Seite 9 m Anschluss USB • Hebel CANCEL/ENTER Dient im Setup-Menümodus dazu, Einstellungen aufzuheben Zum Anschließen eines USB-Geräts. und einzugeben. n Belegbare Taste • Drehregler (Drehregler) Diese Taste können Sie über das CCU-Menü mit einer Dient im Statusbildschirmmodus zum Wechseln der Funktion belegen. angezeigten Seite.
- Seite 10 1000 individuell eingestellt werden. Eines der folgenden Optionskits kann angebracht werden. Nähere Informationen zum Setup-Menü erhalten Sie vom • ST-2110-Schnittstellenkit HKCU-SFP30 Sony-Kundendienst oder -Vertrieb. • Faseroptischer Monomode-Verbindungssatz HKCU-SM30 Eine Übersicht der Optionskits finden Sie unter „Optionskits“ Zusätzliche Informationen finden Sie im Handbuch der (Seite 12).
- Seite 11 Videokamera. Alle Videokamerasignale, einschließlich Hinweis Stromversorgung, Steuerung, Video und Audio, werden über ein Glasfaserkabel gesendet und empfangen. An der HDCU3170 ist nur der Anschluss PROMPTER 1 in Funktion. Hinweis 2 Anschluss VBS-RET (VBS-Return-Videoeingang)* Staub auf der Anschlussfläche des Glasfaserkabels kann zu (BNC-Ausführung)
- Seite 12 Optionskits k hinten an der Kamerasteuereinheit HDCU3100 oder in der Aufnahme für Optionskits c hinten an der Nähere Informationen zur Installation erhalten Sie vom Sony- HDCU3170 installiert werden kann und die Übertragung per Kundendienst oder -Vertrieb. Monomode-Glasfaser unterstützt. Faseroptischer Verbindungssatz HKCU-FB30 HDCU3100 Das Gerät ist ein Optionskit, das in der Aufnahme für...
- Seite 13 Kameraeinstellungen Statusanzeige HDC3500 HJ22eX7.6B F:4.7 Der CCU-Systemstatus kann über einen Videomonitor überwacht werden, der an den Anschluss CHARACTER, SDI OUT 3 oder SDI OUT 4 angeschlossen ist. Hinweis Um den Anschluss SDI OUT 3 oder SDI OUT 4 zu verwenden, stellen Sie SYSTEM CONFIG t <OUTPUT FORMAT1>...
- Seite 14 Anschlüsse SDI-I/O Hinweise * Mult i For mat2 * 03/0 6 • Elemente, die über die Einstellungen auf der Seite <DISPLAY> des Menüs VIDEO/MONITOR deaktiviert SDI- I/O wurden, werden nicht angezeigt. 1:10 80/59 .94i (PsF )/RG B444/ 3G • Wenn keine Kamera angeschlossen ist, erscheint bei den 0E TF:HL G_BT .210 0 C olor: BT.2 020 einzelnen Elementen die Kennzeichnung „-“.
- Seite 15 Intercom-Status der Kamera und des Geräts Menüeinstellungen * In t e r c o m * 0 5 / 0 6 Ca m e r a E n g i n e e r : M I C O n Die CCU-System- und Peripherieeinstellungen können über P r o d u c e r : M I C O f f...
- Seite 16 Drehen Sie den Regler CONTROL, um den Zeiger zum Menüname Beschreibung gewünschten Element zu bewegen, und drücken Sie SYSTEM CONFIG Format des Ein-/Ausgabesignals dann den Regler CONTROL. und systembezogene Einstellungen Der Zeiger (,) sieht nun aus wie ein blinkendes VIDEO/MONITOR videobezogene Einstellungen Fragezeichen (?).
- Seite 17 Drehen Sie den Regler CONTROL, um den Cursor auf END zu stellen, und drücken Sie dann den Regler CONTROL. Die neu eingegebene Zeichenfolge wird registriert. So brechen Sie die Eingabe einer Zeichenfolge ab Drehen Sie den Regler CONTROL, um den Cursor auf ESC zu stellen, und drücken Sie dann den Regler CONTROL.
- Seite 18 Menübaum Menü SYSTEM CONFIG OUTPUT FORMAT2 SDI-I/O1 (S08) MONITOR Hinweis FORMAT OETF Mit „a)“ markierte Elemente sind an der HDCU3170 nicht im COLOR Triax-Übertragungsmodus verfügbar. SDI-I/O2 MONITOR FORMAT CAMERA I/F CABLE TYPE OETF (S01) FIBER TRANSMIT RATE COLOR OPTICAL SIGNAL...
- Seite 19 Menü VIDEO/MONITOR Menü AUDIO/INTERCOM Hinweis MIC GAIN CAM MIC GAIN Mit „a)“ markierte Elemente sind an der HDCU3170 nicht im (A01) Triax-Übertragungsmodus verfügbar. AUDIO OUT DELAY (A02) AES/EBU OUT ANALOG OUT COLOR BAR 4K/HD-BAR SELECT CH1 : LEVEL (V01) MF-CB...
- Seite 20 Menü MAINTENANCE Menü NETWORK Hinweis IP ADDRESS PORT Mit „a)“ markierte Elemente sind an der HDCU3170 nicht im (N01) DHCP IP ADDRESS Triax-Übertragungsmodus verfügbar. SUBNET MASK DEFAULT GATEWAY TRUNK/PROMPTER TRUNK LINE MAC ADDRESS (M01) CHANNEL MODE LINK SPEED INTERFACE 25G FEC...
- Seite 21 Menü DIAGNOSIS MULTICAST MULTICAST ADDRESS ADDRESS 4 (N08) INTERCOM OUT LAN1 IP ADDRESS BOARD STATUS PORT (D01) INTERCOM OUT LAN2 INTERCOM IN LAN1 POWER ON HOUR METER IP ADDRESS HOUR METER PORT SERIAL NUMBER MODEL NAME SRC IP (D02) SERIAL NUMBER INTERCOM IN LAN2 VERSION APPLICATION...
- Seite 22 Ausführen mit ENTER: Drücken Sie zum Ausführen den Regler CONTROL oder stellen Sie den Hebel CANCEL/ENTER in die Position ENTER. Menü SYSTEM CONFIG Hinweis Mit „a)“ markierte Elemente sind an der HDCU3170 nicht im Triax-Übertragungsmodus verfügbar. SYSTEM CONFIG Seitenname Menüpunkt...
- Seite 23 PROMPTER2/VBS-RET zugewiesen werden soll. ENABLE: Signaleingang sowohl für den zweiten Teleprompter als auch für VBS-Rücksignaleingang festlegen. (VBS-Rücksignal nur bei Verwendung der HDCU3170) DISABLE: Das Eingangssignal PROMPTER1 wird unverändert ausgegeben (Durchschleifausgang). Wenn Sie den Durchschleifausgang nicht verwenden, verbinden Sie diesen mit einem 75- Ohm-Abschlusswiderstand.
- Seite 24 SYSTEM CONFIG Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <GENLOCK> REFERENCE NOT DETECTED, EXT IN, 1080/ Signaleingang des REFERENCE IN-Anschlusses. 59.94I, 1080/23.98PsF, 720/ (nur Anzeige) 59.94P, 1080/50I, 1080/24PsF, 720/50P LOCK STATUS Wenn HD oder SD für GENLOCK Synchronisationsstatus des externen MODE ausgewählt ist: Referenzsignals.
- Seite 25 Zur Auswahl der Betriebsfrequenz des Systems. CAMERA FORMAT Wenn in SYSTEM der Wert 1.001 Zur Auswahl des Systemformats. (525) ausgewählt ist: Bei Verwendung der HDCU3170 werden nur 1080/ 1080/59.94P (4K/HDR), 1080/ 59.94P und 1080/50P angezeigt. 59.94P, 1080/59.94I, 1080/ 29.97PsF, 1080/23.98PsF, 720/ Hinweis 59.94P, 1080/59.94I (RGB444),...
- Seite 26 Anschluss SDI OUT 1. Formate“ (Seite 32). OETF SDR, HDR OETF Zum Einstellen der Gammakurve der Videoausgabe. Bei Verwendung der HDCU3170 auf SDR festgelegt. COLOR BT709, BT2020 Zur Auswahl des Farbraums der SDI OUT1- Videoausgabe. Bei Verwendung der HDCU3170 auf BT709 festgelegt.
- Seite 27 Anschluss SDI OUT 2. Formate“ (Seite 32). OETF SDR, HDR OETF Zum Einstellen der Gammakurve der Videoausgabe. Bei Verwendung der HDCU3170 auf SDR festgelegt. COLOR BT709, BT2020 Zur Auswahl des Farbraums der SDI OUT2- Videoausgabe. Bei Verwendung der HDCU3170 auf BT709 festgelegt.
- Seite 28 Anschluss SDI I/O 1. Formate“ (Seite 32). OETF SDR, HDR OETF Zum Einstellen der Gammakurve der Videoausgabe. Bei Verwendung der HDCU3170 auf SDR festgelegt. COLOR BT709, BT2020 Zur Auswahl des Farbraums der SDI I/O1- Videoausgabe. Bei Verwendung der HDCU3170 auf BT709 festgelegt.
- Seite 29 Anschluss SDI I/O 4. Formate“ (Seite 32). OETF SDR, HDR OETF Zum Einstellen der Gammakurve der Videoausgabe. Bei Verwendung der HDCU3170 auf SDR festgelegt. COLOR BT709, BT2020 Zur Auswahl des Farbraums der SDI I/O4- Videoausgabe. Bei Verwendung der HDCU3170 auf BT709 festgelegt.
- Seite 30 SDI-I/O3, SDI-I/O4, VBS-RET, IP-RET1, IP-RET2, IP-RET3 FRAME OFF, ON Zum Einstellen der Einzelbild-Synchronisierung für SYNCHRONIZER das Rückwegsignal. Bei Verwendung der HDCU3170 auf ON festgelegt. VBS ASPECT SQUEEZE, LETTER BOX, EDGE Zum Einstellen des Seitenverhältnisses des VBS- CROP Eingangssignals. <RETURN FORMAT1>...
- Seite 31 SYSTEM CONFIG Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <RETURN FORMAT3> IP-RET Zum Einstellen des Formats des an den LAN- Anschlüssen einzugebenden Rücksignals. IP-RET1,2 1080/59.94P, 1080/50P, 1080/59.94I(PsF), 1080/50I(PsF) IP-RET3 1080/59.94I(PsF), 1080/50I(PsF) Einstellbare Formate für RETURN FORMAT SYSTEM CONFIG t HDC3500/3100 HSC300RF/100RF HDC3170 Seite <MULTI FORMAT>...
- Seite 32 Für die Anschlüsse SDI OUT / SDI I/O einstellbare Formate SYSTEM CONFIG t HDC3500/3100 HSC300RF/100RF HDC3170 Seite <MULTI FORMAT> Serie HDC2000 HDC3500 mit angebrachtem t Einstellungen HKC-TR37 CAMERA FORMAT (Wenn SYSTEM CONFIG t (Wenn SYSTEM CONFIG t (Wenn SYSTEM CONFIG t <CAMERA I/F>...
- Seite 33 1080/24PsF (RGB444)/3G-B – – 1080/24PsF 1080/50I 625/50I 1080/50I(2x) 1080/50I (2x)/3G-B – – 1080/50I (2x)/Link-A 1080/50I (2x)/Link-B 1080/50I 625/50I 720/50P(2x) 720/50P (2x)/3G-B – – 720/50P (2x)/Link-A 720/50P (2x)/Link-B 720/50P 625/50I 1) Serie HDC2000: HDC2000/2580/2500/2400/1700 2) Wird bei Verwendung der HDCU3170 nicht angezeigt.
- Seite 34 Menü VIDEO/MONITOR Hinweis Mit „a)“ markierte Elemente sind an der HDCU3170 nicht im Triax-Übertragungsmodus verfügbar. VIDEO/MONITOR Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <COLOR BAR> 4K/HD-BAR SELECT BAR 16:9(100%), BAR 16:9(75%), Zur Auswahl der Farbbalken der 4K-Ausgabe/HD- SMPTE 16:9(BLACK), SMPTE Ausgabe. 16:9(-I/Q), BAR 4:3(100%), BAR...
- Seite 35 OFF, ON, --- Zum Einstellen der Wasserwaagen-Anzeige. Diese Option kann eingestellt werden, wenn eine Verbindung zu einer Kamera besteht, deren Objektiv die serielle Kommunikation unterstützt. HDCU3170: Festgelegt auf --- REVERSE OFF, ON Zur Auswahl der Bewegungsrichtung der Anzeige für Neigungen.
- Seite 36 VIDEO/MONITOR Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer MESSAGE ALL, WARNING, OFF <DISPLAY> Zum Einstellen der Anzeige von Meldungen für den Auto-Setup-Funktionsstatus der Kamera, Warnungen im System usw. Zum Einstellen der ALL: Zeigt alle Meldungen an. Elemente, die auf der Seite mit den WARNING: Zeigt Systemwarnmeldungen und Kameraeinstellungsstatus Menüsteuerungsmeldungen an.
- Seite 37 AUDIO/INTERCOM Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <INTERCOM> INTERCOM CH 1CH(PROD), 2CH(PROD&ENG) Zur Auswahl der zu verwendenden Intercom- Kanalnummer. PRODUCER CLEAR COM, 4WIRE, RTS Legt das Intercom-System für die INTERFACE Produzentenleitung fest. SIDETONE –99 bis 99, 0 Legt den Abbruchpegel für den Mithörton fest. CANCEL (Einstellung ist bei CLEAR COM oder RTS möglich) TERMINATION...
- Seite 38 AUDIO/INTERCOM Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <IP AUDIO> AUDIO OUT FORMAT L24/48kHz/1ms/2ch, L24/48kHz/ Zum Einstellen des Audioformats. 1ms/4ch, L24/48kHz/1ms/8ch, Wird nur angezeigt, wenn L24/48kHz/0.125ms/2ch, L24/ HKCU-SFP30 installiert 48kHz/0.125ms/4ch, L24/48kHz/ ist. 0.125ms/8ch, L24/48kHz/ 0.125ms/16ch CH ORDER MIC1, MIC2, AES/EBU1, AES/ Zeigt die Kanalreihenfolge an. EBU2 HD TRUNK AUDIO OUT FORMAT...
- Seite 39 Menü MAINTENANCE Hinweis Mit „a)“ markierte Elemente sind an der HDCU3170 nicht im Triax-Übertragungsmodus verfügbar. MAINTENANCE Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <TRUNK/PROMPTER> TRUNK LINE CHANNEL MODE Wenn <CAMERA I/F> t CABLE Legt die Anzahl der zu verwendenden Kanäle fest. TYPE auf FIBER CAMERA CABLE...
- Seite 40 FORCE LEGACY: Stellt den Kommunikationsmodus fest auf LEGACY ein. OPTICAL SIGNAL: Stellt für die optische Signalausgabe von der CCU an die Kamera ON/OFF ein. (bei Verwendung der HDCU3170 deaktiviert) SIGNAL BAR DISPLAY OFF, ON Schaltet die Signalbalkenanzeige an der Vorderseite ein/aus.
- Seite 41 MAINTENANCE Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <OPTION KEY> READ Ausführen mit ENTER. Den Installationsschlüssel aus dem USB- Flashlaufwerk auslesen. INSTALLED Liste der installierten Optionen. (nur Anzeige) OPTIONS <MISC> OPTICAL SIGNAL ENABLE, DISABLE Legt fest, ob der Zustand der Einstellung OPTICAL BACKUP SIGNAL auf der Seite <CAMERA I/F>...
- Seite 42 Menü NETWORK NETWORK Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <IP ADDRESS> PORT LAN-COM, LAN1, LAN2 Zur Auswahl des Anschlusses, für den die IP- Adresse eingestellt werden soll. DHCP ON, OFF Aktiviert oder deaktiviert DHCP. Wenn LAN1 oder LAN2 ausgewählt ist, so ist DHCP fest auf OFF eingestellt.
- Seite 43 NETWORK Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <NETWORK GENLOCK> PTP MASTER INFO Zeigt die vom PTP-Master bezogenen Werte an. IP ADDRESS 0.0.0.0 bis 255.255.255.255 Zeigt die IP-Adresse des gegenwärtig synchronisierten PTP-Master-Geräts an. Wird nur angezeigt, wenn HKCU-SFP30 installiert SYNC INTERVAL –7 bis –1, –3 Zeigt die Einstellung des Master-Geräts für das ist.
- Seite 44 NETWORK Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <MULTICAST ADDRESS MULTICAST AUTO, MANUAL Zeigt den Modus für die Multicast- 1> ADDRESS Adresseneinstellungen des IP-Streams an. VIDEO OUT LAN1-1 Wird nur angezeigt, wenn IP ADDRESS 224.0.0.1 bis 239.255.255.255 Zeigt die Ziel-IP-Adresse an. HKCU-SFP30 installiert PORT 100 bis 65535 Zeigt die Ziel-Portnummer an.
- Seite 45 NETWORK Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <MULTICAST ADDRESS MULTICAST AUTO, MANUAL Zeigt die Einstellung für MULTICAST ADDRESS der 4> ADDRESS Seite <MULTICAST SETTING> an. INTERCOM OUT LAN1 Wird nur angezeigt, wenn HKCU-SFP30 installiert IP ADDRESS 224.0.0.1 bis 239.255.255.255 Zeigt die Ziel-IP-Adresse an. ist.
- Seite 46 ENABLE, DISABLE Aktiviert/deaktiviert SNMP V1. ENABLE ENABLE, DISABLE Aktiviert/deaktiviert SNMP V2C. V1/V2C RO COMMUNITY sony Zeigt den Namen der ReadOnly-Community an (ASCII-Code, bis zu 32 Zeichen). ALLOW HOST ANY, SPECIFIC Legt die Hosts fest, zu denen eine Verbindung aufgebaut werden kann.
- Seite 47 NETWORK Seitenname Menüpunkt Einstellungswert Beschreibung Seitennummer <PING> PORT LAN-COM Zur Auswahl des Zielanschlusses für die PING- Übertragung. IP ADDRESS 0.0.0.0 bis 255.255.255.255 Zum Einstellen der IP-Adresse des Zielanschlusses für die PING-Übertragung. PING PING-Übertragung. (mit EXEC ausführen) STATISTICS Zeigt die Ergebnisse der PING-Ausführung an. TRANSMITTED 0 bis 5 Anzahl gesendeter Pakete.
- Seite 48 DIAGNOSIS Seitenname Menüpunkt Anzeige Beschreibung Seitennummer <FAN STATUS> PS FAN OK, STOP Zeigt den Funktionsstatus des Netzteillüfters an. REAR FAN OK, STOP Zeigt den Funktionsstatus des rückseitigen Lüfters FRONT FAN1 OK, STOP Zeigt den Funktionsstatus des frontseitigen Lüfters 1 FRONT FAN2 OK, STOP Zeigt den Funktionsstatus des frontseitigen Lüfters 2 FRONT FAN3...
- Seite 49 Nähe dieses Geräts auszuschalten. Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche des Geräts bzw. im Digitale Triax-Übertragung (HDCU3170) Inneren des Geräts Feuchtigkeit ansammeln (Kondensation). Schalten Sie in diesem Fall das Gerät aus, und warten Sie, bis Für die Übertragung zwischen der Kamera und der...
- Seite 50 Temperaturfehler bei Karte (XXX Lagertemperatur –20 °C bis +60 °C gibt den Namen der Karte an) Gewicht HDCU3100: ca. 7,3 kg CCU:OPTICAL CONDITION OK CCU-seitiger Lichtsensorpegel gefallen HDCU3170: ca. 8,1 kg CCU:OPTICAL CONDITION Abmessungen (Einheit: mm) WARNING CCU:OPTICAL CONDITION CARE CCU:OPTICAL CONDITION ERROR CCU:PS FAN STOP FAN-Fehler am Netzteilblock.
- Seite 51 10GBASE-**, 25GBase-** (je nach SFP+/ Mitgeliefertes Zubehör SFP28-Transceivermodul) Kennzeichnungsschilder (1 Satz) Informationen zu den unterstützten SFP+/ Vor Verwendung dieses Geräts (1) SFP28-Transceivermodulen (z. B. OTM- 10GSR1) erhalten Sie vom Sony- Bedienungsanleitung (CD-ROM) (1) Kundendienst oder -Vertrieb. Sonderzubehör Mitgeliefertes Zubehör ST-2110-Schnittstellenkit HKCU-SFP30 Lüfterbaugruppe (1)
- Seite 52 Software-Rechteinhabern verwendet dieses Produkt freie Allgemeines Software. Leistungsaufnahme 1,3 W Um den Anforderungen der Software-Rechteinhaber gerecht zu werden, ist Sony verpflichtet, Sie über den Inhalt dieser Betriebstemperatur 5 °C bis 40 °C Lizenzen informieren. Lagertemperatur –20 °C bis +60 °C...
