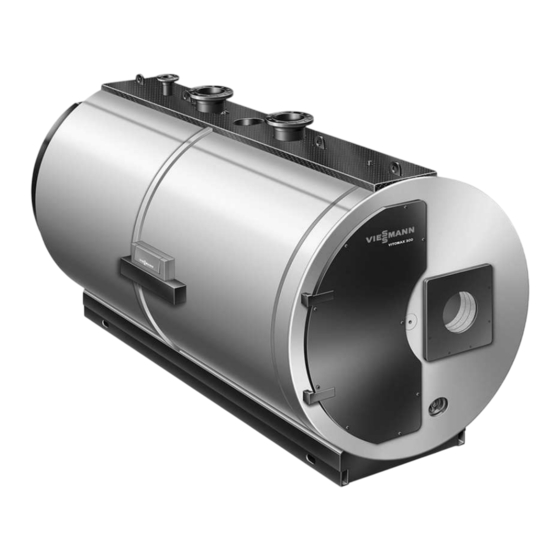

- Seite 1 VIESMANN Bedienungs- und Serviceanleitung für die Fachkraft Vitomax 200-LW Typ M241, 2,1 bis 19,5 MW Öl-/Gas-Heißwassererzeuger Vitomax 300-LT Typ M343, 1,86 bis 5,90 MW Öl-/Gas-Heißwassererzeuger VITOMAX 200-LW VITOMAX 300-LT Bitte aufbewahren! 5681 414 5/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden. - Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bedienungshinweise Hinweise zum Betrieb ................. Außerbetriebnahme ..................Wartungshinweise ..................Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ..... Weitere Angaben zu den Arbeitsschritten ............ 10 Störungsbehebung Diagnose ....................21 Einzelteillisten Einzelteilliste Vitomax 200-LW ..............22 Einzelteilliste Vitomax 300-LT ..............25 Protokolle.................... -
Seite 5: Bedienungshinweise
Bedienungshinweise Hinweise zum Betrieb Wird die Heizungsanlage nicht mit Die erstmalige Inbetriebnahme hat vollenthärtetem Heizungswasser, durch den Ersteller der Anlage oder sondern mit Wasser gemäß den einen von ihm benannten Fachkundi- "Anforderungen an die Wasserbe- gen sowie den zuständigen Sachver- schaffenheit"... -
Seite 6: Außerbetriebnahme
Bedienungshinweise Außerbetriebnahme Kurzzeitige Betriebsunterbrechung Wenn die Kesselanlage vorüberge- Bedienungsanleitung Rege- hend nicht genutzt wird, die Regelung lung auf Abschaltbetrieb schalten. Längerfristige Betriebsunterbrechung Wenn die Kesselanlage für längere Zum wasserseitigen Schutz wird Zeit (mehrere Monate) nicht genutzt empfohlen, den Kessel mit entgas- wird, diese außer Betrieb nehmen. - Seite 7 Bedienungshinweise Wartungshinweise (Fortsetzung) Wir empfehlen den Einsatz eines Zu hohe Abgastemperatur durch ver- Abgasthermometers. Eine Abgastem- schmutzten Kessel oder veränderte peraturüberwachung gibt Aufschluss Brennereinstellung verschlechtern über veränderte Brennereinstellung den Wirkungsgrad. Gegebenenfalls und den Verschmutzungsgrad des muss der Kessel gereinigt oder der Kessels.
-
Seite 8: Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Anlage in Betrieb nehmen ..........2. -
Seite 9: Arbeitsschritte Für Die Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, . . . (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 21. Belüftung des Aufstellraums prüfen 22. Abgasrohr auf Dichtheit prüfen 23. Brenner einregulieren ............ -
Seite 10: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen Angaben des Brennerherstel- 7. Abgasschieber bzw. -klappe (falls lers und zum Zubehör vorhanden) öffnen. 1. Kesseltür öffnen und prüfen, ob 8. Prüfen, ob die Reinigungsöffnung die Wirbulatoren (falls vorhanden) am Abgasabzug verschlossen ist. -
Seite 11: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 16. Verschlüsse auf Dichtheit prüfen 17. Nach ca. 50 Betriebsstunden und erforderlichenfalls nachzie- Kesseltür und Reinigungsdeckel auf Dichtheit prüfen und Schrau- ben nachziehen (Anzugsmoment ca. 20 Nm). Anlage außer Betrieb nehmen Gefahr 1. -
Seite 12: Brenner Abbauen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner abbauen 1. Brennstoffversorgungsleitung abbauen. 2. Schrauben A lösen und Brenner mit Brennerplatte B abnehmen. Kesseltür öffnen Schrauben A an Kesseltür B lösen und Kesseltür aufklappen. -
Seite 13: Reinigungsdeckel Und Brennkammerdeckel Öffnen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Reinigungsdeckel und Brennkammerdeckel öffnen 1. Reinigungsdeckel B abbauen. 2. Brennkammerdeckel A auf- schwenken bzw. bei Vitomax 200- LW abnehmen. Hinweis Brennkammerdeckel A nur bei Vitomax 200-LW ab 5,3 MW und bei Vitomax 300-LT. -
Seite 14: Heizfläche, Abgasabzug Und Abgasrohr Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Züge A, Brennkammer B und 2. Verbrennungsrückstände aus Umlenkkammer reinigen und Ver- Abgasrohr und Abgasabzug entfer- brennungsrückstände entfernen. nen. Wirbulatoren einschieben und Kesseltür schließen... -
Seite 15: Reinigungsdeckel Und Brennkammerdeckel Anschrauben
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Wirbulatoren B (nur in 3. Zug) bis 2. Schrauben der Kesseltür C zum Anschlag bzw. so weit in die gleichmäßig und über Kreuz anzie- Heizgaszüge einschieben, bis ein hen (Anzugsmoment ca. 20 Nm). leichter Widerstand überwunden ist;... -
Seite 16: Brenner Mit Brennerflansch Anbauen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner mit Brennerflansch anbauen 1. Brennerplatte B für Brenneran- schluss mit Dichtung an Kessel- flansch C schrauben. Hinweis Falls separat mitgelieferte Brenner- platte werkseitig nicht vorbereitet ist, Brennerbefestigungslöcher in Brennerplatte bohren und Öffnung für Flammkopf ausbrennen. -
Seite 17: Sicherheitsventil Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sicherheitsventil prüfen Betriebsdruck auf Ansprechdruck Angaben des Herstellers erhöhen oder bei Erreichen von 85 % des Ansprechdrucks von Hand anlüf- ten. Alle wasserseitigen Anschlüsse nach dem Befüllen des Kes- sels auf Dichtheit prüfen Nach jedem Öffnen der Anschlüsse 2. -
Seite 18: Brenner Einregulieren
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Füll- Ergän- Zäh- Gesamt- Gesamt- Wasseraufbe- Datum was- zungs- ler- wasser- härte wert reitung wasser stand menge Spei- Kes- Kes- Mittel Dosier- sel- sel- menge was- was- was- Brenner einregulieren Angaben des Brennerherstel- Nenn-Wär- Heizgasseitiger Wi- lers... - Seite 19 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Nenn-Wär- Heizgasseitiger Wi- Nenn-Wär- Heizgasseitiger Wi- meleis- derstand meleis- derstand tung tung 11,2 1500 15,0 13,8 1550 15,5 15,0 1600 16,0 1000 10,0 16,5 1500 15,0 1050 10,5 19,5 1750 17,5 Zum Schutz vor Taupunktkorrosion Vitomax 300-LT muss die 2.
- Seite 20 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Betrieb mit Brennerbelastung < 60 % Die Mindestkesselwassertemperatur Die Mindest-Wärmeleistung für die beträgt bei Ölbetrieb 60 ºC und bei Grundlaststufe den Verhältnissen der Gasbetrieb 65 ºC. Abgasanlage entsprechend einstel- Die Rücklauftemperaturanhebung ist len.
-
Seite 21: Störungsbehebung
Störungsbehebung Diagnose Störung/ Verhalten der Störungsursache Maßnahme Anlage Brenner läuft nicht an Keine Spannung vor- Hauptschalter einschal- handen Sicherheitskette hat Sicherheitseinrichtung ausgelöst prüfen Brennerstörlampe leuch- Entstörknopf am Bren- tet auf nersteuergerät drücken Brennstoffzufuhr unter- Absperrarmaturen in der brochen Brennstoffleitung und Fil- ter öffnen Sonstige Störungen nach Anweisung des Brenner- herstellers beheben... -
Seite 22: Einzelteillisten
Einzelteillisten Einzelteilliste Vitomax 300-LT Hinweise für Ersatzbestellungen! Bitte Herstell-Nr. und Typ angeben. Benötigte Einzelteile ankreuzen und Stückzahl angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. - Seite 23 Einzelteillisten Einzelteilliste Vitomax 300-LT (Fortsetzung)
- Seite 24 Einzelteillisten Einzelteilliste Vitomax 300-LT (Fortsetzung)
-
Seite 25: Anforderungen An Die Wasserbeschaffenheit
Einzelteillisten Anforderungen an die Wasserbeschaffenheit Heizungsanlagen mit bestimmungsgemäßen Betriebstempe- raturen bis 100 ºC (VDI 2035) Es muss vermieden werden, dass Bei Beachtung dieser Hinweise wird sich Steinbelag (Calciumcarbonat) die Bildung von Kalkablagerungen auf übermäßig an den Heizflächen anla- den Heizflächen minimiert. gert. - Seite 26 Im Dauerbetrieb stellen sich normalerweise deutlich niedrigere Werte ein. Werden geeignete anorganische Korrosionsinhibitoren verwendet, kann die Sauerstoff- konzentration im Kreislaufwasser bis zu 0,1 mg/Liter betragen. Für Viessmann Heißwassererzeuger ist als untere Phosphat-Konzentration der halbe Maximalwert von 2,5 bzw. 5 mg/Liter PO einzuhalten.
-
Seite 27: Vermeidung Von Schäden Durch Wasserseitige Korrosion
Einzelteillisten Anforderungen an die Wasserbeschaffenheit (Fortsetzung) salzarm salzhaltig < 10 Natriumsulfit (Na Liter Vermeidung von Schäden durch wasserseitige Korrosion Die heizwasserseitige Korrosionsbe- Geschlossene Anlagen z.B. mit ständigkeit der in Heizungsanlagen Membran-Ausdehnungsgefäß bie- und Wärmeerzeugern eingesetzten ten bei richtiger Größe und richtigem Eisenwerkstoffe beruht auf der Abwe- Systemdruck einen guten Schutz vor senheit von Sauerstoff im Heizungs-... - Seite 28 Einzelteillisten Anforderungen an die Wasserbeschaffenheit (Fortsetzung) Bei einer korrosionstechnisch Falls Chemikalien zum Korrosions- geschlossenen Warmwasser-Hei- schutz eingesetzt werden, empfehlen zungsanlage, bei der die vorgenann- wir, sich die Unbedenklichkeit der ten Punkte berücksichtigt wurden, Zusätze gegenüber den Kesselwerk- sind zusätzliche Korrosionsschutz- stoffen und den Werkstoffen der maßnahmen nicht erforderlich.
-
Seite 29: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgasabzug und Abgasrohr reinigen Kesseltür öffnen ......Kesseltür schließen .......... - Seite 33 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
