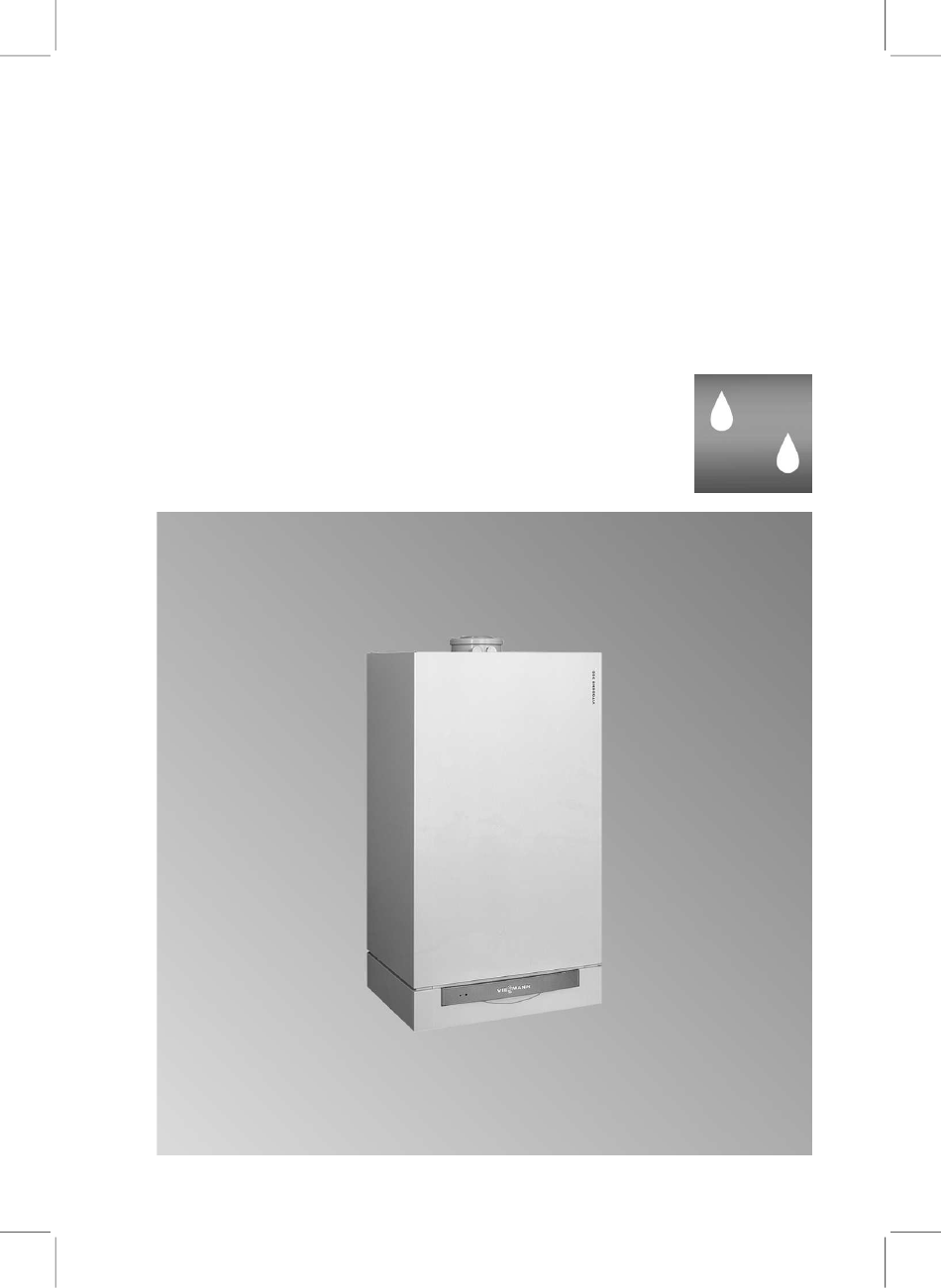

VIESMANN
Montageanleitung
für die Fachkraft
Vitodens 300
Typ WB3B, 4,2 bis 35,0 kW
Gas-Brennwertkessel als Wandgerät
Erdgas- und Flüssiggas-Ausführung
VITODENS 300
Nach Montage entsorgen!
5851 872
12/2005

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITODENS 300 WB3B

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitodens 300 Typ WB3B, 4,2 bis 35,0 kW Gas-Brennwertkessel als Wandgerät Erdgas- und Flüssiggas-Ausführung VITODENS 300 Nach Montage entsorgen! 5851 872 12/2005...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Gefahr die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Per- Unfallverhütung, sonenschäden. die gesetzlichen Vorschriften zum Umweltschutz, Achtung die berufsgenossenschaftlichen...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Produktinformation ..................Montagevorbereitung.................. Vorbereitungen zur Montage des Heizkessels .......... Montageablauf Heizkessel anbauen und Anschlüsse montieren .......... Abgasanschluss ..................Kondenswasseranschluss ................Gasanschluss..................... Regelungsgehäuse öffnen ................10 Elektrische Anschlüsse................11 Zuordnung der Anschlüsse an Stecker 28 ..........14 Anschlussleitungen verlegen ..............15 Regelungsgehäuse schließen und Bedienteil einsetzen ......
  • Seite 4: Produktinformation

    Produktinformation Vitodens 300, WB3B Nenn-Wärmeleistung 13 und 19 kW: Vorgerichtet für den Betrieb mit Erdgas E und Erdgas LL. Umstellung auf Flüssiggas P (ohne Umstellsatz) siehe Serviceanleitung. Nenn-Wärmeleistung 26 und 35 kW: Vorgerichtet für den Betrieb mit Erdgas E. Umstellung auf Erdgas LL und Flüssiggas P (mit Umstellsatz) siehe Servicean- leitung.
  • Seite 5: Montagevorbereitung

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels Bauseitige Vorbereitung der Gas-, Wasser- und Elektroanschlüsse siehe Montageanleitung Montagehilfe oder Montagerahmen. A Heizungsvorlauf Rp¾ F Befüllung/Entleerung B Speichervorlauf G¾ G Bereich für elektrische Leitungen C Gasanschluss H Maß bei Aufstellung mit unterge- D Speicherrücklauf G¾ stelltem Speicher-Wasserwärmer.
  • Seite 6 Montagevorbereitung (Fortsetzung) Nenn-Wärmeleistungsbereich 4,2 - 13 4,8 - 19 6,6 - 26 8,7 - 35 Hinweis 2. Gasanschluss nach TRGI bzw. Der Heizkessel (Schutzart IP X4 D) ist TRF vorbereiten. für den Einbau in Nassräume im Schutzbereich 1 gemäß DIN VDE 3.
  • Seite 7: Heizkessel Anbauen Und Anschlüsse Montieren

    Heizkessel anbauen und Anschlüsse montieren Hinweis Schnellentlüfter und Anschluss-Stück für das Ausdehnungsgefäß (nur bei 26 und 35 kW) liegen separat verpackt bei. A Heizungsvorlauf D Speicherrücklauf B Speichervorlauf E Heizungsrücklauf C Gasanschluss F Befüllung/Entleerung...
  • Seite 8: Abgasanschluss

    Abgasanschluss Abgas-Zuluftleitung anschließen. Montageanleitung Abgassys- tem. Kondenswasseranschluss Kondenswasserleitung mit Gefälle und Rohrbelüftung an das Abwasser- netz anschließen. Gasanschluss Hinweis zum Betrieb mit Flüssig- gas! Wir empfehlen beim Einbau des Heiz- kessels in Räumen unter Erdgleiche den Einbau des externen Sicherheits- magnetventils.
  • Seite 9 Gasanschluss (Fortsetzung) 1. Dichtheitsprüfung durchführen. 2. Gasleitung entlüften. Achtung Umstellung auf andere Gas- Überhöhter Prüfdruck führt art: zu Schäden an Heizkessel Serviceanleitung und Gasarmatur. Max. Prüfüberdruck 150 mbar. Bei höherem Druck für Lecksuche den Heizkessel und Gasarmaturen von der Hauptleitung trennen (Ver- schraubung lösen).
  • Seite 10: Regelungsgehäuse Öffnen

    Regelungsgehäuse öffnen...
  • Seite 11: Elektrische Anschlüsse

    Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden separaten Monta- geanleitungen beachten. Achtung Durch elektrostatische Entladung können elektronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z.B. Heizungs- oder Wasserrohre berühren, um die statische Aufladung abzuleiten.
  • Seite 12 Elektrische Anschlüsse (Fortsetzung) A Funkuhrempfänger B Vitotrol 100 UTD (nur bei Rege- lung für angehobenen Betrieb) Bei Anschluss Brücke entfernen. C Vitotrol 100 UTA (nur bei Rege- lung für angehobenen Betrieb) Bei Anschluss Brücke entfernen.
  • Seite 13 Elektrische Anschlüsse (Fortsetzung) Stecker 230 V~ Netzanschluss Zubehör (230 V Zirkulationspumpe G ~ 50 Hz). Bei Aufstellung in oder Nassräumen darf der Netzan- Externe Heizkreispumpe G schluss von Zubehör außerhalb oder des Nassbereiches nicht an der Umwälzpumpe zur Speicherbe- Regelung durchgeführt werden. heizung G Wird der Heizkessel außerhalb oder...
  • Seite 14: Zuordnung Der Anschlüsse An Stecker 28

    Elektrische Anschlüsse (Fortsetzung) Speichertemperatursensor (liegt dem Anschluss-Set des Spei- cher-Wassererwärmers bei). aVG KM-Bus-Teilnehmer (Zubehör) Fernbedienung Vitotrol 200 oder 300 Vitocom 100 Erweiterungssatz für einen Heizkreis mit Mischer Vitosolic Externe Erweiterung H1 oder Zuordnung der Anschlüsse an Stecker 28 An der Regelung muss die Codier- Funktion Codie- adresse 53 auf die Funktion des...
  • Seite 15: Anschlussleitungen Verlegen

    Elektrische Anschlüsse (Fortsetzung) Anschlussleitungen verlegen Achtung Anschlussleitungen werden beschädigt, wenn sie an heißen Bauteilen anliegen. Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen nicht überschritten werden. A Kleinspannungsanschlüsse F Leitungsdichtung für Netzleitung B 230 V-Anschlüsse % Stecker für Anschluss Speicher- C Interne Erweiterung...
  • Seite 16: Regelungsgehäuse Schließen Und Bedienteil Einsetzen

    Elektrische Anschlüsse (Fortsetzung) Bei größeren Leitungsquerschnitten (bis 14 mm) vorhandene Leitungs- durchführung entfernen. Leitung mit der am Gehäuseunterteil aufgesteck- ten Leitungsdichtung F (schwarz) befestigen. Regelungsgehäuse schließen und Bedienteil einsetzen...
  • Seite 17: Vorderblech Anbauen

    Vorderblech anbauen Inbetriebnahme und Einregulierung Inbetriebnahme und Einregulierung siehe Serviceanleitung.
  • Seite 20 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
