- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 300-B Typ EVB Speicher-Wassererwärmer, 300 Liter VITOCELL 300-B Nach Montage entsorgen! 5581 868 4/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Achtung die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Unfallverhütung, Sach- und Umweltschäden. die gesetzlichen Vorschriften zum Umweltschutz, Hinweis die berufsgenossenschaftlichen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagehinweise Produktinformation ..................Vitocell 300-B ..................Anschlüsse ....................Hinweise zur Aufstellung................Montageablauf Speicher-Wassererwärmer aufstellen ............Tauchhülse und Speichertemperatursensor einbauen ......... Speichertemperatursensor für Solarbetrieb einbauen ........10 Potenzialausgleich anschließen..............11 Heizwasserseitig anschließen..............11 Installationsbeispiel ................. 13 Trinkwasserseitig anschließen ..............14 Haube anbauen .................. -
Seite 4: Produktinformation

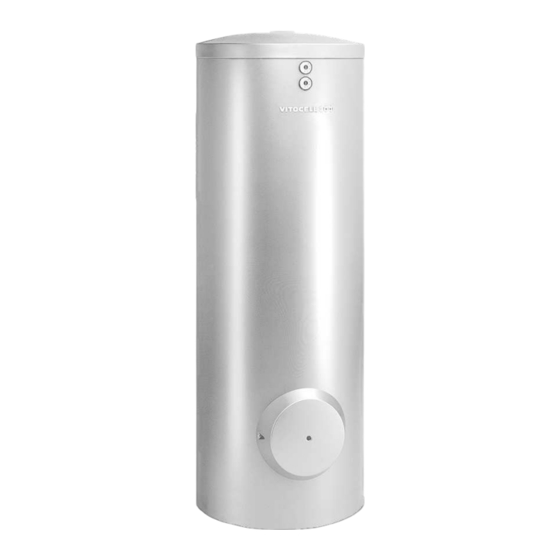

Produktinformation Vitocell 300-B Innenbeheizter Speicher-Wasser- erwärmer aus Edelstahl zur Trinkwas- Speicherinhalt: 300 Liter sererwärmung in Verbindung mit Heizkesseln, Fernheizungen und Nie- Geeignet für Anlagen nach DIN 1988, dertemperatur-Heizsystemen für biva- EN 12828 und DIN 4753. lenten Betrieb. -
Seite 5: Anschlüsse
Produktinformation (Fortsetzung) Anschlüsse... - Seite 6 Produktinformation (Fortsetzung) A Warmwasser B Speichertemperatursensor oder Temperaturregler (obere Heiz- wendel) C Heizwasservorlauf (Heizkessel oder Wärmepumpe) D Kombiniertes Temperatur/Druck- Sicherheitsventil R½ (DN 15/90°C/10 bar) E Zirkulation F Heizwasserrücklauf (Heizkessel oder Wärmepumpe) G Speichertemperatursensor oder Temperaturregler (untere Heiz- wendel) H Heizwasservorlauf (Solaranlage oder Wärmepumpe) I Heizwasserrücklauf (Solaranlage oder Wärmepumpe) und Spei-...
-
Seite 7: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Achtung Um Materialschäden zu ver- Die Wärmedämmung darf nicht meiden, Speicher-Wasser- mit offener Flamme in Berüh- erwärmer in einem rung kommen. frostgeschützten und zugfreien Vorsicht bei Löt- und Schweiß- Raum aufstellen. arbeiten. Andernfalls muss der Spei- cher-Wassererwärmer, falls er Zur Bedienung des Temperaturreglers nicht betrieben wird, bei Frost-... -
Seite 8: Speicher-Wassererwärmer Aufstellen
Speicher-Wassererwärmer aufstellen 1. Stellfüße bis zum Anschlag in die 4. Fühlerleitung des unteren Thermo- Sechskant-Muttern einschrauben meters durch Öffnung und Lei- und Speicher-Wassererwärmer tungskanal führen. ausrichten. 5. Reduziermuffen und Tauchhülsen Hinweis eindichten. Stellfüße nicht mehr als 35 mm herausdrehen. 6. Thermometerfühler außen an der Andrückfeder der Sensorbefesti- 2. -
Seite 9: Tauchhülse Und Speichertemperatursensor Einbauen
Speicher-Wassererwärmer aufstellen (Fortsetzung) 7. Sensorbefestigung mit Fühler bis zum Anschlag in die untere Tauch- hülse einführen. Tauchhülse und Speichertemperatursensor einbauen Hinweis Achtung Der heizseitige Speichertempera- Nur die mitgelieferte Tauch- tursensor liegt in der Verpackung hülse verwenden. der entsprechenenden Regelung. Falls der einzusetzende Sen- Der solarseitige Speichertempera- sor oder Fühler nicht in diese tursensor liegt in der Verpackung... -
Seite 10: Speichertemperatursensor Für Solarbetrieb Einbauen
Tauchhülse und Speichertemperatursensor . . . (Fortsetzung) Speichertemperatursensor für Solarbetrieb einbauen Für Solarbetrieb den Speichertempe- ratursensor mit einem Einschraubwin- kel (Zubehör) in den Heizungsrücklauf (Solaranlage) einbauen. Sensor bis zum Anschlag in die Tauchhülse ein- führen. -
Seite 11: Potenzialausgleich Anschließen
Speichertemperatursensor für Solarbetrieb . . . (Fortsetzung) Potenzialausgleich anschließen Potenzialausgleich nach den techni- schen Anschlussbedingungen (TAB) des örtlichen Energieversorgungsun- ternehmens und den VDE-Bestim- mungen ausführen. Heizwasserseitig anschließen Temperaturregler und Sicherheits- Zulässiger Betriebsdruck temperaturbegrenzer so einstellen, solarseitig: 25 bar dass die Trinkwassertemperatur im heizwasserseitig: 25 bar Speicher-Wassererwärmer 90 ºC... - Seite 12 Heizwasserseitig anschließen (Fortsetzung) 2. Vorlaufleitung mit Steigung verle- 4. Nur bei Anlagen mit Solarbetrieb: gen und an höchster Stelle mit Ent- Zusätzlichen Sicherheitstempera- lüftungsventil versehen. turbegrenzer einbauen, falls pro m Absorberfläche weniger als 40 Liter 3. Nur bei Heizwasser-Vorlauftempe- Warmwasservolumen zur Verfü- raturen über 110 ºC: gung stehen.
-
Seite 13: Installationsbeispiel
Heizwasserseitig anschließen (Fortsetzung) Installationsbeispiel A Sonnenkollektor E Speicher-Wassererwärmer B Befüllarmatur F Warmwasser C Solar-Handfüllpumpe G Öl-/Gas-Heizkessel D Kaltwasser H Heizkreis... -
Seite 14: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten. Alle Rohrleitungen mit lösbaren Ver- bindungen anschließen. Nicht benötigte Anschlüsse mit Rot- gusskappen verschließen. Zirkulationsleitung mit Zirkulations- pumpe, Rückschlagklappe und Zeit- schaltuhr ausrüsten. Schwerkraftbetrieb nur bedingt möglich. - Seite 15 Trinkwasserseitig anschließen (Fortsetzung) Hinweise zum Sicherheitsventil Die Anlage muss zum Schutz vor Verengungen in der Leitung zwischen Überdruck mit einem bauteilgeprüften Sicherheitsventil und Speicher-Was- Membran-Sicherheitsventil ausgerüs- sererwärmer sind unzulässig. tet werden. Die Ausblaseleitung des Sicherheits- Zul. Betriebsüberdruck: 10 bar. ventils darf nicht verschlossen wer- Der Anschluss-Durchmesser des den.
-
Seite 16: Haube Anbauen
Haube anbauen Inbetriebnahme Serviceanleitung Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
