DVM1322 – DIGITALES THERMOMETER
1. Einführung

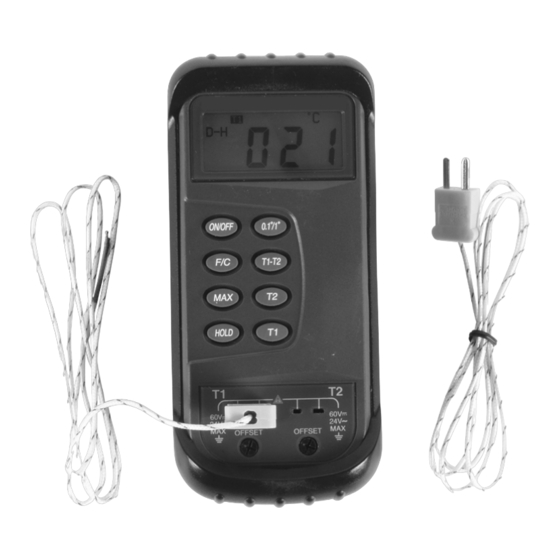

Das DVM1322 ist ein kompaktes, tragbares digitales Thermometer mit einem 3 ½-stelligen LC-
Display. Es wurde zum Gebrauch mit einem externen K-Typ-Thermoelement entworfen. Die
Temperaturanzeigen sind in Übereinstimmung mit IEC584. Diese Norm betrifft Temperatur-
Spannungstabellen für K-Typ-Thermoelemente. Zwei "K"-Thermoelemente werden mitgeliefert.
2. Sicherheit
- Messen Sie keine Spannungen über 24VAC oder 60VDC; dies um Elektroschocks zu
vermeiden.
- Führen Sie nie Messungen in einem Mikrowellenherd durch. So vermeiden Sie
Brandwunden.
Biegen Sie die Messleitungen des Thermoelements nicht zu scharf, besonders in der Nähe des
Anschlusses. Wenn Sie das trotzdem tun, können die Messleitungen brechen.
Das
Symbol auf dem Instrument zeigt, dass der Anwender weitere Details in der
Betriebsanleitung nachschlagen soll.
3. Betrieb
a) Die Temperatureinheit wählen
Die Messwerte werden entweder in ° C oder in ° F angezeigt. Wenn das Gerät aktiviert wird, wird
es die letzt verwendete Temperatureinheit wählen. Drücken Sie die F/C-Taste um die Einheit zu
ändern.
b) Temperaturanzeige: einfacher Eingang
Das Thermometer zeigt die Temperatur des Thermoelements, der mit dem selektierten Eingang
verbunden ist, an. Drücken Sie T1 oder T2 um die Temperatur des Thermoelements, der mit
dem T1- oder T2-Eingang verbunden ist, zu sehen. Die Nummer des Eingangs, der im Moment
aktiv ist, wird auf dem Display erscheinen. ("T1" oder "T2").
c) Temperaturanzeige: zwei Eingänge
Sie können mittels der T1-T2-Taste die Differentialtemperatur messen. Das DVM1322 wird jetzt
die Temperaturdifferenz zwischen den zwei Thermoelementen (Temperatur von T1 –
Temperatur von Thermoelement T2) messen. Das "T1-T2"-Symbol erscheint auf dem LCD.
d) "Data–Hold"-Modus
Drücken Sie auf die HOLD-Taste um den Data-Hold-Modus zu aktivieren. Das "D-H"-Symbol
erscheint auf dem Display. Wenn der "Data-Hold"-Modus aktiviert ist, fixiert das Thermometer
die Messwerte für den gewählten Eingang (T1, T2 oder T1-T2) und alle weiteren Messungen
werden vorübergehend unterbrochen. Drücken Sie erneut "HOLD" um den "Data-Hold"-Modus
zu deaktivieren. Das Gerät wird jetzt seine Messungen fortsetzen.
DVM1322
13
