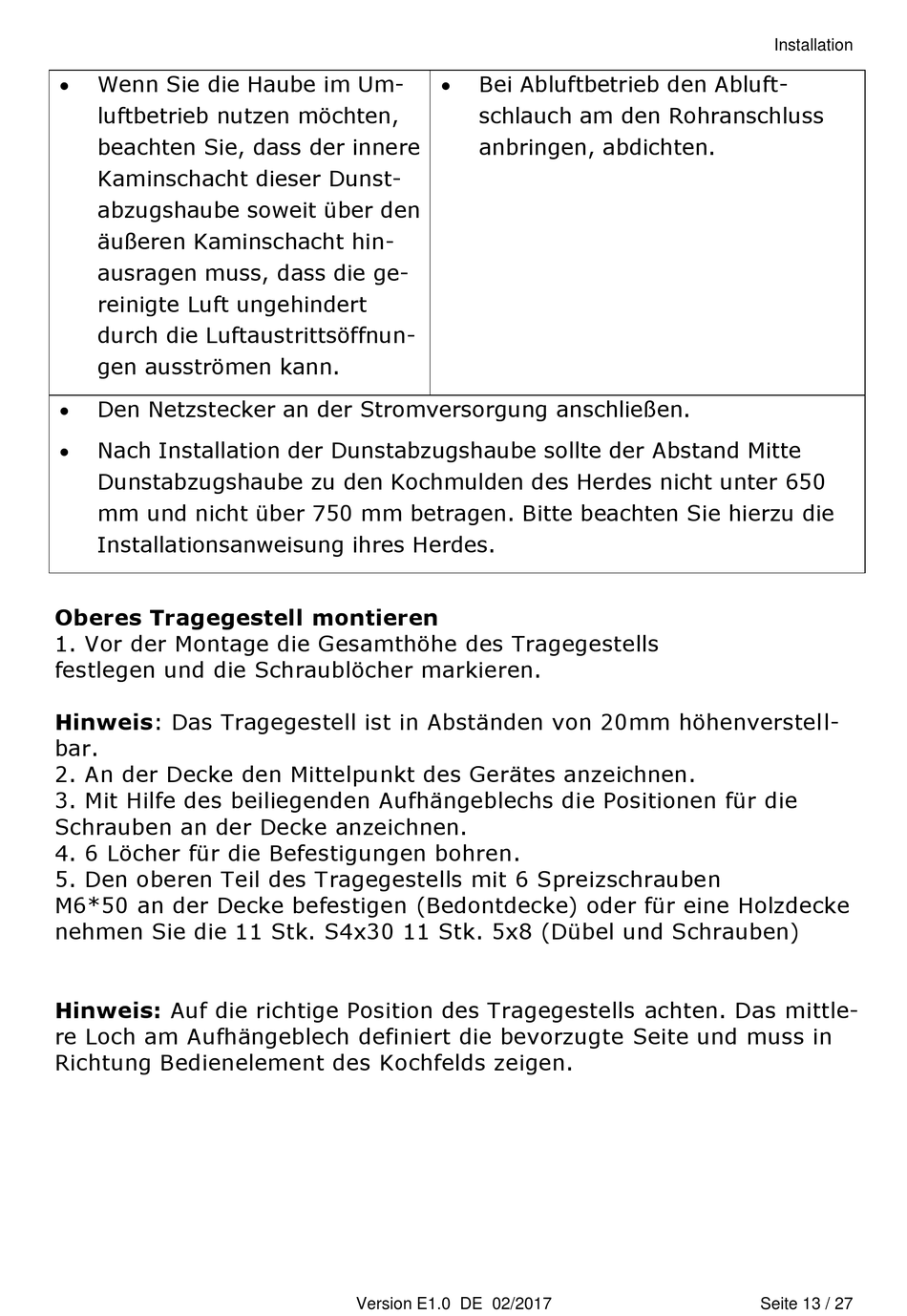

Wenn Sie die Haube im Um-
luftbetrieb nutzen möchten,
beachten Sie, dass der innere
Kaminschacht dieser Dunst-
abzugshaube soweit über den
äußeren Kaminschacht hin-
ausragen muss, dass die ge-
reinigte Luft ungehindert
durch die Luftaustrittsöffnun-
gen ausströmen kann.
Den Netzstecker an der Stromversorgung anschließen.
Nach Installation der Dunstabzugshaube sollte der Abstand Mitte
Dunstabzugshaube zu den Kochmulden des Herdes nicht unter 650
mm und nicht über 750 mm betragen. Bitte beachten Sie hierzu die
Installationsanweisung ihres Herdes.
Oberes Tragegestell montieren
1. Vor der Montage die Gesamthöhe des Tragegestells
festlegen und die Schraublöcher markieren.
Hinweis: Das Tragegestell ist in Abständen von 20mm höhenverstell-
bar.
2. An der Decke den Mittelpunkt des Gerätes anzeichnen.
3. Mit Hilfe des beiliegenden Aufhängeblechs die Positionen für die
Schrauben an der Decke anzeichnen.
4. 6 Löcher für die Befestigungen bohren.
5. Den oberen Teil des Tragegestells mit 6 Spreizschrauben
M6*50 an der Decke befestigen (Bedontdecke) oder für eine Holzdecke
nehmen Sie die 11 Stk. S4x30 11 Stk. 5x8 (Dübel und Schrauben)
Hinweis: Auf die richtige Position des Tragegestells achten. Das mittle-
re Loch am Aufhängeblech definiert die bevorzugte Seite und muss in
Richtung Bedienelement des Kochfelds zeigen.
Bei Abluftbetrieb den Abluft-
schlauch am den Rohranschluss
anbringen, abdichten.
Version E1.0 DE 02/2017
Installation
Seite 13 / 27
