- Seite 1 Dunstabzugshaube KH 60-8.2 sw Gebrauchs- und Montageanweisung...
-
Seite 2: Einleitung
Einleitung Bevor Sie das Gerät in Betrieb nehmen, lesen Sie diese Gebrauchsanweisung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Gerät Kennenlernen

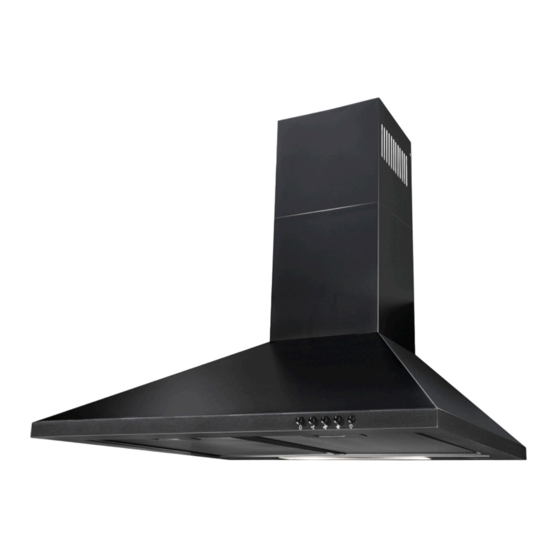

Gerät kennenlernen Lieferumfang Gerät Abluftschlauch Luftauslassdeckel Kaminblenden mit Wandhalterung und Kaminblenden-Halterungen Zubehörmaterial Gebrauchsanweisung Bezeichnung 1) Kamin 2) Gehäuse 3) Bedienknöpfe 4) Beleuchtung Seite 3... - Seite 4 Zubehör für den Einbau Abbildung Anzahl Bezeichnung Abluftschlauch Luftauslassdeckel Wandhalterung Kaminblenden-Halterungen Kaminblenden Montagematerial Wenn der Luftauslassdeckel im Lieferumfang fehlt, prüfen, ob er schon im Abluftstutzen montiert ist. Im Lieferumfang nicht inbegriffen: ‒ Aktivkohlefilter für Umluftbetrieb, optional (beim Kundendienst bestellbar) Kundendienst Tel. +49 (0)2944 9716791 Seite 4...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..............6 1.1 Sicherheit und Verantwortung ..........7 1.2 Sicherheit und Warnungen ............ 7 Montage ................8 2.1 Gerät zur Montage vorbereiten ..........9 2.2 Wandmontage im Abluftbetrieb ..........11 2.3 Montage im Umluftbetrieb ........... 15 Inbetriebnahme .............. -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit 1 Zu Ihrer Sicherheit Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere Verwendung aufbewahren. Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. -
Seite 7: Sicherheit Und Verantwortung
Zu Ihrer Sicherheit 1.1 Sicherheit und Verantwortung Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten ERSTICKUNGSGEFAHR! Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Verpackungsmaterial von Kindern fernhalten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen, benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu... -
Seite 8: Montage
Montage Das Gerät nur verpackt transportieren, um Personen- und Sachschäden zu vermeiden. 2 Montage Vor dem auspacken, das Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen Das Gerät ist für den Transport geschützt. Alle Verpackungsteile, Folien und Klebebänder entfernen. -
Seite 9: Gerät Zur Montage Vorbereiten
Montage 2.1 Gerät zur Montage vorbereiten • Falschanschluss kann zur Zerstörung der Leistungselektronik führen. • Die Anschlussdaten auf dem Typenschild müssen mit denen des Stromversorgungsnetzes übereinstimmen. • Das Gerät nur über eine vorschriftsmäßig geerdete Schutzkontakt- Steckdose anschließen. STROMSCHLAGGEFAHR! Die Montagearbeiten und die elektrische Verkabelung dürfen nur von einer Elektro-Fachkraft in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen. - Seite 10 Montage Die Dunstabzugshaube kann sowohl im Abluft- als auch im Umluftbetrieb eingesetzt werden. Vor der Montage der Dunstabzugshaube den Abluftstutzen am Gehäuse montieren. Das Gerät • so anbringen, dass der Netzstecker zugänglich ist. • nicht mit Mehrfachsteckdosen oder Verlängerungskabeln am Stromnetz anschließen.
-
Seite 11: Abmessungen
Montage Abmessungen Gerätemaße Höhe 198 mm Breite 595 mm Tiefe 480 mm Höhe Kamin 652 mm 2.2 Wandmontage im Abluftbetrieb LEBENSGEFAHR! Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig. - Seite 12 Montage • Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum bestimmten Einschränkungen. Bei Abluftbetrieb wird die angesaugte Luft durch den Fettfilter gereinigt und danach über einen Abluftkanal ins Freie geleitet. Deshalb immer für ausreichende Zuluft sorgen.
- Seite 13 Montage 1. Die Wandhalterung an die Wand halten und die 3 Bohrlöcher markieren. 2. Drei Löcher in die Wand bohren (s. Abb. 1). 3. Die Dübel fixieren. 4. Die Wandhalterung mit 3 Schrauben montieren. Abb. 1 5. Die Dunstabzugshaube an die Wandhalterung hängen (s. Abb. 2). Abb.
- Seite 14 Montage 7. Zur Montage der Kaminblenden-Halterungen eine Senkrechte nach oben ziehen. 8. Die Kaminblenden-Halterungen an die Wand halten und die Bohrlöcher markieren. 9. Die Löcher bohren und die Dübel einsetzen. 10. Die Halterungen anschrauben. 11. Die untere Kaminblende auf die Haube setzen und in die Halterung einrasten.
-
Seite 15: Montage Im Umluftbetrieb
Montage 14. Die Kaminblende in die Halterung einrasten. Abb. 6 2.3 Montage im Umluftbetrieb Für den Umluftbetrieb ist der Einbau von Aktivkohlefiltern notwendig. Wenn der Aktivkohlefilter eingebaut ist, verringert sich die Abluftleistung. Die angesaugte Luft wird zuerst über den Fettfilter und danach über einen zusätzlichen Aktivkohlefilter geleitet und gereinigt wieder in den Küchenraum abgegeben. - Seite 16 Montage Aktivkohlfilter einsetzen 1. Um den Aktivkohlefilter einzubauen, zuerst der Fettfilter abmontieren. Den Fettfilter durch Gegendrücken des Verschlusses herausnehmen. Wenn nötig, reinigen (siehe Abb. 8). Abb. 8 2. Die Aktivkohlefilter (Abb.9) in beide Seiten einsetzen und drehen, bis sie einrasten. 3.
-
Seite 17: Inbetriebnahme
Inbetriebnahme 3 Inbetriebnahme ERSTICKUNGSGEFAHR! BRANDGEFAHR! Immer für ausreichend Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit Gasherden oder anderen mit Flüssigbrennstoff betriebenen Geräten benutzt wird. • Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt. • Keine Speisen unter der Dunstabzugshaube flambieren. •... -
Seite 18: Bedienblende
Inbetriebnahme 3.1 Bedienblende Ausschalten der Dunstabzugshaube. Einschalten der Dunstabzugshaube. Der Lüftermotor läuft mit langsamer Geschwindigkeit. Einschalten der Dunstabzugshaube. Der Lüftermotor läuft mit mittlerer Geschwindigkeit. Einschalten der Dunstabzugshaube. Der Lüftermotor läuft mit hoher Geschwindigkeit. Ein- und Ausschalten der Beleuchtung. 3.2 Verringern der Umweltauswirkung •... -
Seite 19: Wartung Und Pflege
Wartung und Pflege 4 Wartung und Pflege STROMSCHLAGGEFAHR! Das Gerät darf während der Wartung oder Reinigung nicht am Stromnetz angeschlossen sein. Vor allen Wartungs- und Reinigungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. Das Gerät nie mit Dampfreinigungsgeräten oder Hochdruckreinigern reinigen. -
Seite 20: Fettfilter Reinigen
Wartung und Pflege 3. Das Innen- und Außengehäuse einschließlich Bedienblende mit einem weichen feuchten Tuch und warmer Spülmittellauge reinigen. Milde Spülmittel verwenden. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden. 4. Mit einem weichen Tuch trocknen. 5. Metallfilterkassette wieder einsetzen. 6. Das Gerät nach der Reinigung am Stromnetz anschließen. 4.2 Fettfilter reinigen BRANDGEFAHR! Filterwechsel und Reinigungsintervalle einhalten. -
Seite 21: Aktivkohlefilter Wechseln
Wartung und Pflege 4.3 Aktivkohlefilter wechseln Je nach Benutzung der Dunstabzugshaube müssen Aktivkohlefilter halbjährlich ausgewechselt werden, mindestens jedoch jährlich. Dieser Filter kann weder gewaschen noch wiederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. Die hohe Qualität der Aktivkohle garantiert bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen. -
Seite 22: Leuchtmittel Auswechseln
Wartung und Pflege 4.4 Leuchtmittel auswechseln STROMSCHLAGGEFAHR! Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. VERBRENNUNGSGEFAHR! Das Leuchtmittel darf erst nach dem Abschalten des Gerätes und nach vollständigem Abkühlen des Leuchtmittels berührt werden. Das Leuchtmittel nicht mit einer Wärmeisolierung oder anderem Material abdecken. -
Seite 23: Gerät Außer Betrieb Nehmen
Fehler beheben 4.5 Gerät außer Betrieb nehmen Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen. 5 Fehler beheben Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs. -
Seite 24: Zuständiger Kundendienst
Kundendienst 6 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen ist auch während der Garantiezeit nicht kostenlos. -
Seite 25: Garantiebedingungen
Garantiebedingungen 7 Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). -
Seite 26: Geltungsbereich
Garantiebedingungen Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht. -
Seite 27: Technische Daten
Technische Daten 8 Technische Daten Marke Exquisit Modell KH 60-8.2 sw Produktgruppe Dunstabzugshaube Tastschalter 5-fach Elektrischer Anschluss V / Hz 220-240 / 50-60 Spannung / Frequenz Leistungsaufnahme Lampenleistung Abmessungen, unverpackt BxTxH 595x480x198 Haube Kamin ausziehbar max. Höhe inkl. Haube Gewicht, netto EAN Nr. -
Seite 28: Ce-Konformität
Technische Daten CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind. -
Seite 29: Entsorgung
Entsorgung 9 Entsorgung Verpackung entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. Gerät entsorgen Das Gerät ist mit dem hier abgebildeten Symbol gekennzeichnet, lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU. Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. - Seite 30 GGV HANDELSGES. MBH & CO. KG AUGUST-THYSSEN-STR. 8 D-41564 KAARST GERMANY kh60-8-2_0440049_e1.0_k03.docx www.exquisit.de...
