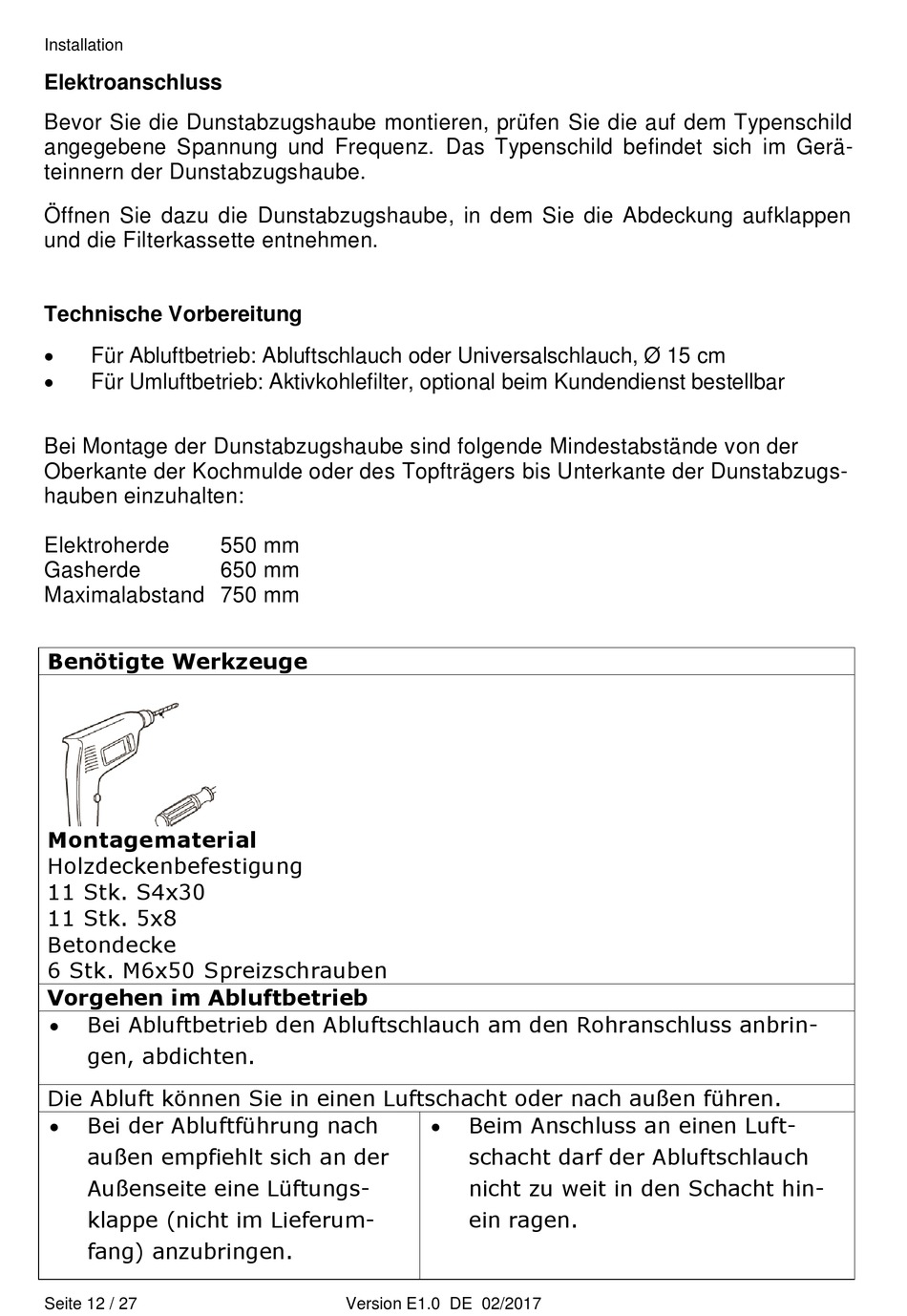

Installation
Elektroanschluss
Bevor Sie die Dunstabzugshaube montieren, prüfen Sie die auf dem Typenschild
angegebene Spannung und Frequenz. Das Typenschild befindet sich im Gerä-
teinnern der Dunstabzugshaube.
Öffnen Sie dazu die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen
und die Filterkassette entnehmen.
Technische Vorbereitung
Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, Ø 15 cm
Für Umluftbetrieb: Aktivkohlefilter, optional beim Kundendienst bestellbar
Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der
Oberkante der Kochmulde oder des Topfträgers bis Unterkante der Dunstabzugs-
hauben einzuhalten:
Elektroherde
Gasherde
Maximalabstand 750 mm
Benötigte Werkzeuge
Montagematerial
Holzdeckenbefestigung
11 Stk. S4x30
11 Stk. 5x8
Betondecke
6 Stk. M6x50 Spreizschrauben
Vorgehen im Abluftbetrieb
Bei Abluftbetrieb den Abluftschlauch am den Rohranschluss anbrin-
gen, abdichten.
Die Abluft können Sie in einen Luftschacht oder nach außen führen.
Bei der Abluftführung nach
außen empfiehlt sich an der
Außenseite eine Lüftungs-
klappe (nicht im Lieferum-
fang) anzubringen.
Seite 12 / 27
550 mm
650 mm
Version E1.0 DE 02/2017
Beim Anschluss an einen Luft-
schacht darf der Abluftschlauch
nicht zu weit in den Schacht hin-
ein ragen.
