Bedienungsanleitung

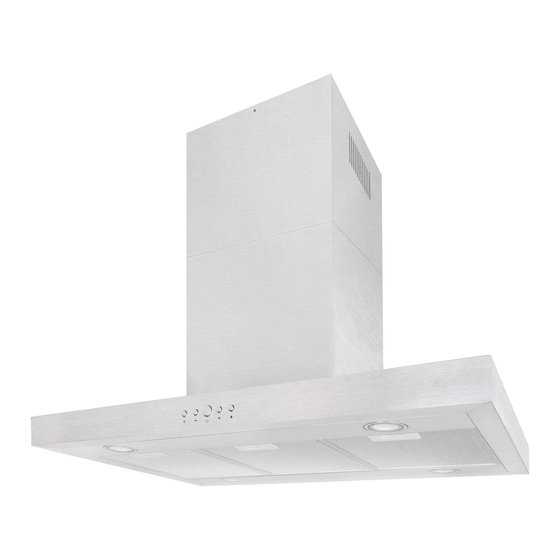

Dunstabzugshaube
IH90-8
Sehr geehrte Kundin, sehr geehrter Kunde,
wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut
und ist ein Qualitätserzeugnis, das höchste technische Ansprüche
mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit-
Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz
Europa im Einsatz stehen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit IH90-8
Inhaltszusammenfassung für exquisit IH90-8
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde, wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet – wie andere Exquisit- Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz...
-
Seite 2: Inhaltsverzeichnis
Sie nicht ausführlich genug beschrieben sind oder wenn Sie eine neue Bedienungsanleitung wünschen, kontaktieren Sie den Kundendienst Deutsch- land +49 (0)2944 9716-791 oder besuchen unsere Webseite www.ggv-exquisit.de. Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. -
Seite 3: Umweltschutz
Umweltschutz Allgemeine Garantiebedingungen ..............24 Technische Daten ....................26 14.1 CE-Konformität ..................... 26 14.2 Produktdatenblatt Dunstabzugshauben ............27 Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungs- vorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltgerechte Entsorgung stellen Sie sicher, dass eventuelle gesund- heitliche Schäden durch Falschentsorgung vermieden werden. -
Seite 4: Gebrauchs- Und Sicherheitshinweise
Gebrauchs- und Sicherheitshinweise Gebrauchs- und Sicherheitshinweise 2.1 Erklärung der Sicherheitshinweise GEFAHR bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führen kann! Stromschlaggefahr Heiße Oberfläche! Verbrennungsgefahr Verbrühungsgefahr... -
Seite 5: Allgemeine Sicherheitshinweise
Gebrauchs- und Sicherheitshinweise 2.2 Allgemeine Sicherheitshinweise Ziehen Sie im Notfall sofort den Stecker aus der Steckdose oder schal- ten Sie die Sicherung aus. Schalten Sie das Gerät nach Gebrauch immer aus. GEFAHR Stromschlaggefahr / Lebensgefahr Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß... - Seite 6 Gebrauchs- und Sicherheitshinweise nung der Dunstabzugshaube entstanden sind. VORSICHT Das Gerät nur verpackt transportieren, um Personen- und Sachschäden zu vermeiden. Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten GEFAHR Erstickungsgefahr Verpackungsteile (z. B. Folien, Styropor) sind für Kinder gefährlich. Verpackungsmaterial von Kindern fernhalten. WARNUNG ...
-
Seite 7: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät ist für die Verwendung im Haushalt bestimmt. Jede darüber hinaus ge- hende Verwendung gilt als nicht bestimmungsgemäß. Wird das Gerät zweckent- fremdet oder anders als in dieser Bedienungsanleitung beschrieben bedient, kann vom Hersteller keine Haftung für eventuelle Schäden übernommen werden. Umbauten / Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig. -
Seite 8: Geräteausstattung
Geräteausstattung Geräteausstattung Lieferumfang Beschreibung Menge Dunstabzugshaube Kaminblende Abluftstutzen Vormontiert am Gerät Aufhängeblech S-shaped hook Winkelstäbe Schrauben (4mm x 30mm) Dübel Spreizschrauben (6mm x 50mm) Schrauben (5mm x 10mm) Schrauben (4mm x 6mm) Mutter Metalring Luftklappen Abluftrohr ca. 2 m Im Lieferumfang nicht inbegriffen: Aktivkohlefilter, optional –... -
Seite 9: Installation
Installation Installation WARNUNG Bei Nichteinhaltung der Mindestabstände besteht Gefahr für Mensch und Gerät. VORSICHT Die Installationsarbeiten und die elektrische Verkabelung dürfen nur von Fachleuten in Übereinstimmung mit sämtlichen in Ihrem Land geltenden Vorschriften und Normen durchgeführt werden, einschließlich der Brandschutzmaßnahmen. ... - Seite 10 Installation Betriebsarten Die Dunstabzugshaube kann sowohl im Abluft- als auch im Umluftbetrieb eingesetzt werden. WICHTIG Abluftbetrieb Die angesaugte Luft wird durch den Fettfilter gereinigt und danach über einen Abluftkanal ins Freie geleitet. Sollten Sie sich für Abluftbetrieb entscheiden und noch keine Anschlussmöglichkeit für den Abluftschlauch besitzen, empfehlen wir, sich wegen des Wanddurchbruchs an einen Fachbetrieb zu wenden.
- Seite 11 Installation Abmessungen Gerät, in mm 1 Kabel 2 Motor 3 Abluftstutzen ( am Gerät vormontiert) 4 Inselhaube Gehäuse Version E1.0 DE 02/2017 Seite 11 / 27...
-
Seite 12: Benötigte Werkzeuge
Installation Elektroanschluss Bevor Sie die Dunstabzugshaube montieren, prüfen Sie die auf dem Typenschild angegebene Spannung und Frequenz. Das Typenschild befindet sich im Gerä- teinnern der Dunstabzugshaube. Öffnen Sie dazu die Dunstabzugshaube, in dem Sie die Abdeckung aufklappen und die Filterkassette entnehmen. Technische Vorbereitung ... -
Seite 13: Oberes Tragegestell Montieren
Installation Wenn Sie die Haube im Um- Bei Abluftbetrieb den Abluft- luftbetrieb nutzen möchten, schlauch am den Rohranschluss beachten Sie, dass der innere anbringen, abdichten. Kaminschacht dieser Dunst- abzugshaube soweit über den äußeren Kaminschacht hin- ausragen muss, dass die ge- reinigte Luft ungehindert durch die Luftaustrittsöffnun- gen ausströmen kann. - Seite 14 Installation Die Winkelstäbe mit den 8xM5 Schrauben auf unter dem Aufhängeblech schrauben. Die Winkelstäbe auf die gewünschte Höhe ausrichten und mit den 16xM5 Schrauben fixieren. Hinweis: Die Winkelstäbe müssen eine überlappung von mindestens 100 mm haben. Soll die Inselhaube mit Abluftbetrieb installiert werden, dann fixieren Sie jetzt den Abluftschlauch.
- Seite 15 Betrieb Für Abluftbetrieb: Abluftschlauch oder Universalschlauch, Ø 15,3 cm Die obere Kaminblende an dem Aufhängeblech montieren. Hierzu benöit- gen Sie 4 Stk. Blechschrauben. Schieben Sie die untere Kaminblende über die Winkelstäbe bis unter die obere Kaminblende. Nehmen Sie die Haube mit einer weiteren Person und fixieren die mit den Schrauben 16xM5 Schrauben an den Winkelstäben.
-
Seite 16: Betrieb
Betrieb Betrieb GEFAHR Brandgefahr Über einer Kohle- oder Holzfeuerstelle ist der Betrieb nicht erlaubt. Keine Speisen unter der Dunstabzugshaube flambieren. Brandge- fahr der Filter durch aufsteigende Flammen. Das Öffnen der Gaszufuhr zu Gaskochfeldern vermeiden, solange kein Kochgeschirr auf dem Kochfeld steht. Beschädigung und Brandgefahr der Filter durch aufsteigende Flammen. -
Seite 17: Wartung Und Pflege
Wartung und Pflege Funktion Taste zum Ein- oder Ausschalten der Beleuchtung Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten. Tippen Sie auf das Symbol Taste zum einstellen der Lüfterstufe (verringern) Taste zum Einschalten der Lüftersturfe (erhöhen) Taste zum Ausschalten des Lüftermotors Lüfternachlauf= Einmal auf die Taste drücken und der Lüfter läuft noch weitere 5 Minuten, danach schaltet sich der Lüfter automatisch ab. - Seite 18 Wartung und Pflege GEFAHR Stromschlag / Lebensgefahr Vor dem Auswechseln des Leuchtmittels das Gerät vom Strom- netz trennen, um einen möglichen elektrischen Schlag zu vermei- den. Niemals den Filterzustand bei laufender Dunstabzugshaube prü- fen. Bei allen Arbeiten an der Dunstabzugshaube, auch beim Leucht- mittel- und Filterwechsel, ist das Gerät vom Stromnetz zu trennen.
- Seite 19 Wartung und Pflege Das Innen- und Außengehäuse einschließlich Bedienblende mit einem weichen feuchtem Tuch und warmer Spülmittellauge reinigen. Trocknen. Milde Spülmittel verwenden. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden! Reinigung des Metall-Fettfilters Es wird empfohlen, den Metallfilter regelmäßig jeden Monat zu reinigen. Wie oft die Reinigung erforderlich ist, richtet sich nach den Betriebsstunden und dem Einsatz.
-
Seite 20: Leuchtmittelwechsel
Leuchtmittelwechsel Zum Öffnen der Dunstabzugshaube Den Verschluss der Metallfilterkasset- die Abdeckung aufklappen. te betätigen. Die Metallfilterkassette vorsichtig ent- fernen und zur Seite legen. Aktivkohlefilter losdrehen, entnehmen und im Hausmüll entsorgen. Neuen Aktivkohlefilter auf der Obersei- ... - Seite 21 Leuchtmittelwechsel rung oder anderem Material abdecken. WICHTIG Das Leuchtmittel ist eingebaut und muss durch qualifiziertes Fachpersonal o- der Techniker gewechselt werden. Das Leuchtmittel ist nicht als Raumbeleuchtung geeignet. Leuchtmitteldaten: 2 x 1 W (LED), 230 V HINWEIS: Die LED-Module können beim Kundendienst bestellt werden. ...
-
Seite 22: Tipps Zur Energieeinsparung
Tipps zur Energieeinsparung 10 Tipps zur Energieeinsparung Lüfterstufen an die Intensität der Kochdünste anpassen auf ausreichend Zuluft beim Betrieb der Dunstabzugshaube achten den Abstand zwischen Oberkante des Herdes und Unterkante der Dunstabzugshau- be gemäß der Installationsanweisung einhalten, um eine optimale Wirkung zu erzie- ... -
Seite 23: Kundendienst
Kundendienst 12 Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbe- dienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist. -
Seite 24: Allgemeine Garantiebedingungen
Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn – ohne unsere besondere, schriftliche Genehmi- gung – von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Seite 24 / 27... - Seite 25 Allgemeine Garantiebedingungen Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes. Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.
-
Seite 26: Technische Daten
Technische Daten 14 Technische Daten Marke Exquisit Modell IH90-8 Produktgruppe Dunstabzugshaube Elektrischer Anschluss Spannung / Frequenz V/Hz 220-240 / 50 Leistungsaufnahme Lampenleistung Abmessungen, unverpackt BxTxH 895x600x331 Haube Kamin ausziehbar max.* 1230 *inkl. Haube Abluftstutzen Ø 15,3 Gewicht, netto EAN Nr. -
Seite 27: Produktdatenblatt Dunstabzugshauben
Technische Daten 14.2 Produktdatenblatt Dunstabzugshauben Delegierte Verordnung (EU) 65/2014 Marke Exquisit Modell IH 90-8 Jährlicher Energieverbrauch 41,3 kW/Jahr Energieeffizienzklasse ¹) Fluiddynamische Effizienz 29,8 % FDE Hood Fluiddynamische Effizienzklasse ²) Beleuchtungseffizienz 28,6 % LE Hood Klasse der Beleuchtungseffizienz ²) Fettabscheidegrad 82,6...
