LCD-DISPLAY

DasHauptgerätmiteinemkontraststarkenLCD-DisplayistinAbbildung2unten
dargestellt.AufdemBildschirmerscheintfolgendeAnzeige:Testmodus,Pass/Spezielle
Kabel,Kabelfehler,Schirmung,Batteriekapazität,NummerderFernerkennung,
vorhandeneSpannungundVerdrahtungsplan(Wiremap).
Pass/SpezielleKabel
Kabelfehler
Schirmungsanzeige
PinNr.Tester
Verdrahtungsplan
Remoteeinheit

TEST MODE

DieobersteZeiledesBildschirmszeigtdenTestmodusfürdenjeweiligenKabeltypan
(Voice-Sprache,Data-NetzwerkundVideo).
TONMODUS
FürdenTonmoduswirdeinTonverfolgerbenötigt.DerTonverfolgerermöglichtes,
denKabelverlaufzuortenundpotenzielleFehlerüberdasTonsignalzuerkennen.Die
folgendenSymbolewerdenaufdemBildschirmangezeigt,wennderTonmodusaktiv
ist.
Tonmuster-VierverschiedeneTonsignaleHI,LO,Hi-Lo1undHi-Lo2sindauswählbar.
DaszuletztausgewählteTonsignalerscheintinderrechtenoberenEckedes
Bildschirms.
Auswahl Tonpfad–BeiderOrtungeinesVideokabelswirddasausgewählteTonsignal
aufderInnenleiter("P"),demKoax-Schirm("S")odersowohlaufdemInnenleiter
unddemSchirm("PS")übertragen.DasSymbolfürdenaktuellverwendetenTonpfad
erscheintinderlinkenunterenEckedesBildschirms.
Hinweis:DerTonverfolgeristeinzelnbestellbar(sieheAbschnittErgänzendesZubehör)
PASS/SPEZIELLE KABEL
DiezweiteZeiledesBildschirmsgibtdieVerdrahtungsweisedesgeprüftenKabelsan.
DerCableMasterblendetfolgendedreiSymboleein:
Modus
PinNr.

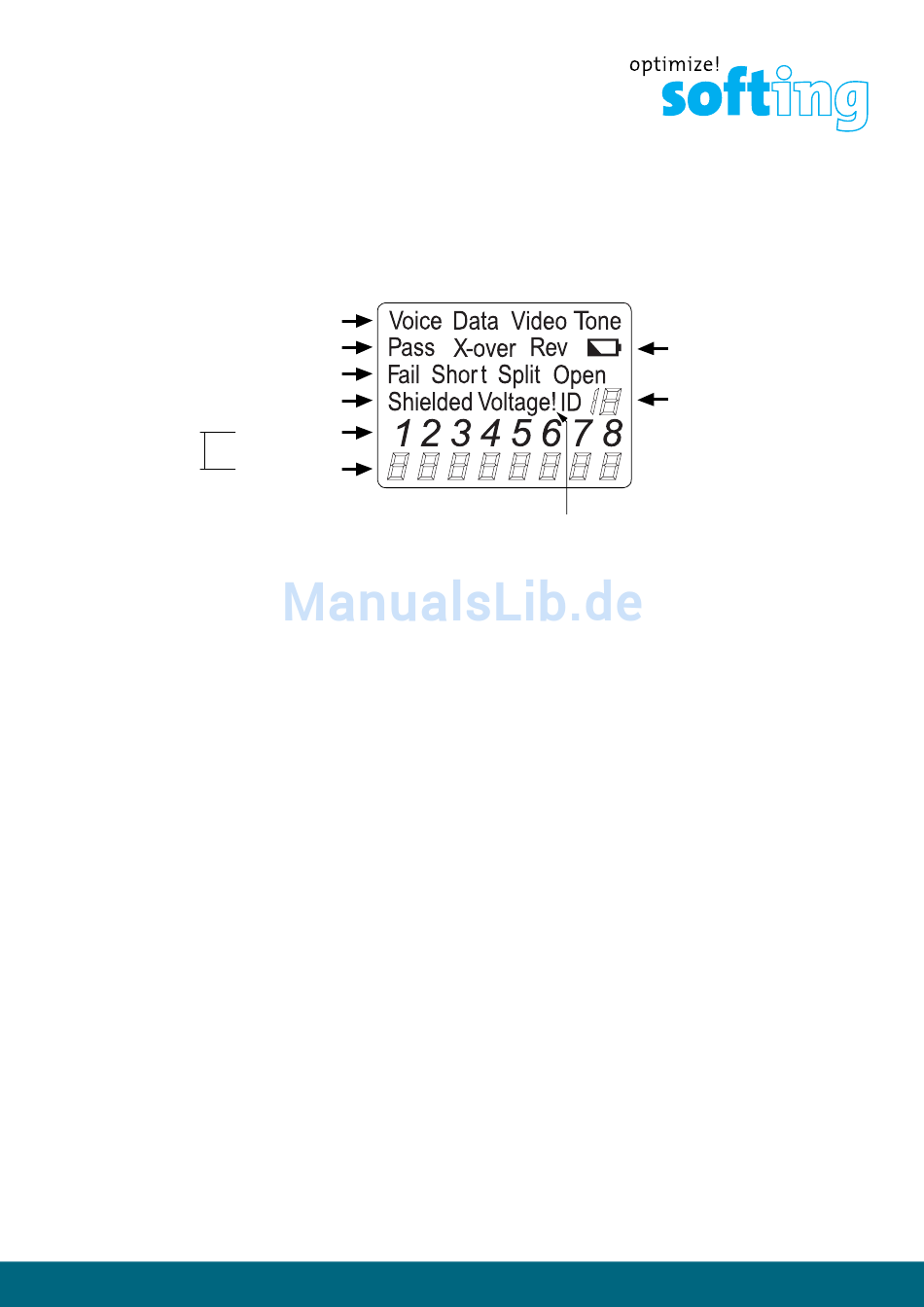

Abbildung 2. LCD-Display
WarnungSpannungerkannt
LeereBatterie
Nr.Fernerkennung
