CableMaster 400
1.SchließenSieeinKabelendeandieRJ11/RJ12-BuchsedesHauptgerätesan.
2.SchließenSiedasandereKabelendeandieRJ11/RJ12-BuchsederRemoteeinheitan.
3.Einzeltest:UmeineneinzelnenTestandemverbundenenSprachkabel(6Pins)
durchzuführen,drückenSiedieTasteSPRACHE.DiefolgendeAnzeigeerscheintauf
demBildschirm(sieheAbbildung4):
• Das"Sprache"SymbolerscheintinderlinkenoberenEcke.
• DieVerdrahtungsweisedesKabelswirdangezeigt(Pass,X-overoderRev).
• Das"ID"SymbolleuchtetaufunddazuFernerkennungNr.1,soferndasKabelan
dieRemoteeinheitangeschlossenist.
• DieFelderdesVerdrahtungsplanswerdenaktualisiertundzeigenvorhandene
Kabelfehleran.IstdasSprachkabelkorrektaufgelegt,werdenallePins(1-6)in
beidenFelderndesVerdrahtungsplansangezeigt.
4.Dauertest:UmeinenDauertestdurchzuführen,drückenSiedieTasteSPRACHEund
haltendiesegedrückt,bis"LOOPON"angezeigtwird(sieheAbbildung5unten).
WennLoopingaktivist,erscheinendreikleinesichbewegende"Balken"aufder
rechtenBildschirmseite.DieBildschirmanzeigewirdmitdenSymbolenundWerten
aktualisiert,dieauchbeieinemEinzeltestangezeigtwerden(sieheAbbildung4).
ZumStoppendesDauertestsdrückenSiedieTasteSPRACHEundhaltendiese
gedrückt,bis"LOOPOFF"erscheint.
Hinweis: Der Test wird erst gestoppt, wenn die Taste VOICE gedrückt gehalten wird
oder die Ein/Aus Taste gedrückt wird bzw. nach 5 Minuten ohne Veränderung in den
Testergebnissen.
5.WertenSiedieangezeigtenErgebnisseausundbehebenSiemöglicheKabelfehler
(Unterbrechung,Kurzschluss,VerdrahtungsfehleroderSplit-Pair).
• DiefehlerhaftenPinserscheinenimVerdrahtungsplanaufdemBildschirm.
• ImAbschnittBildschirmanzeigenfindenSieeinedetaillierteBeschreibungder
Kabelfehler.
16
Voice
1 2 4 5 67 8
3
1

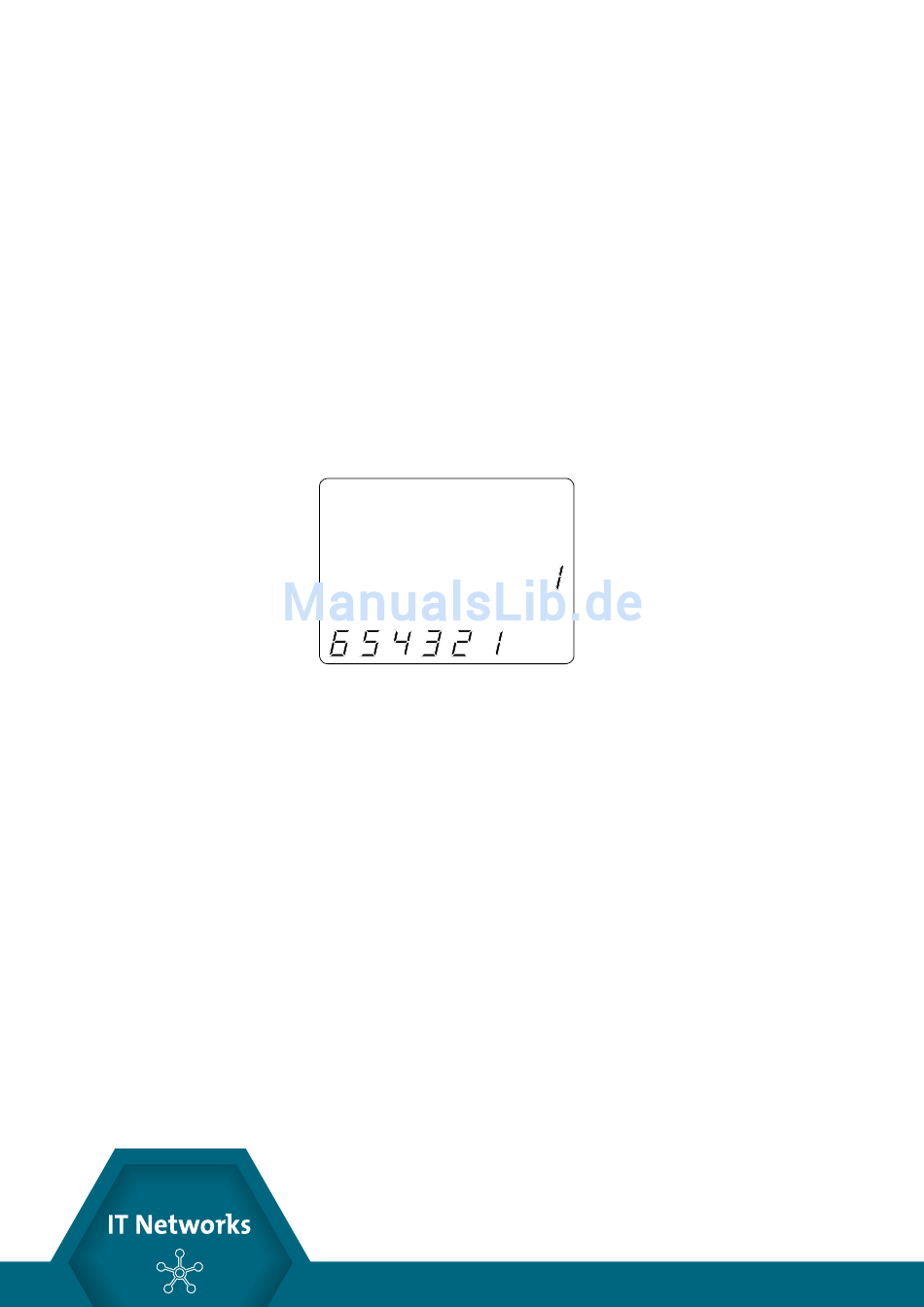

Abbildung 4. TestimSprachmodusmitRev-Kabel
Re v
ID
8
