Hinweis: Der Test wird erst gestoppt, wenn die Taste NETZWERK gedrückt gehalten
oder die O/ID Taste gedrückt wird bzw. nach 5 Minuten ohne Veränderung in den
Testergebnissen.
5.WertenSiedieangezeigtenErgebnisseausundbehebenSiemöglicheKabelfehler.
• DiefehlerhaftenPinswerdenimVerdrahtungsplanaufdemBildschirmangezeigt.
• ImAbschnittBildschirmanzeigenfindenSieeinedetaillierteBeschreibungder
Kabelfehler.
Hinweis: Das "X-over" Symbol erscheint, wenn ein korrekt aufgelegtes (Uplink)
Kreuzkabel erkannt wird. Der Verdrahtungsplan zeigt die Adernzuordnung mit der
Überkreuzung. Im Abschnitt Bildschirmanzeigen finden Sie dazu eine detaillierte
Beschreibung.
VERWENDUNG DES ID-MODUS
DieID-FunktiondesCableMasteridentifiziertKabelmithilfevonFernerkennungen
(Kabel-ID).DieFernerkennungensindfortlaufendnummeriertundmachendie
ErkennungvonKabelnzumKinderspiel.
1.VergewissernSiesich,dassderCableMasterAUSGESCHALTETist.
2.SteckenSiedenKabelsteckerindieentsprechendeBuchseamHauptgerät
(RJ11/RJ12-BuchsefürSprachkabel,RJ45-BuchsefürDatenkabel,F-Steckerfür
Videokabel).
3.BeiNetzwerk-oderSprachkabelnsteckenSieeineFernerkennungfürNetzwerk
bzw.SpracheineineRJ-Enddose.BeiVideokabelnschließenSiedieKoax-
Fernerkennung(en)andenF-SteckverbinderderKoax-Anschlussbuchse.
4.DrückenSiedieO/IDTastezumEINSCHALTENdesTestersimID-Modus.Die
ErgebnissedesVerdrahtungsplanswerdenwiefolgtangezeigt:
• EineAktivitätsanzeigewirdalseineReihevon"o"amunterenBildschirmrand
eingeblendetundzeigtan,dassderID-Modusaktivist.
• WennFernerkennungenerfasstwerden,leuchtetderSteckverbindertypauf
undeinZahlenwert(1bis19)wirdimID-FelddesBildschirmsangezeigtmitder/
denNummer(n)derFernerkennungen(en),diedemangeschlossenenKabel
entsprechen(sieheAbbildung10).
Data
1 1

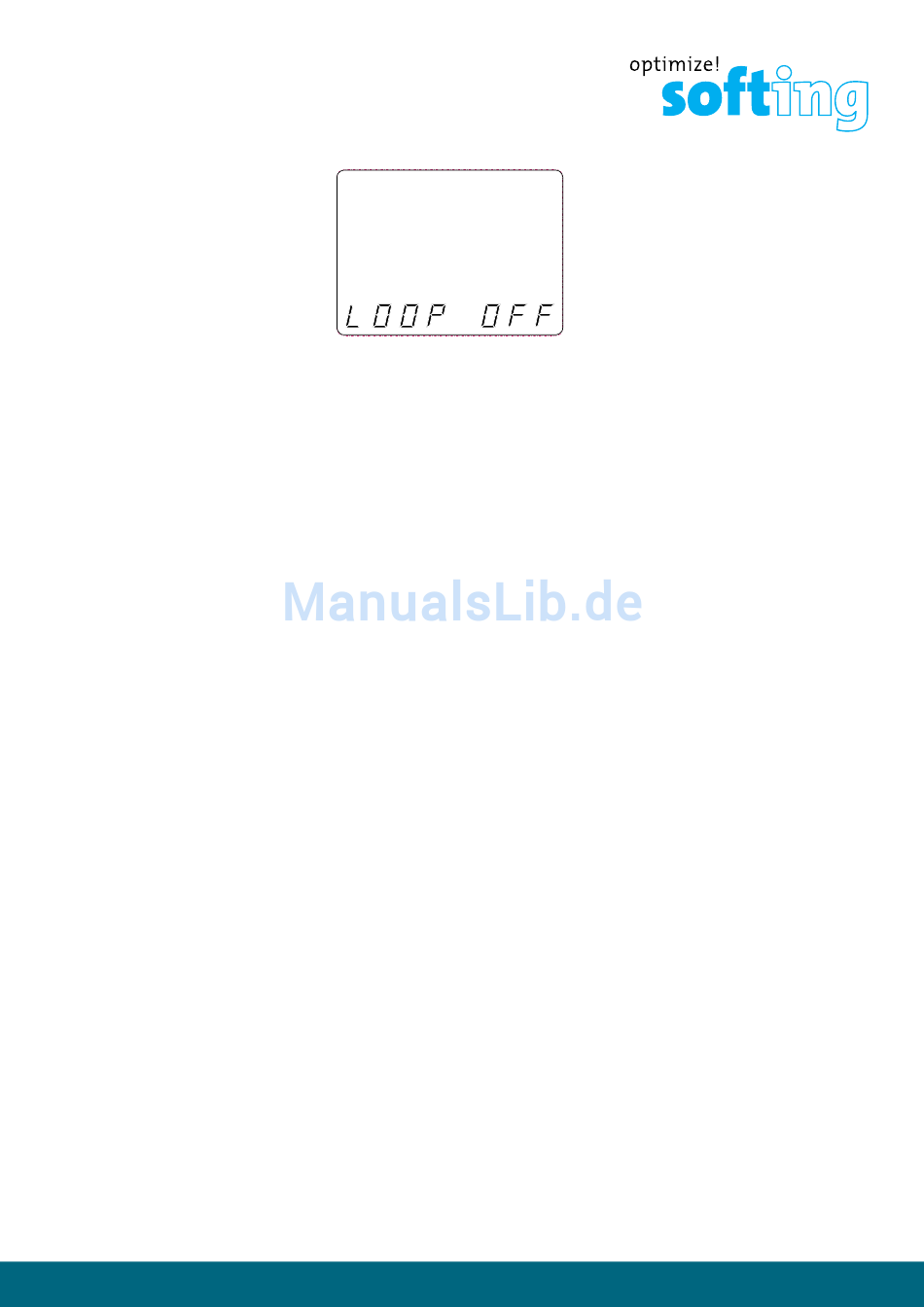

Abbildung 9. LoopOffinDataMode
8 8
19
